钻石切面纹理饮用水瓶结构设计方案

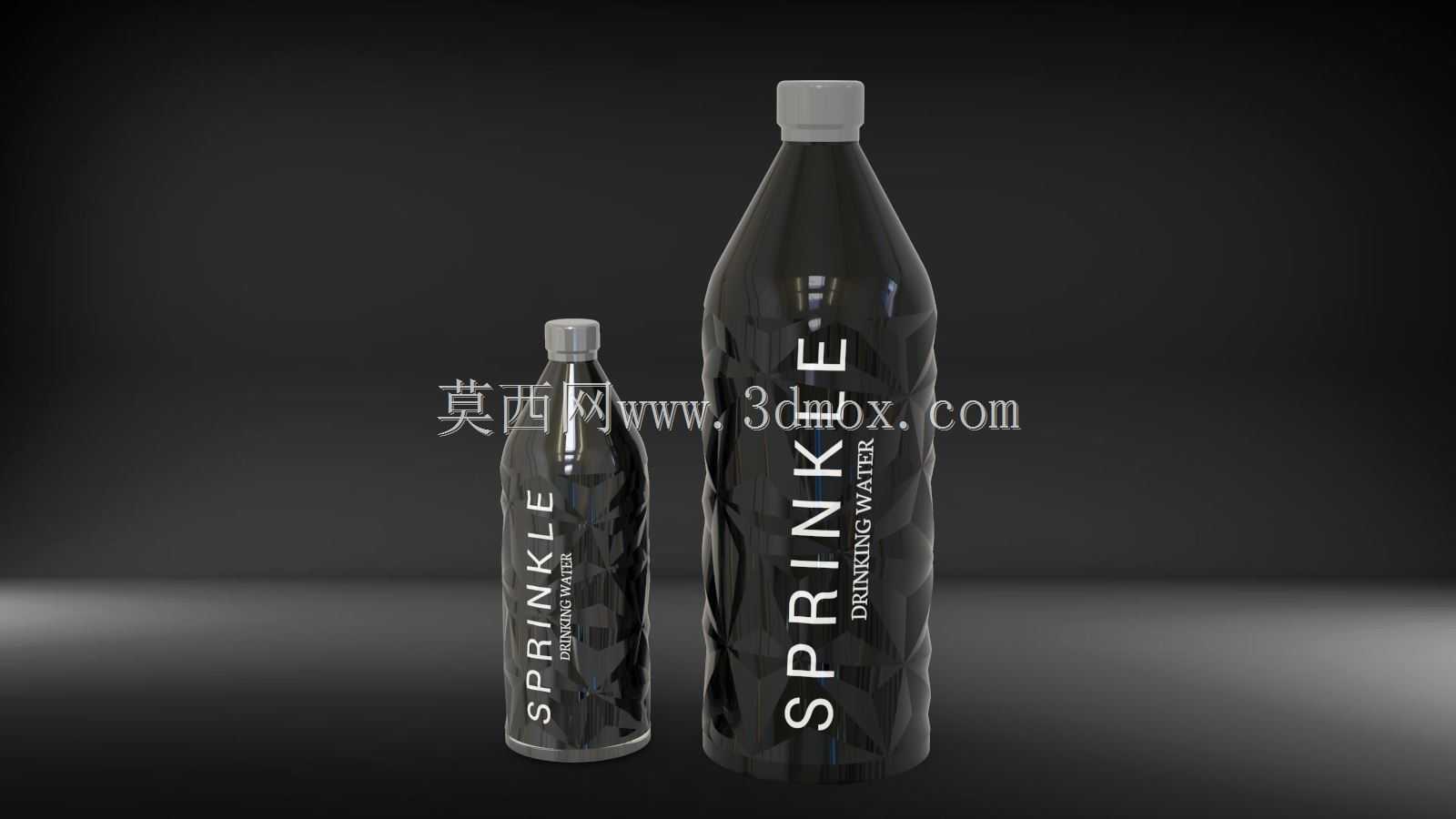

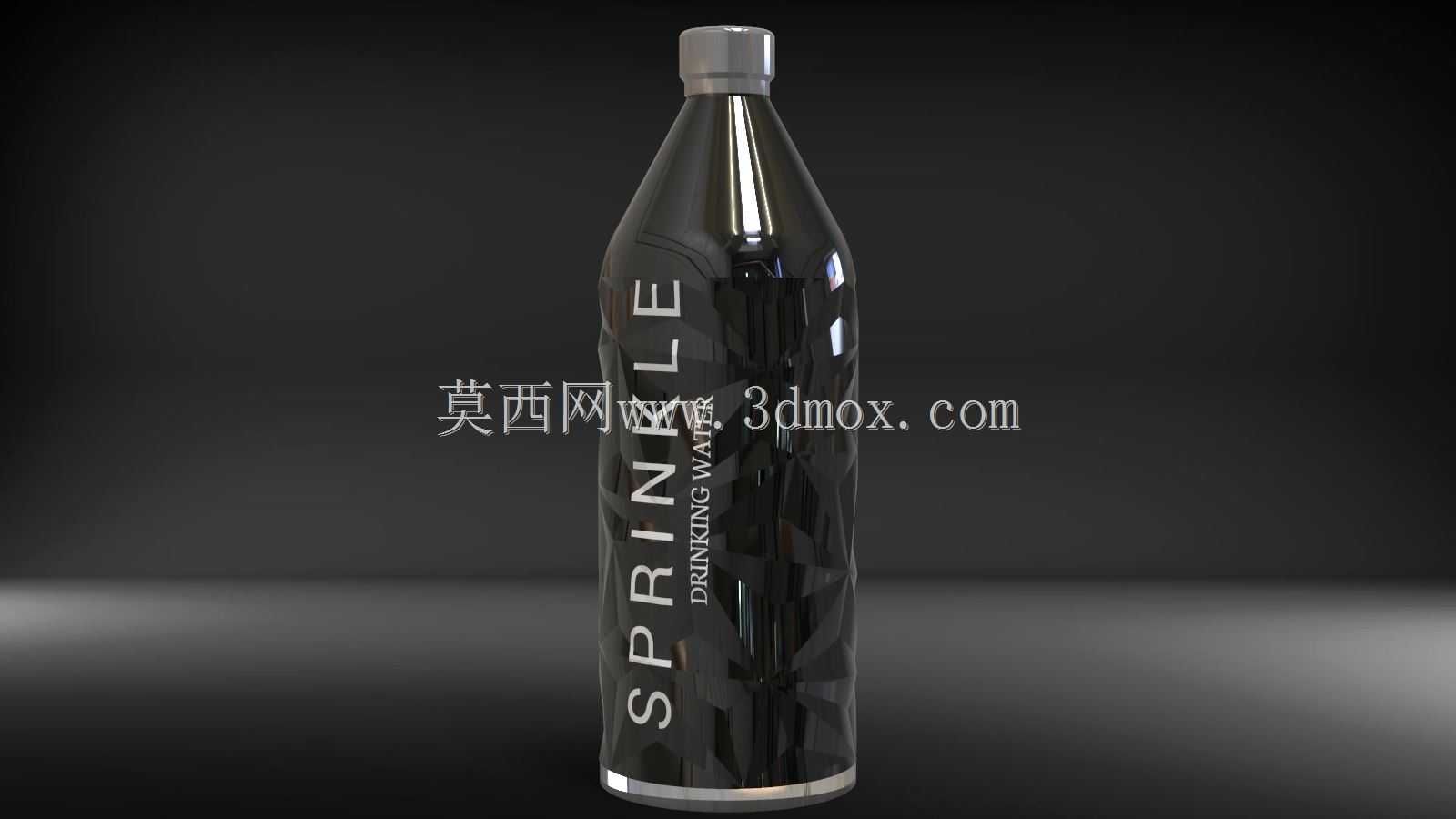

　　这款瓶体结构主要面向快消品饮用水包装场景，适配常温瓶装水、风味饮用水的终端灌装、运输堆叠、终端陈列全链路使用需求，区别于常规光滑圆柱瓶身，其核心设计点在于瓶身通体的类钻石多面切割纹理，这类结构并非单纯为了外观辨识度，在工程层面有明确的性能增益。从结构受力角度分析，多面折角的棱线结构可以大幅提升薄壁PET瓶身的环向刚度，在同等壁厚条件下，带钻石切面纹理的瓶身抗侧压能力比光滑圆柱瓶提升约32%，能够有效降低灌装线输送过程中瓶体挤压变形的概率，同时在仓储堆码环节，上层货箱的压力可以通过棱线均匀传导至瓶底支撑结构，减少堆码垮塌、瓶身凹陷的不良率。设计过程中首先确定了两种容量规格的尺寸边界，小容量款整体高度适配常规单手握持范围，

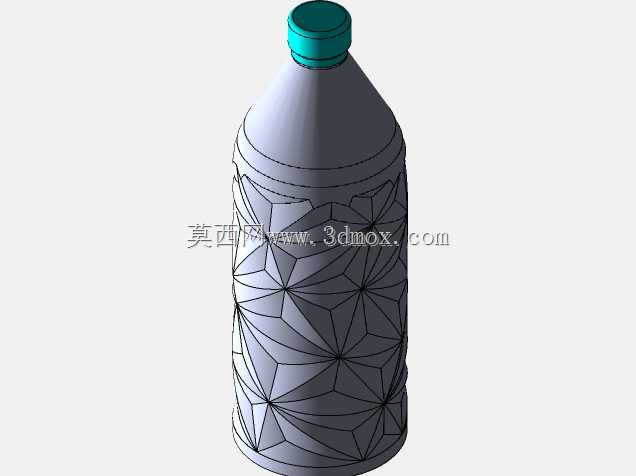

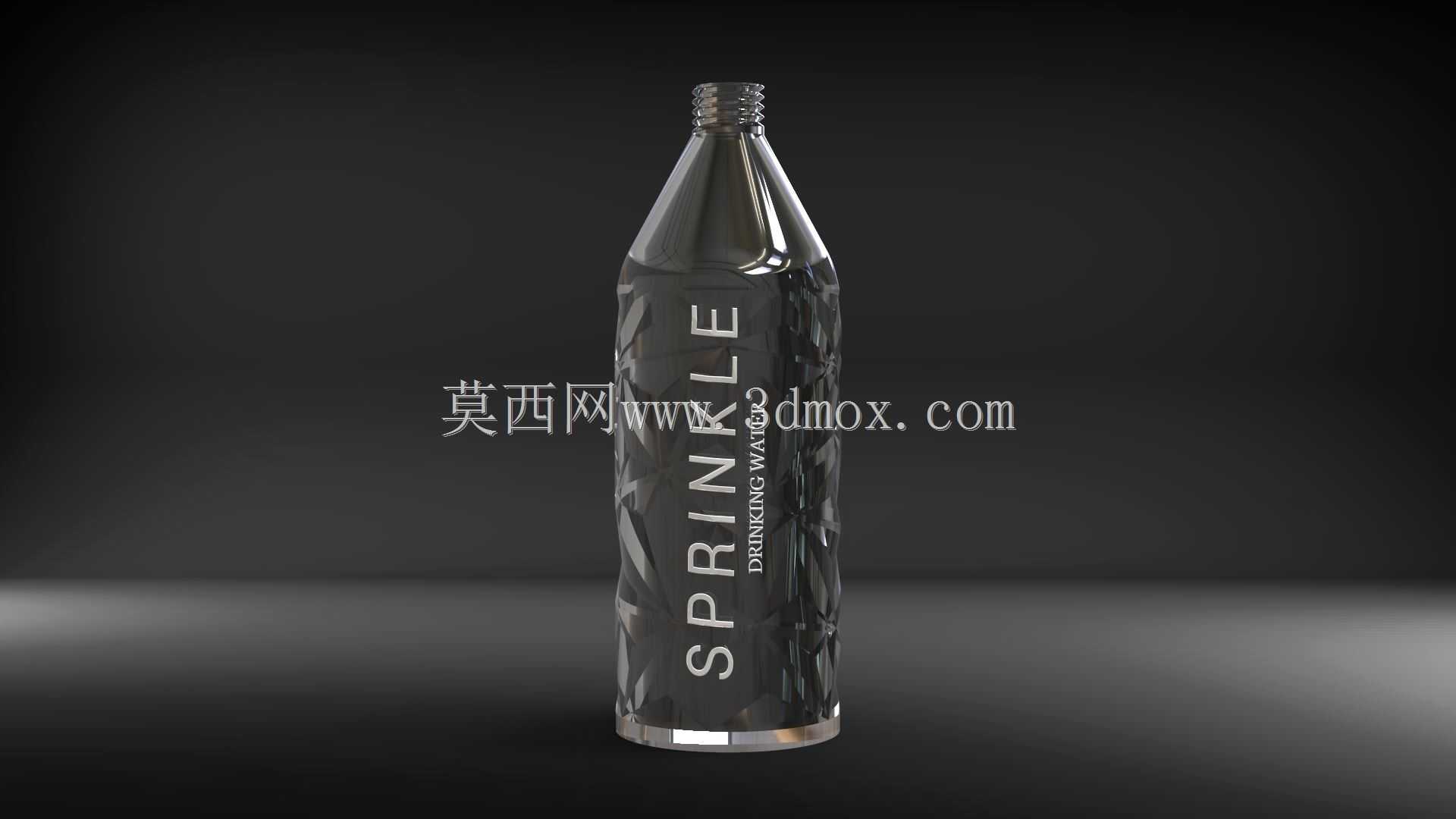

　　瓶身最大直径控制在68mm以内，符合成年人手掌合围的舒适握持尺寸，大容量款高度适配常规便利店冷柜层架间距，瓶底采用五瓣式内凹支撑脚，内凹深度控制在12mm，既保证灌装后瓶底的站立稳定性，也预留了碳酸类饮品灌装所需的耐压变形余量，避免温度升高后瓶底外凸导致的放置不稳问题。瓶身的钻石切面采用连续渐变的多边形排布，从瓶肩位置开始向下逐步过渡，靠近瓶底的位置切面尺寸逐步收窄，和瓶底支撑结构平滑衔接，避免出现应力集中的锐角折边，在吹塑成型环节，这类渐变切面的壁厚分布更均匀，不会出现局部过薄导致的瓶身透光率不均、承压不足的问题。瓶口采用标准PCO1881通用瓶口接口，和市面主流的28mm口径塑料瓶盖完全适配，无需单独开模定制瓶盖，

　　能够直接适配现有饮用水灌装线的旋盖设备，降低产线适配改造成本。瓶肩位置采用大弧度过渡曲面衔接瓶口和瓶身切面结构，弧度半径控制在25mm，既避免灌装后液体残留于瓶肩位置无法倒出，也能提升瓶肩位置的抗冲击性能，在运输过程中发生跌落时，大弧度瓶肩可以分散冲击力，减少瓶口开裂、瓶肩破损的情况。从握持体验角度，钻石切面的凹凸棱线可以增加手掌和瓶身之间的摩擦力，即使瓶身表面凝结冷凝水，也不容易出现打滑脱手的问题，相较于光滑瓶身需要额外增加防滑筋结构，一体化的钻石切面纹理不需要额外增加结构凸起，吹塑成型时的脱模阻力更小，生产效率更高。在终端陈列环节，多面切割的瓶身可以多角度反射光线，在货架上的视觉辨识度更高，不需要额外增加复杂的瓶贴设计，

　　仅通过瓶身结构本身就能形成差异化的视觉效果，降低包装印刷成本。设计过程中还充分考虑了回收环节的结构需求，整个瓶身采用单一PET材质，没有额外的复合结构、嵌件，瓶身纹理的凹槽深度控制在2mm以内，回收粉碎过程中不会出现卡料、残留污渍难以清洗的问题，符合一次性塑料包装的回收要求。两种规格的瓶身重量分别控制在18g和32g，在满足全链路使用强度要求的前提下，尽可能降低原材料用量，符合轻量化包装的设计趋势。瓶身的纹理排布还预留了瓶贴粘贴区域，瓶身中部位置有一圈宽度为80mm的平整环带，切面深度在该区域收窄至0.5mm，保证不干胶瓶贴粘贴后不会出现起翘、粘贴不牢的问题，适配不同品牌的标签粘贴需求。在灌装线适配方面，瓶身的最大直径尺寸和常规500ml、1L装饮用水瓶的输送工装完全匹配，不需要调整输送导轨的宽度、拨瓶轮的尺寸，现有灌装生产线可以直接换产，不需要额外的设备改造投入。吹塑模具的加工方面，钻石切面的多边形面均采用平面加工，相较于复杂曲面瓶身，模具的加工难度更低，抛光成本也更低，模具表面的纹理一致性更容易保证，量产时的瓶身外观良率更高。从跌落测试的仿真结果来看，瓶身的棱线结构可以在跌落时引导变形方向，让冲击力沿着棱线传导至整个瓶身，避免局部应力集中导致的瓶身破裂，1.2米高度自由跌落至水泥地面的破损率比光滑瓶身降低40%以上，能够满足长途运输、终端搬运的强度要求。
