头戴式蓝弦蓝牙耳机结构设计方案

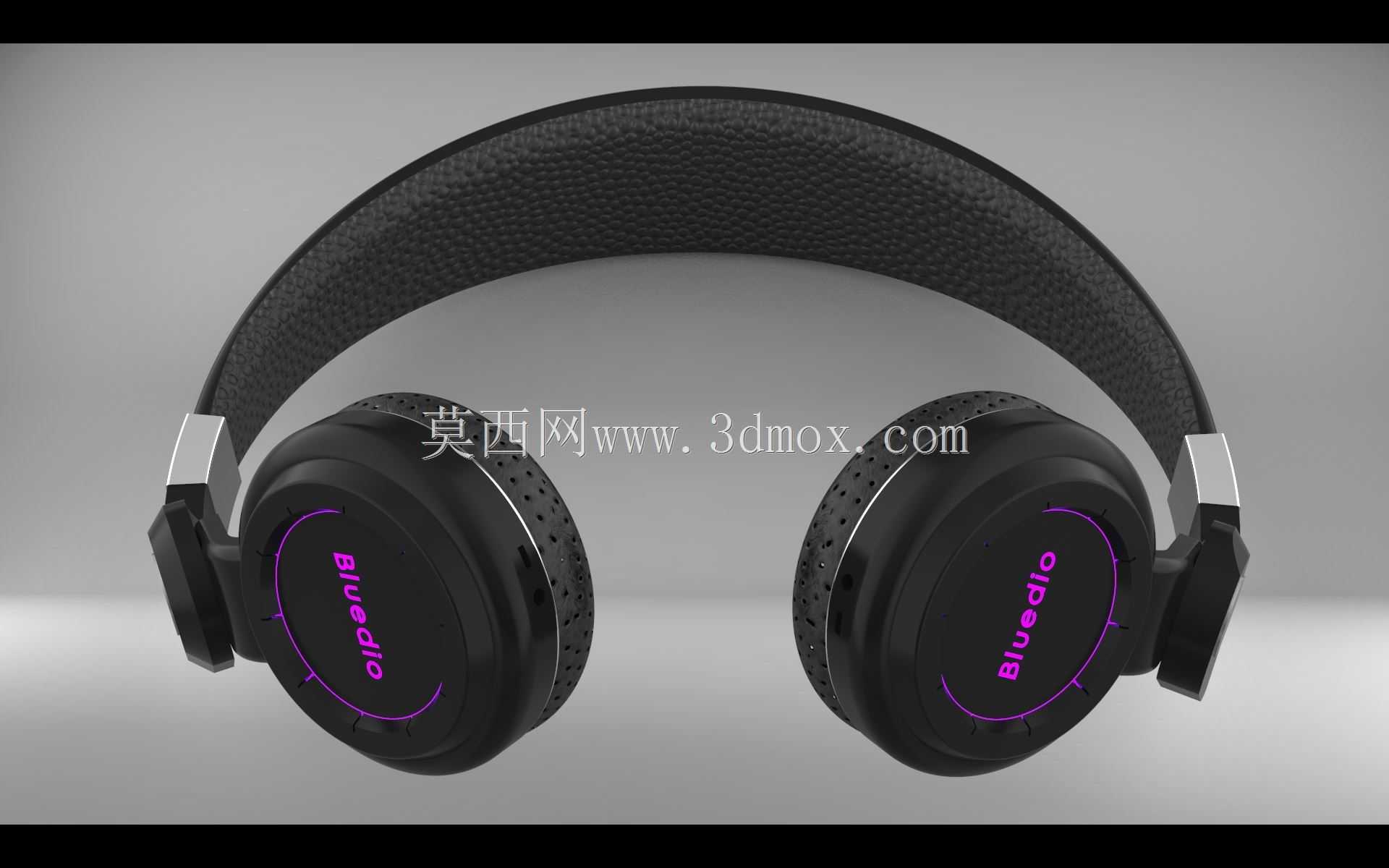

　　日常做消费电子结构设计时，头戴式耳机的建模往往要兼顾佩戴力学与声学腔体的双重约束，这款蓝弦头戴蓝牙耳机的结构方案，首先要适配日常通勤、桌面办公、轻度电竞等多场景的使用需求，头梁部分采用弧形贴合颅顶的轮廓设计，内侧覆盖带纹理的柔性垫层，建模时特意做了垫层表面的荔枝皮纹理凹凸结构，既保证长时间佩戴时颅顶受力均匀分散，也能避免垫层与头发接触时产生打滑移位，头梁与耳罩的连接段采用金属铰接支架，预留了15度的俯仰调节角度与20毫米的伸缩滑移行程，不同头围的用户佩戴时都能找到合适的贴合位置，不会出现耳罩压耳或者夹头的问题。耳罩部分采用封闭式圆形腔体设计，外侧外壳做了环形装饰槽，预留了紫色氛围灯的安装位，腔体侧壁开有阵列式的透声小孔，

　　建模时严格控制了小孔的孔径与开孔密度，既保证内部扬声器的声波可以正常扩散，也能阻挡外界灰尘进入腔体内部，耳罩内侧的耳垫采用记忆棉包覆蛋白皮的结构预留位，厚度设置为25毫米，佩戴时可以完整包裹耳廓，形成相对密闭的声学空间，有效降低外界环境噪音的干扰，提升低频音效的表现。功能结构上，耳罩一侧的壳体预留了按键、充电接口、麦克风拾音孔的安装位，按键采用凸起式的侧置布局，盲操作时可以通过触感快速区分功能按键，不需要摘下耳机目视确认，麦克风拾音孔开设在耳罩下沿靠近嘴角的位置，拾音路径更短，能有效降低通话时的环境杂音拾取。建模过程中，所有的装配间隙都按照消费电子的常规公差预留，头梁伸缩段的滑动间隙控制在0.2毫米，铰接位置的转动间隙控制在0.

　　15毫米，既保证调节时的顺滑手感，也不会出现结构松垮晃动的问题，耳罩外壳与内部腔体的配合采用卡扣加超声焊的连接结构预留位，装配后接缝均匀，没有明显的段差。从安装边界来看，这款耳机的整体收拢宽度为165毫米，头梁拉伸到最大位置时的整体高度为210毫米，耳罩的外径为90毫米，日常收纳时可以将耳罩旋转90度平贴在头梁内侧，缩小整体收纳体积，适配常规的耳机收纳包尺寸。内部腔体的空间预留充分，除了40毫米动圈扬声器的安装位，还预留了蓝牙模块、锂电池、控制电路板的堆叠空间，电池仓的位置设置在头梁内侧，平衡整机的前后重量配比，佩戴时不会出现前端过重滑落的问题。结构设计时还考虑了日常使用的抗摔性能，耳罩外侧的外壳采用圆角过渡，没有尖锐的棱角，跌落时可以分散冲击力，铰接位置的金属支架做了加厚处理，反复调节也不会出现断裂变形的问题，头梁的内层采用弹性钢片作为支撑骨架，外层包裹柔性塑胶与垫层，弯折后可以快速回弹复位，不会出现永久变形。
