M6规格三孔Z型金属安装固定支架

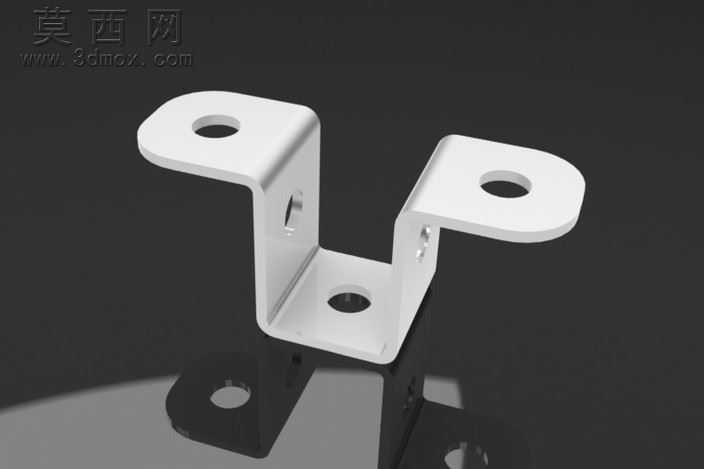

该三维模型为一款适配M6规格紧固件的Z型金属安装支架，建模过程采用SolidWorks软件完成，整体以钣金建模逻辑为核心，先绘制底部基准面的二维草图，标注中心安装孔的孔径与位置尺寸，再通过折弯特征生成两侧向上弯折的支臂，随后分别在两个支臂的端面绘制安装孔草图，完成切除拉伸特征，保证三个安装孔的同轴度与位置公差符合实际装配需求。建模过程中严格遵循钣金加工的工艺参数，折弯处预留了合理的折弯半径，避免实际生产中出现开裂问题，同时对所有棱边添加了圆角特征，去除锐边防止安装时划伤操作人员。渲染阶段采用金属哑光镀锌材质，调整材质的粗糙度与金属度参数，还原冷轧钢板冲压折弯后的真实质感，场景搭建采用深灰色纯色背景，搭配柔和的三点布光，主光从侧上方照射凸显支架的立体结构与折弯轮廓，补光弱化阴影区域的死黑部分，背光勾勒支架的边缘轮廓，让整体结构层次清晰可见。该支架的结构设计采用对称式双支臂布局，底部单孔用于与基体结构固定，两侧支臂的安装孔用于承载外接部件，Z型的弯折结构可以实现不同高度平面的部件连接，有效补偿安装面的高度差，同时整体结构受力均匀，能够承受一定的垂向与侧向载荷，适用于电子设备、小型机械、机柜内部的部件固定场景。设计过程中充分考虑了安装的便捷性，三个安装孔均采用标准M6通孔规格，无需额外加工即可直接搭配标准螺栓完成装配，支架的整体尺寸紧凑，占用安装空间小，同时钣金结构的重量较轻，不会给承载基体带来过多的负重负担。建模完成后对模型进行了干涉检查，确认所有特征无重叠、无错误，装配尺寸链符合公差要求，能够直接导出工程图用于实际冲压生产。
