管材变径剪切工装夹具结构设计

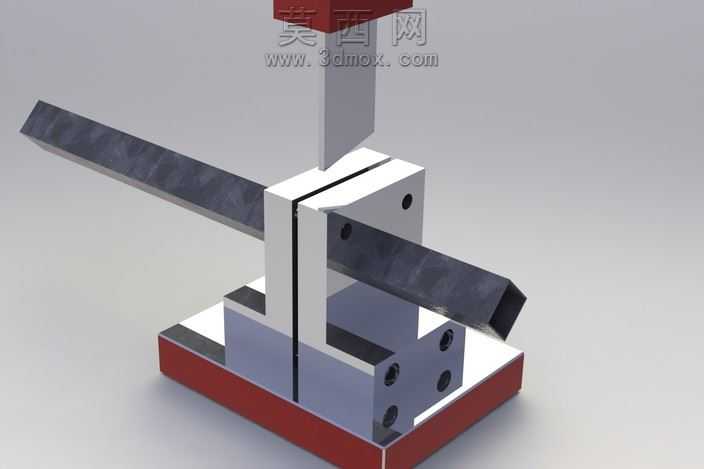

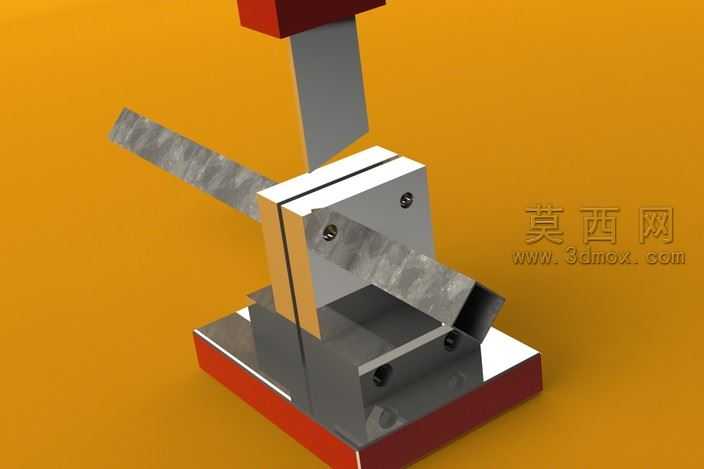

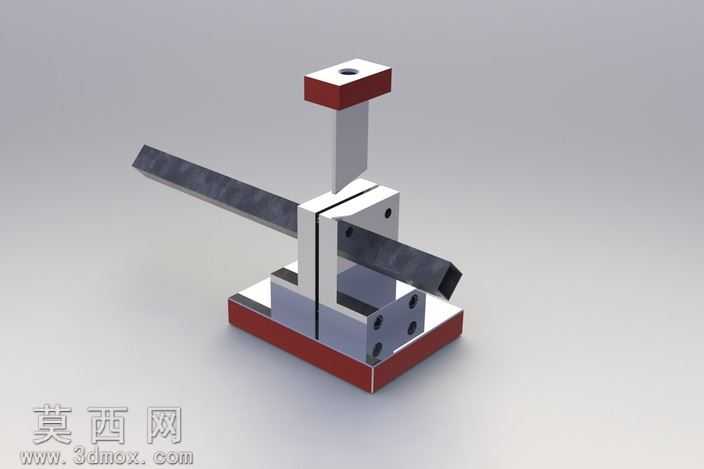

本作品为管材变径剪切专用工装的三维设计成果，整体采用SolidWorks完成全参数化建模，建模过程中对各零部件的配合公差、装配关系进行了严谨定义，确保虚拟装配下无干涉、运动逻辑符合实际加工需求。模型渲染阶段采用哑光金属材质搭配局部红色防滑漆面，底座与顶部压块的红色部分做了磨砂质感处理，金属结构件则还原了冷轧钢材的细微纹理，光影设置采用柔和的侧上方打光，清晰呈现各部件的棱角与装配缝隙，整体视觉效果贴近实际工业工装的实物质感。结构层面，该工装采用上下对称的夹装基座设计，底部基座设置多组定位螺孔用于工装在工作台面的固定，中部立架为导向承载结构，顶部设置可下压的压合块，中部开设适配不同管径管材的贯通槽，侧向延伸的剪切工位可在管材穿入定位后，通过顶部压块的下压力驱动剪切刃完成管材的变径裁切作业，整体结构紧凑，受力路径清晰，压合力直接传递至剪切点位，避免了额外的力损耗。设计思路围绕小批量管材现场加工的便捷性展开，摒弃了大型切管设备的复杂结构，采用手动或小型压力装置即可驱动的简易结构，各零部件均采用常见的标准型材与板材加工，无需特殊定制部件，降低了工装的制造成本与维护难度，同时夹装定位结构可适配一定范围内不同管径的管材加工需求，兼顾了通用性与专用性，能够满足五金维修、小型管材加工场景下的变径裁切作业需求，建模过程中对刃口角度、夹装间隙等关键参数做了可调整的参数化设置，后续可根据实际加工的管材材质、壁厚快速修改对应参数，生成适配不同工况的工装版本。
