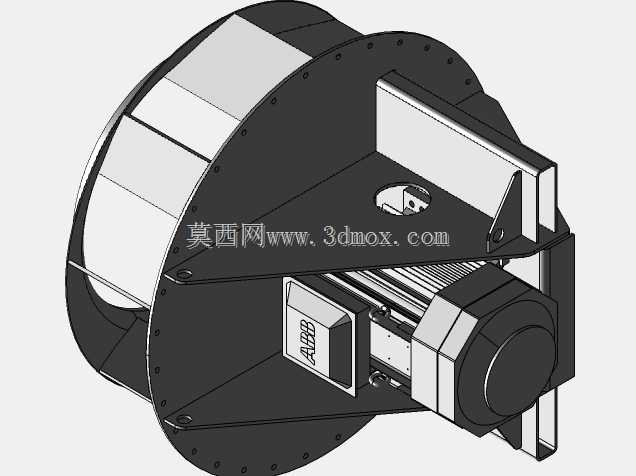

CW7系列1100规格22kW离心风机叶轮结构

　　在工业厂房通风、暖通空调系统、工艺排风、锅炉鼓引风等场景中，大规格离心风机的核心做功部件就是叶轮，本次呈现的CW7规格1100mm直径、适配22kW驱动功率的风机叶轮，是后向离心通风机的核心转子组件，直接决定风机的全压效率、运行稳定性与气动噪声水平。从结构设计逻辑来看，该叶轮采用后向单板叶片布局，区别于前向叶轮的高压头小流量特性，后向叶片的气动效率更高，相同功率下能输出更大的风量，且运行工况区更宽，不容易出现喘振问题，适配22kW四级异步电机直联驱动的结构，省去了皮带传动的损耗与维护成本，整体传动结构更紧凑。叶轮的轮盘与轮盖采用厚钢板焊接成型，叶片与轮盘、轮盖的连接位置做了连续角焊缝处理，焊接后整体做动平衡校正，

　　平衡精度等级达到G6.3以上，确保在额定转速1450r/min运行时，振动值控制在标准允许范围内，避免长期运行出现轴承过早磨损、结构疲劳开裂的问题。从安装边界来看，叶轮的进风口端适配集风器的间隙控制在5-8mm，间隙过大会造成气流回流损失，降低风机效率，间隙过小则容易在运行热态膨胀时出现刮碰故障；叶轮与电机轴的配合采用锥套锁紧结构，相比平键连接，锥套连接的对中性更好，装拆更方便，也能避免长期运行出现键槽磨损、轴孔配合松动的问题。叶轮的外壳蜗壳部分采用法兰拼接结构，周向布置的连接螺栓孔位统一适配通用通风管道的连接标准，现场安装时不需要额外做孔位适配，能直接对接同规格的通风管路。在实际选型应用中，

　　该规格叶轮适配的风机额定风量在35000-42000m³/h区间，全压在800-1200Pa范围，可覆盖中型生产车间的全面通风、焊接工位的局部排风、除尘系统的前端引风等工况，针对含尘浓度不高的气体输送场景，叶片表面做了耐磨喷涂处理，减少含尘气流对叶片的冲蚀磨损，延长叶轮的使用寿命。设计过程中，针对叶轮的强度校核，重点考虑了额定转速下的离心应力，叶片根部的应力集中位置做了圆弧过渡处理，避免应力突变造成的疲劳断裂，同时对叶轮的固有频率做了仿真计算，确保固有频率避开电机的转动频率与倍频，防止运行时出现共振问题。从装配逻辑来看，叶轮与电机装配完成后，需要先做空载试运转，检查叶轮的旋转方向是否正确，运行时是否有异常摩擦声响，

　　空载运行半小时轴承温升稳定后，再连接管路做带载调试，带载运行时需要监测电机的运行电流，避免工况点偏移造成电机过载。该叶轮的结构设计兼顾了气动性能与结构可靠性，没有采用复杂的机翼型叶片结构，单板叶片的加工工艺更简单，制造成本更低，同时维护清理更方便，针对输送含有少量纤维、粉尘的气体场景，不容易出现叶片挂灰积尘的问题，长期运行的动平衡稳定性更好。在工业通风系统的设计选型中，这类直联驱动的后向离心风机叶轮，相比皮带传动的结构，维护周期更长，不需要定期更换皮带、调整皮带张紧度，适合安装位置较高、日常维护不便的场景，比如厂房屋顶的排风风机、高层楼宇的新风系统风机等位置。
