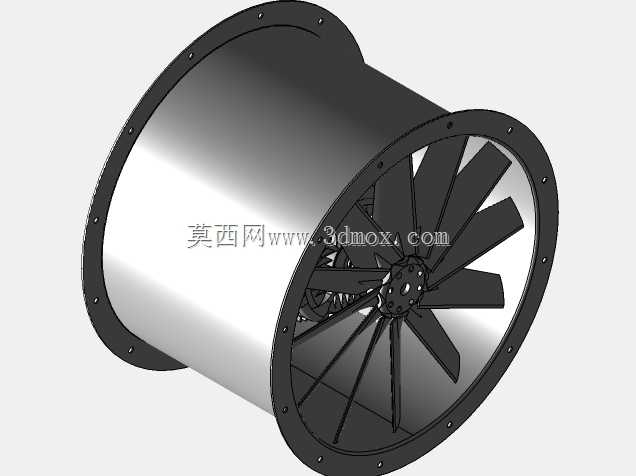

SCA630型12叶片11kW轴流通风机结构

　　在工业厂房通风、隧道排风、大型设备散热、畜牧场换气这类需要大流量空气输送的场景里，轴流风机始终是核心的通风执行部件，这款SCA630规格的轴流通风机，匹配11kW直连驱动结构，12片式叶轮的设计，就是针对中高风压、大风量的持续送风需求开发的结构方案。从实际使用场景来看，这类风机常被安装在厂房侧墙的通风口、管道送风段、冷却塔配套送风位，或是大型烘干设备的热风循环段，因为采用直连电机驱动的结构，没有皮带传动的损耗和维护需求，长时间连续运行的稳定性更有保障，适合24小时不停机的通风工况。

　　从结构设计的思路来看，整机采用筒式风筒加两端法兰的结构形式，风筒采用薄壁卷圆成型的工艺，两端的安装法兰做了加厚翻边处理，法兰上均匀分布的安装孔位，能够直接和通风管道、墙体预埋框做螺栓固定，不需要额外制作过渡连接架，现场安装的适配性很强。叶轮部分采用12片等距分布的宽叶片设计，和常见的6叶、8叶轴流叶轮相比，12片叶轮在相同转速下能够输出更均匀的气流，气流脉动更小，运行时的气动噪音更低，同时叶片的翼型截面经过优化，在保证送风流量的前提下，能够提升一定的静压输出，应对带一定阻力的管道送风场景时，不会出现风量大幅衰减的问题。叶轮和电机的连接采用轮毂直装的结构，电机轴直接插入叶轮轮毂的定位孔内，通过键连接传递扭矩，轮毂上的紧固螺栓能够牢牢锁死叶轮位置，避免高速运行时出现叶轮窜动的问题，电机整体内嵌在风筒内部的导流支架上，导流支架同时兼顾电机固定和气流整流的作用，减少电机本体对气流的阻挡，降低风阻损失。

　　从安装边界的尺寸逻辑来看，630的规格对应风筒的公称通径为630mm，两端法兰的外径比风筒外径大出一圈安装边，安装孔的孔位分布符合通用通风管道的法兰连接标准，不管是和金属风管对接，还是和墙体的安装预埋件对接，都能直接匹配孔位，不需要现场重新打孔。风筒的轴向长度经过优化，既能够完整容纳电机和叶轮组件，保证气流在风筒内充分整流后再送出，又不会因为筒身过长增加不必要的材料成本和安装空间占用。在细节设计上，风筒的两端法兰边缘做了圆弧倒角处理，避免安装时划伤施工人员，同时也能减少入口处的气流涡流，提升进风效率；叶片的边缘做了钝化处理，避免长期运行中叶片边缘积灰后出现动平衡偏移的问题，叶轮整体在装配前都经过动平衡校正，保证高速运行时的振动值控制在标准范围内，减少长期运行对电机轴承的磨损。

　　从功能特性的角度来说，这款风机的直连结构省去了传动部件的维护工作，不需要定期更换皮带、调整皮带张紧度，日常维护只需要定期检查叶片积灰情况、紧固安装螺栓即可，运维成本更低。12叶片的设计让风机在相同风量需求下，可以采用更低的运行转速，进一步降低运行噪音，适合对噪音控制有一定要求的厂区内部通风、商业建筑配套排风场景。风筒的密封结构设计，能够避免送风过程中出现气流泄漏的问题，在管道加压送风的场景里，送风效率更高。和皮带传动的同规格轴流风机相比，直连结构的传动效率更高，相同风量风压下的能耗更低，长期运行的用电成本更有优势。在设备选型匹配时，这款结构的风机可以根据实际的送风距离、管道阻力，匹配对应转速的电机，既可以用于正压送风，也可以用于负压排风，安装方向可以根据现场需求调整水平安装或者垂直安装，法兰连接的形式让安装方向的调整不需要改动主体结构，只需要调整对接的管道方向即可，现场适配的灵活性很高。
