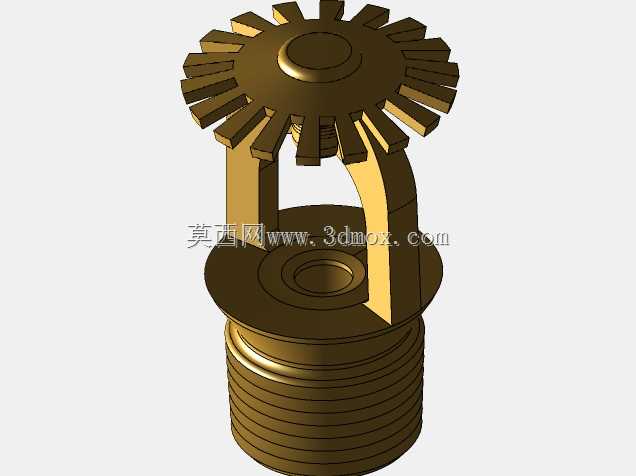

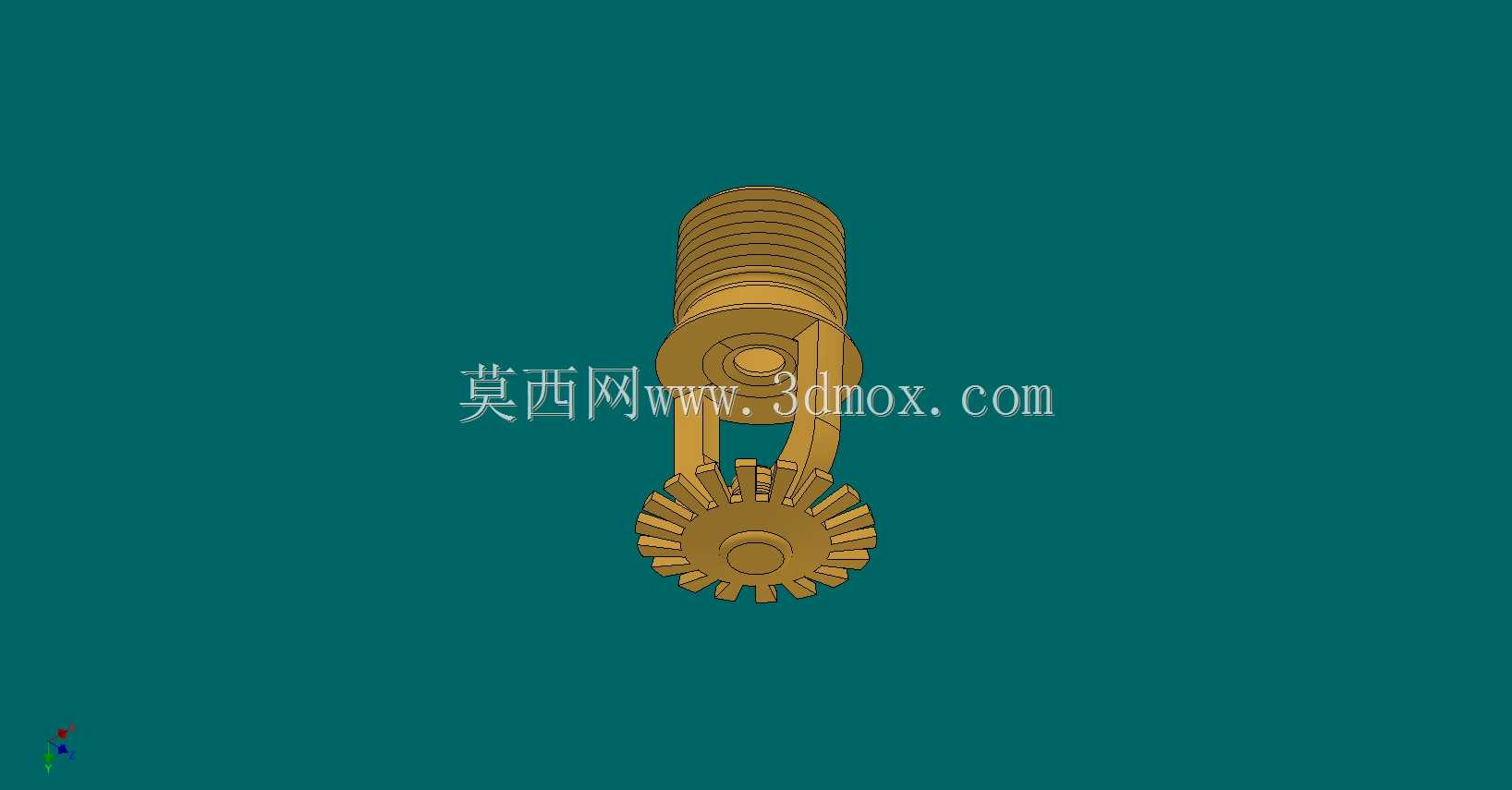

泰科TY3651标准开式消防喷淋头结构

　　在民用建筑、工业厂房、仓储物流库区的消防水喷淋系统里，开式喷头始终是 deluge 系统的核心执行部件，和闭式喷头依靠玻璃球感温爆破启动的逻辑不同，开式喷头本身没有感温密封元件，一旦雨淋阀组开启，整个防护区内的所有开式喷头会同时出水，快速覆盖起火区域，适合火灾蔓延速度快、危险性高的场所，比如喷漆车间、易燃品仓库、舞台葡萄架区域这类需要瞬间大水量控火的场景。这款泰科TY3651开式喷头的设计，首先要匹配系统管网的安装接口，上端采用标准外螺纹连接结构，螺纹规格适配国内消防管网常用的支管接口，安装时不需要额外加工转换接头，直接拧入预留的三通或弯头接口即可，接口处的密封面做了平整加工，配合聚四氟乙烯生料带就能实现可靠的水压密封，

　　额定工作压力下不会出现渗漏问题。从结构设计来看，这款喷头去掉了闭式喷头的玻璃球、密封座等感温启闭组件，进水通道全程保持畅通，水流从上端接口进入后，会通过内部的稳流腔调整流态，避免水流直接冲击溅水盘造成布水不均匀。下方的溅水盘采用了齿形分流结构，每个齿的角度、开槽深度都经过布水试验校准，当压力水流冲击到溅水盘时，会被均匀分割成不同方向的水滴，按照设计的布水半径覆盖防护区域，既保证下方着火点有足够的喷水强度，也能让部分水滴向四周扩散，润湿周边的可燃物，阻止火势横向蔓延。在实际选型应用中，这款喷头的安装有明确的边界要求，首先是安装间距要符合消防规范的布水半径要求，不能超出最大保护间距，否则会出现布水空白区；

　　其次是安装高度要匹配溅水盘的设计特性，当安装高度超过规范限值时，水滴下落过程中会被火场热气流吹散，无法有效到达燃烧物表面，影响灭火效果。另外，喷头的溅水盘与顶板的距离也要控制在合理范围内，距离过近会导致水流被顶板阻挡，无法充分扩散，距离过远则会影响顶部区域的降温效果，无法有效抑制火势沿顶板蔓延。从结构可靠性角度，这款喷头的本体采用铜合金材质加工，抗腐蚀能力强，适合在潮湿、有轻微腐蚀性的工业环境中长期使用，不会因为锈蚀导致流道堵塞或者溅水盘变形。内部的流道做了顺滑过渡处理，没有直角突变结构，能减少水流的压力损失，在相同的供水压力下可以获得更好的布水效果。和同类型开式喷头相比，这款TY3651的溅水盘支撑结构采用了对称式的支臂设计，

　　支臂的截面做了流线型处理，不会对喷出的水流造成过多遮挡，保证布水的均匀性，不会出现支臂下方的布水盲区。在实际工程安装过程中，需要注意喷头的安装方向，必须保证溅水盘的齿形结构朝下，不能倒装或者斜装，否则会导致布水形态偏离设计状态，影响灭火效果。另外，在系统试压、冲洗阶段，要提前做好喷头的保护，避免管网内的焊渣、砂石等杂物进入喷头流道造成堵塞，系统冲洗合格后再最终安装喷头，日常维护过程中也要定期检查喷头是否有磕碰损伤、溅水盘变形、表面涂覆层脱落等问题，发现损坏及时更换，保证火灾发生时喷头能正常发挥作用。对于三维建模从业者来说，还原这款喷头的结构时，要重点关注螺纹段的标准尺寸、溅水盘齿形的角度分布、支臂的流线型截面，以及各部件的装配间隙，保证模型和实物的安装尺寸完全一致，这样在做消防系统的整体BIM建模或者管路装配模拟时，才能准确模拟安装状态，避免出现干涉问题，为工程设计提供准确的模型支撑。
