桥式起重机行走机构装配结构设计

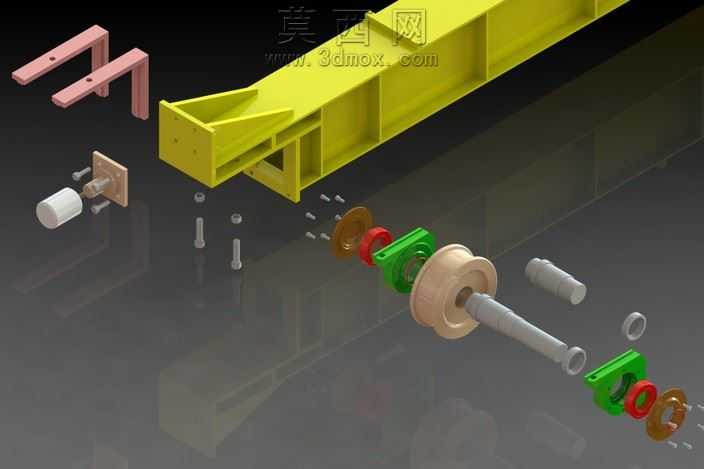

本作品为桥式起重机行走端梁的爆炸展示三维模型，建模阶段采用自底向上的装配设计思路，先逐一完成所有标准件与非标零件的独立建模，再按照实际装配约束关系完成整体组装。建模过程中严格遵循机械设计公差规范，对行走轮轴、轴承座、连接螺栓、端梁主体等零件的配合尺寸做了精准匹配，所有螺纹结构、轴肩定位、安装孔位都按照实际加工标准绘制，保证模型可直接用于生产参考。渲染阶段采用哑光工业材质表现金属构件，黄色端梁主体使用低饱和度防锈漆质感材质，行走轮采用耐磨尼龙与金属结合的复合材质表现，螺栓、销轴类标准件使用镀锌金属质感，不同材质的粗糙度、反光度参数经过反复调试，既区分了不同零件的功能属性，也还原了工业设备的真实视觉效果。爆炸视图的排布按照实际拆卸顺序展开，从端梁主体向外依次排布连接支架、驱动组件、轮组总成、紧固件，清晰展现了每个零件的安装位置与装配关系，能够直观呈现行走机构的传动逻辑：动力通过轴端传递至行走轮，轴承座承担径向载荷，连接支架实现端梁与主梁的固定，各类紧固件保证结构连接可靠性。设计过程中充分考虑了起重机行走机构的受力特性，对端梁的截面结构做了加强筋设计，轮轴的直径、轴承的选型都匹配对应起重量的载荷要求，整体模型结构完整，装配逻辑清晰，既可以作为机械设计教学的装配演示案例，也能为同类型起重设备的结构优化、配件更换提供直观的三维参考，帮助设计人员快速理解行走机构的组成原理，减少二维图纸识图的误差。
