立式气动托盘升降输送设备结构

　　在3C电子组装、轻工包装、小件仓储分拣的产线布局中，不同高度输送线之间的物料转接、工位间的工件托举递料，一直是产线布局里容易被忽略却直接影响节拍的环节，这款立式气动托盘升降结构，就是针对这类窄空间垂直物料转运场景开发的执行单元。从实际落地的工况来看，这类升降设备常被布置在双层倍速链线的端部、自动检测工位的进料侧，或是包装线的码垛预备位，用来承载带工件的工装托盘，完成固定行程的垂直举升动作，相比液压升降结构，它不需要配套液压站与油路布设，部署灵活且不会出现油污滴漏污染工件的问题，相比电动丝杆升降，它的动作响应更快、单次举升动作的循环节拍更短，适配每分钟10-15次的高频往复举升需求。

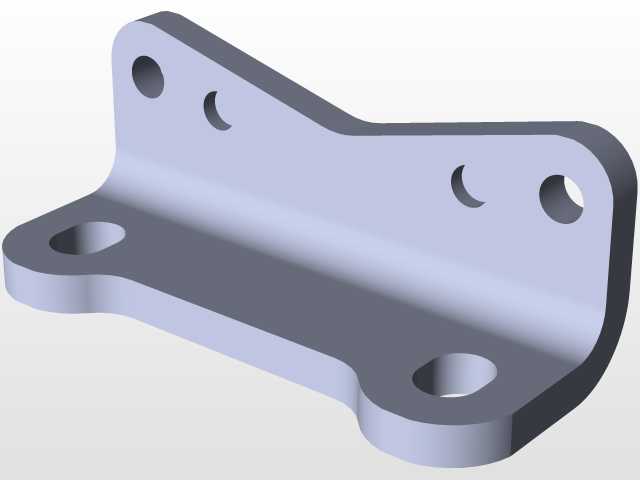

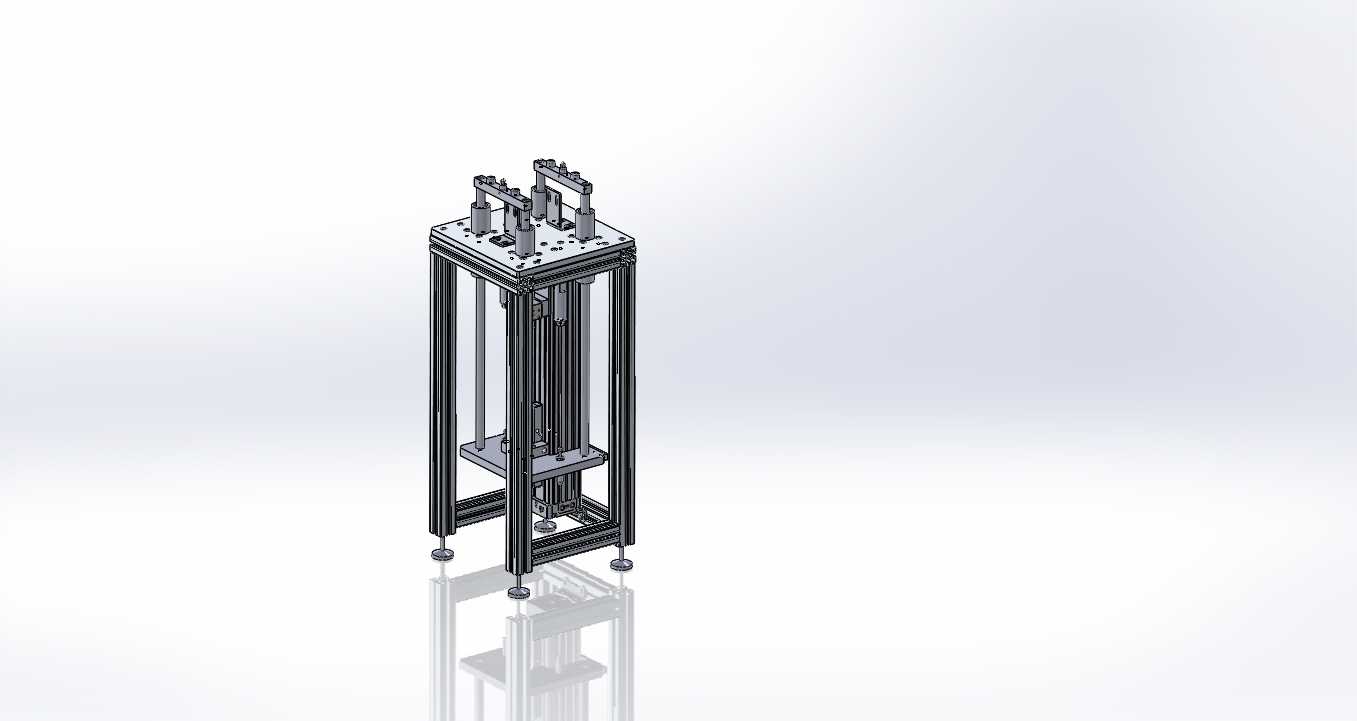

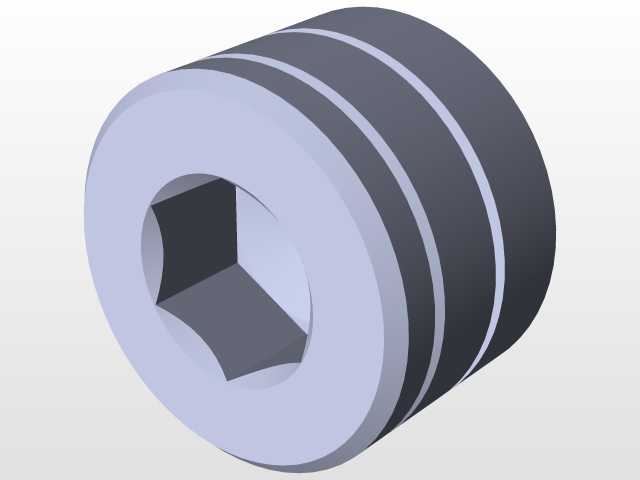

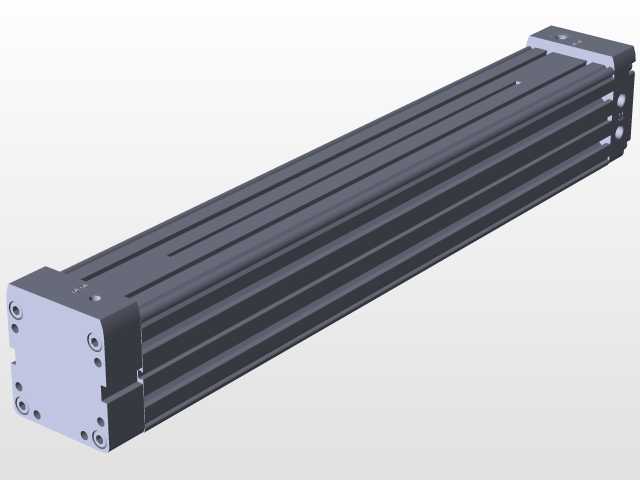

　　从结构设计的逻辑来看，整个设备采用标准工业铝型材搭建主体框架，四根竖向铝型材通过角码与横向连接型材拼接成立式支撑结构，型材槽口直接用来安装导向组件与气动元件的固定座，不需要额外焊接加工机架，既缩短了加工装配周期，也方便后期根据现场安装空间调整框架的整体高度。框架底部配置了可调脚杯，安装时可以通过旋转脚杯调整整个设备的水平度，抵消地面不平整带来的框架倾斜问题，避免升降过程中出现卡滞。升降执行部分采用双导杆配合直线轴承做垂直导向，驱动源为竖向布置的标准气缸，气缸活塞杆端部与升降托盘的底部中心连接，双导杆对称布置在气缸两侧，能够抵消托盘承载工件时产生的偏载力矩，避免气缸活塞杆承受径向力，大幅延长气缸的密封件使用寿命。顶部的安装板预留了多组安装孔位，可以根据对接设备的需求安装阻挡气缸、定位销或者传感器支架，当托盘举升到指定高度后，顶部的定位组件可以伸出对托盘进行精准定位，保证托盘位置与对接输送线的位置偏差控制在0.2mm以内，满足自动化设备取放料的精度要求。

　　从安装边界的尺寸来看，这款升降结构的整体占地宽度控制在350mm以内，长度在400mm左右，属于窄型立式结构，不需要占用过多的产线侧边空间，对于现有产线的改造升级非常友好，不需要大范围调整原有产线的布局就能直接嵌入安装。升降行程可以根据实际需求选配不同行程的气缸，常规适配的行程范围在200mm到500mm之间，能够覆盖绝大多数双层输送线的高度差需求。升降托盘的尺寸设计为通用工装托盘适配规格，能够兼容市面上常用的300300mm、400300mm规格的工装托盘，托盘表面做了防滑处理，避免举升过程中托盘出现滑移。气路部分所有气管都沿着铝型材的槽口布设，通过线槽盖板隐藏在型材内部，整体外观整洁，不会出现气管外露被剐蹭破损的问题，气路接口统一布置在框架底部的侧边，方便现场接气，同时预留了节流阀的安装位置，调试时可以通过调整节流阀的开度来控制升降的速度，避免速度过快导致托盘上的工件晃动掉落，也能减少行程末端的冲击噪音。

　　在实际选型适配的时候，需要根据承载工件的总重量来选配对应缸径的气缸，常规配置的气缸可以承载最大15kg的总负载，完全满足小件电子工件、包装半成品的举升需求，如果有更重的承载需求，可以更换更大缸径的气缸，同时配套更换对应负载等级的直线轴承与导杆，不需要改动主体框架的结构，模块化的设计让改型成本非常低。导向部分的直线轴承采用自润滑型号，日常使用不需要频繁加注润滑油，维护成本很低，适合长时间连续运行的自动化产线使用。设备的安全防护方面，框架的侧面可以根据需求安装透明亚克力防护板，避免人员误触升降运动部件造成安全事故，同时不影响观察内部的运行状态。整个结构的所有零部件都采用标准件与通用工业铝型材加工件，没有特殊定制的异形零件，备件采购非常方便，后期如果出现零部件损坏，现场维护人员可以快速更换备件，减少产线停机的时间。
