剪叉式手动升降支撑作业台结构

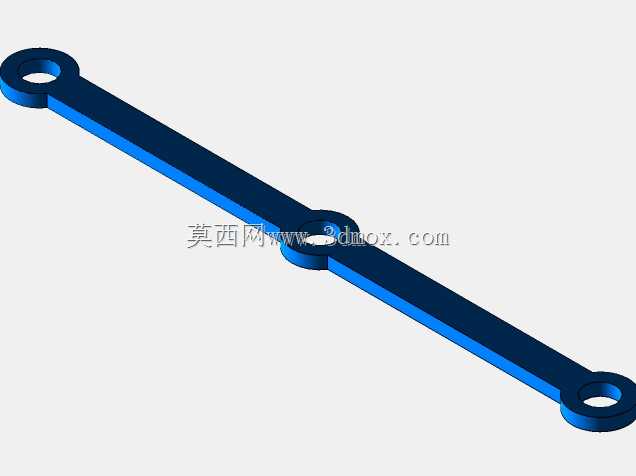

　　日常车间里的小件装配、物料临时抬升、工位高度适配场景里，这类剪叉结构的升降支撑台出镜率极高，不像大吨位液压升降平台需要配套动力源，纯机械铰接的结构在无气源无电源的零散作业场景里适配性更强，很多维修工位、质检工位、小型物料周转位都会用到这类结构，不需要复杂的管线布置，挪动也方便。从结构设计逻辑来看，这套剪叉机构采用两组交叉铰接的支撑臂作为核心传力部件，上下两端分别连接上下承载平台，支撑臂的铰接点都做了销轴配合的设计，转动副的间隙控制在合理范围，避免升降过程中出现卡滞或者晃动量过大的问题。上下平台的滑槽设计是整个结构顺畅运行的关键，支撑臂端部的滚轮嵌入滑槽内，升降过程中滚轮沿滑槽滚动，将滑动摩擦转化为滚动摩擦，大幅降低升降时的阻力，

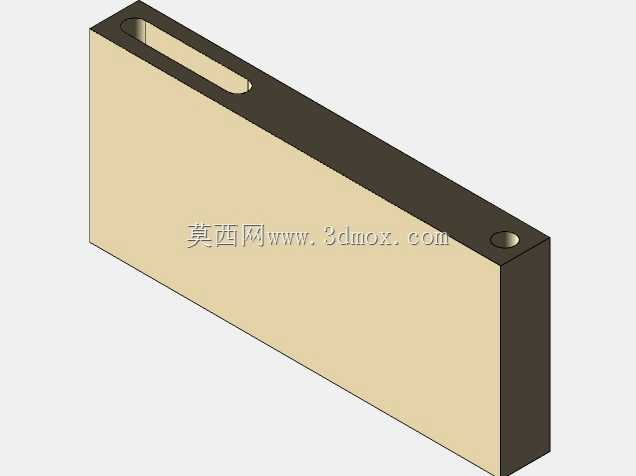

　　哪怕是手动操作也能轻松调整高度，不需要施加过大的作用力。承载平台采用平板式设计，台面做了平整处理，放置工件、工装或者物料的时候不会出现局部凸起硌伤工件的情况，平台边缘做了轻微的倒角处理，避免搬运物料时刮伤操作人员或者物料外包装。从安装边界来看，这类升降台收拢状态下整体高度较低，不需要占用过多的垂直存储空间，工位闲置时可以推到工位角落存放，不会占用主作业通道的空间；完全升起后的高度可以覆盖常规坐姿作业到站姿作业的高度区间，适配不同身高操作人员的作业需求，也能满足不同高度设备对接时的临时高度补偿需求。结构的受力传递路径非常清晰，台面上的载荷通过平台传递到四个支撑臂端点，再通过交叉的支撑臂将力分散到各个铰接点，

　　最终传递到底部平台放置的地面上，只要铰接销轴的强度满足设计要求，支撑臂的型材截面抗弯模量达标，日常承载常规重量的工装、小件物料完全不会出现结构变形的问题。设计的时候特意将中间的主铰接点设置在支撑臂的中点位置，这样升降过程中上下平台始终保持平行状态，不会出现台面倾斜的问题，放置在台面上的物件不会因为升降过程的角度变化出现滑移掉落的风险，这一点在放置精密小件、玻璃类工件的时候尤为重要。支撑臂和平台的连接位置没有采用复杂的快拆结构，而是用了可靠性更高的固定铰接配合滚轮滑槽的形式，减少了多余的活动部件，日常维护只需要定期给铰接销轴、滚轮位置加注少量润滑脂即可，不需要频繁更换易损件，后期维护成本极低。在实际使用场景里，

　　这类升降台还可以根据需求在底部加装脚轮，变成可移动的升降周转车，在生产线不同工位之间转运小件物料的时候，可以根据对接工位的高度实时调整台面高度，不需要操作人员反复弯腰搬抬物料，能有效降低作业过程中的劳动强度，也能减少搬抬过程中物料掉落磕碰的概率。和电动升降、液压升降的同类平台相比，纯机械剪叉结构的故障率更低，不存在液压油泄漏、电路故障的问题，在对洁净度有一定要求的装配车间、电子件组装工位也能适用，不会因为油液泄漏污染车间地面或者加工工件。整个结构没有多余的冗余设计，所有部件都服务于升降承载的核心功能，铰接点的位置、滑槽的长度都经过运动校核，升降全程不会出现机构死点，也不会出现支撑臂脱出滑槽的问题，操作的时候只需要抬动或者压动平台配合锁止结构就能固定在需要的高度，操作逻辑简单，新入职的操作人员不需要专门培训就能快速上手使用。
