微型涡喷发动机试验台架结构设计

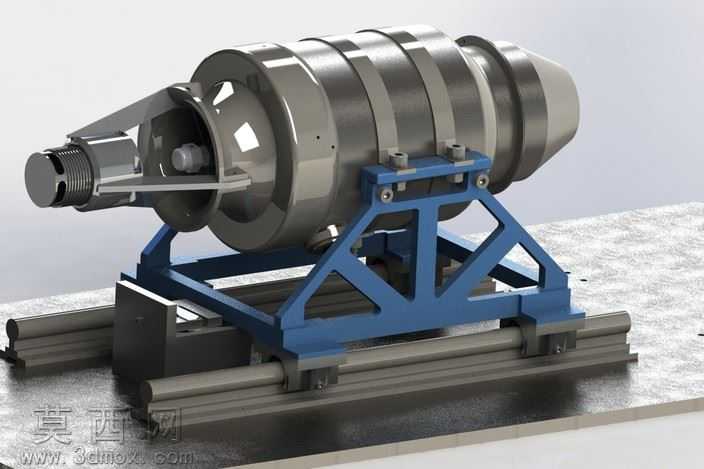

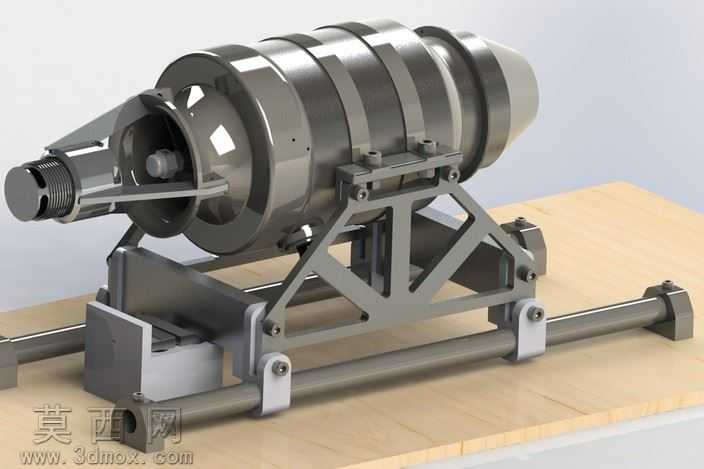

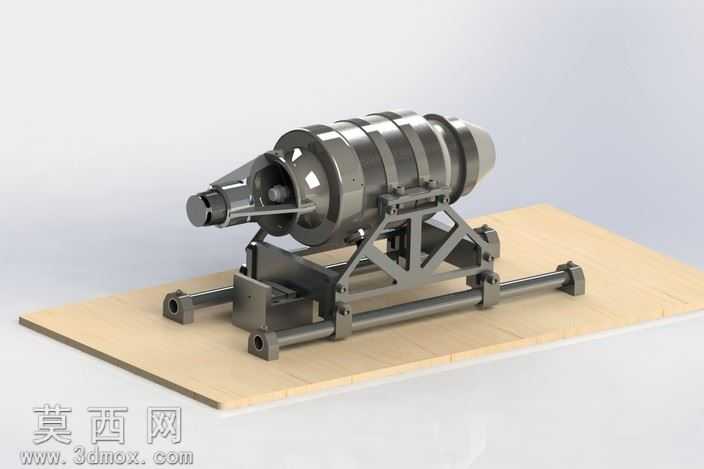

本作品为小型微型涡喷发动机试验台三维建模设计，整体建模过程遵循机械装配逻辑，从核心发动机本体到台架支撑结构逐层完成零件建模与装配约束。建模阶段首先完成涡喷发动机本体的结构还原：按照微型涡喷的实际结构比例，依次构建进气段、压气机段、燃烧室段、涡轮段与尾喷段的壳体结构，对壳体表面的环形加强筋、安装定位凸台、外接油路气路接口都做了精细化的特征还原，保证各段壳体的同轴度装配约束符合实际发动机的装配要求。台架部分采用桁架式支撑结构设计，主体支撑框架使用蓝色金属材质渲染，通过三角形加强筋结构提升台架整体的抗振刚度，支撑框架与发动机本体之间设计了专用的安装抱箍结构，抱箍与发动机壳体的接触位置做了贴合面的适配处理，保证发动机安装后的定位精度，避免试验过程中出现振动偏移。台架底部设计了双导轨滑动安装结构，配套的导轨压块、锁紧螺栓都做了完整的细节建模，可实现台架在导轨上的位置调整与锁紧固定，适配不同测试场景的安装位置需求。渲染阶段对不同部件做了差异化的材质赋予：发动机壳体采用抛光金属材质，还原金属机加工后的亮面金属质感，支撑框架采用哑光喷塑金属材质，导轨部分采用发黑处理的钢材质感，安装螺栓等标准件采用镀锌金属质感，通过材质差异清晰区分不同功能部件。整个模型的装配层级清晰，各运动部件预留了合理的装配间隙，支撑结构的受力路径经过设计优化，既保证试验台的结构强度满足微型涡喷发动机的测试承载需求，也通过轻量化的桁架结构减少台架自身的重量冗余，整体结构紧凑合理，可作为微型涡喷发动机测试工装设计、航空动力教学演示的三维参考模型，完整还原了小型涡喷试验台的典型结构布局与安装逻辑。
