电机驱动离心鼓风机总成结构设计

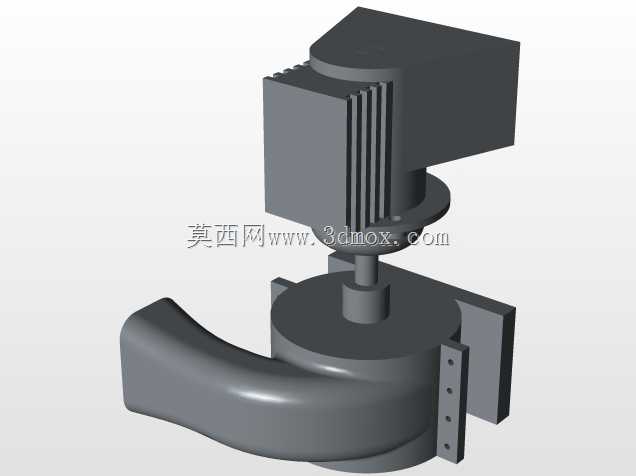

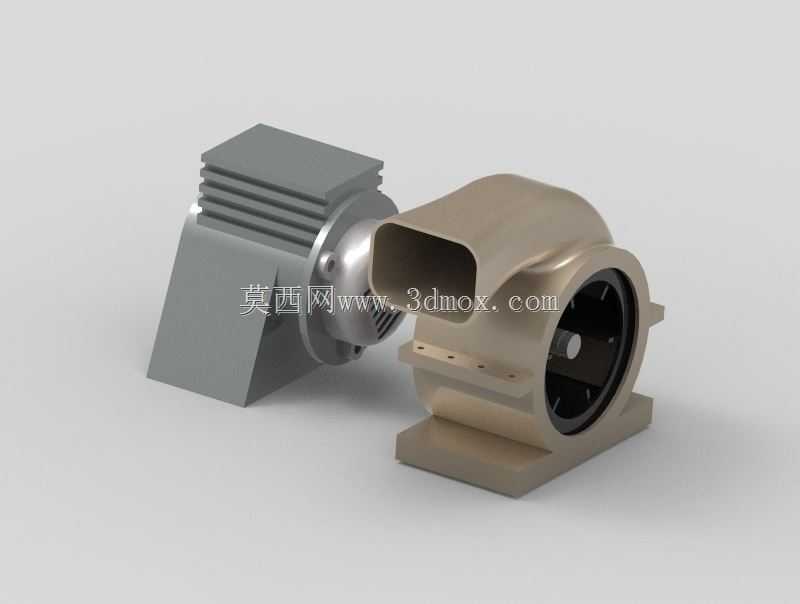

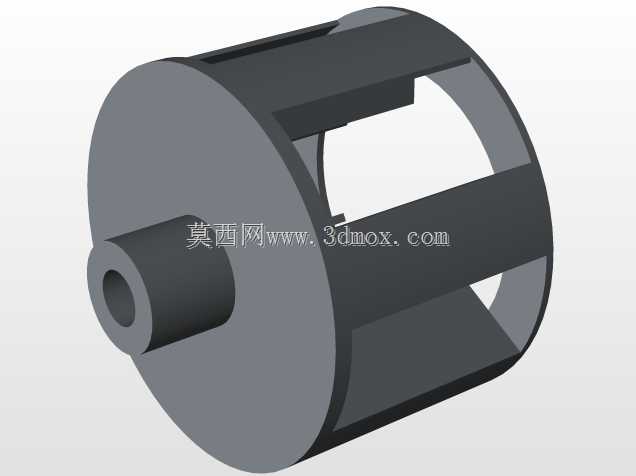

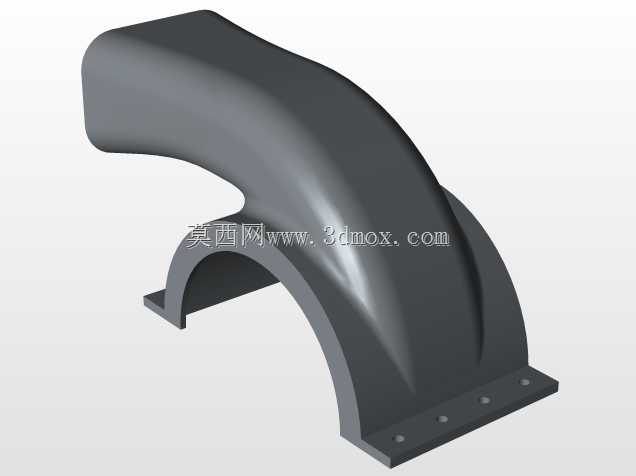

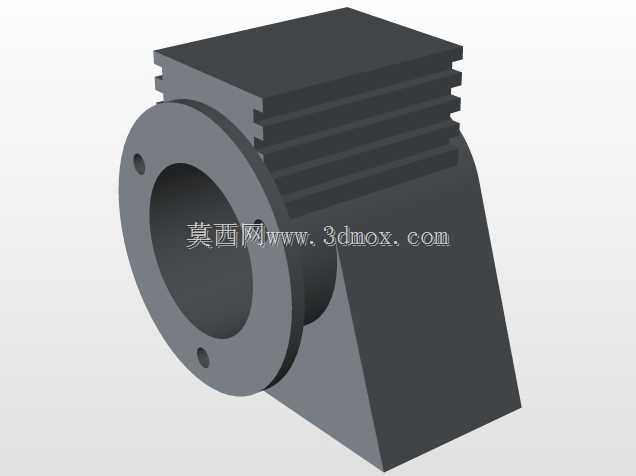

　　在工业通风、设备散热、工艺送风这类场景里，电机与风机的集成结构一直是结构工程师做配套设计时经常接触的单元，这套电机鼓风机总成采用直联驱动的结构形式，省去了皮带传动、联轴器转接的中间环节，从根源上减少了传动损耗与故障点，很适合安装空间紧凑、运维条件有限的配套场景。从结构布局来看，驱动电机采用卧式底脚安装形式，电机壳体外侧的散热筋沿轴向平行排布，能在电机运行时通过自身转子带动的周边气流带走绕组热量，不需要额外加装独立散热风扇，进一步压缩了整体轴向尺寸。风机部分采用前倾式离心叶轮结构，蜗壳采用渐开线流道设计，进风口直接对接叶轮中心区域，出风口为矩形法兰结构，可直接对接矩形通风管道或者设备的送风接口，不需要额外做方圆节转接，

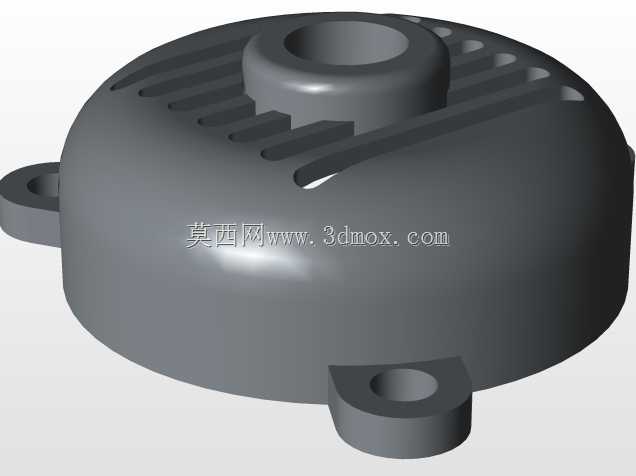

　　能减少现场安装的加工工作量。做结构设计时，首先要考虑的是安装边界的匹配性，电机的底脚安装孔距、蜗壳底部的安装支座孔位需要和配套设备的安装基座预留孔位完全对齐，避免现场二次打孔调整；电机轴与叶轮的配合采用过渡配合加键槽传扭的形式，配合段的轴肩做了定位台阶，能保证叶轮安装到位后和蜗壳侧壁的间隙均匀，不会出现运行时叶轮擦碰蜗壳的问题。蜗壳与电机端盖的连接采用止口定位加周向螺栓紧固的形式，止口的配合公差选H7/h6的间隙配合，既方便装配时的对位，也能保证两者的同轴度，减少运行时的振动传递。从实际使用的功能特性来看，这种直联离心鼓风机的风压比同功率轴流风机更高，适合用在需要克服一定管道阻力的送风场景，比如小型设备的机柜散热、

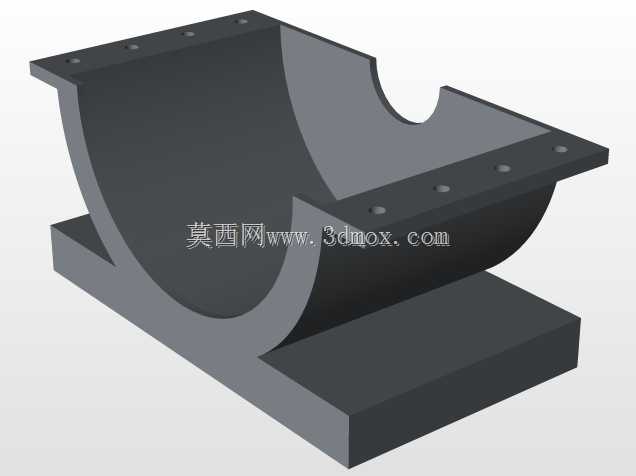

　　工业烘箱的热风循环、小型除尘系统的负压引风、生产工位的局部送风降温等场景。设计时还要考虑动平衡的匹配，叶轮在出厂前需要做动平衡校正，平衡精度等级选G6.3级，和电机的运行转速匹配，避免整机运行时出现过大的振动，导致连接螺栓松动、轴承过早磨损。在安装尺寸的预留上，要注意电机尾部的接线盒位置需要预留足够的接线操作空间，不能贴靠设备侧壁或者其他结构件，方便后期接线与检修；出风口的法兰面需要预留密封垫的安装位置，法兰螺栓孔采用长圆孔设计，能适配一定范围内的管道安装偏差，降低现场安装的对位难度。蜗壳的底部支座和电机底脚的安装基准面保持共面，安装时不需要额外加调整垫铁就能保证整机的水平度，减少装配调整的工作量。另外，

　　电机的轴承选用密封型深沟球轴承，能适配一般工业环境下的粉尘工况，不需要定期加注润滑脂，降低后期运维的工作量；叶轮采用金属板材冲压成型，蜗壳采用钣金折弯焊接成型，整体结构的刚性足够，在额定转速运行时不会出现结构共振的问题。做选型配套时，要注意根据实际需要的风量风压参数匹配对应功率的电机，避免出现电机过载或者风量不足的问题；安装时要保证整机的固定螺栓拧紧力矩符合规范，底脚处可以加装橡胶减震垫，进一步减少运行振动向配套设备的传递。这套总成的结构设计把驱动单元和风动单元做了深度集成，没有多余的转接结构，整体结构紧凑，安装维护方便，能适配多数中小型工业送风、散热、引风的场景需求，结构设计上充分考虑了加工工艺性与装配便利性，所有连接部位的结构都符合通用机械的设计规范，零部件的通用性强，后期更换易损件也很方便。
