一加仑便携储油钣金容器结构设计

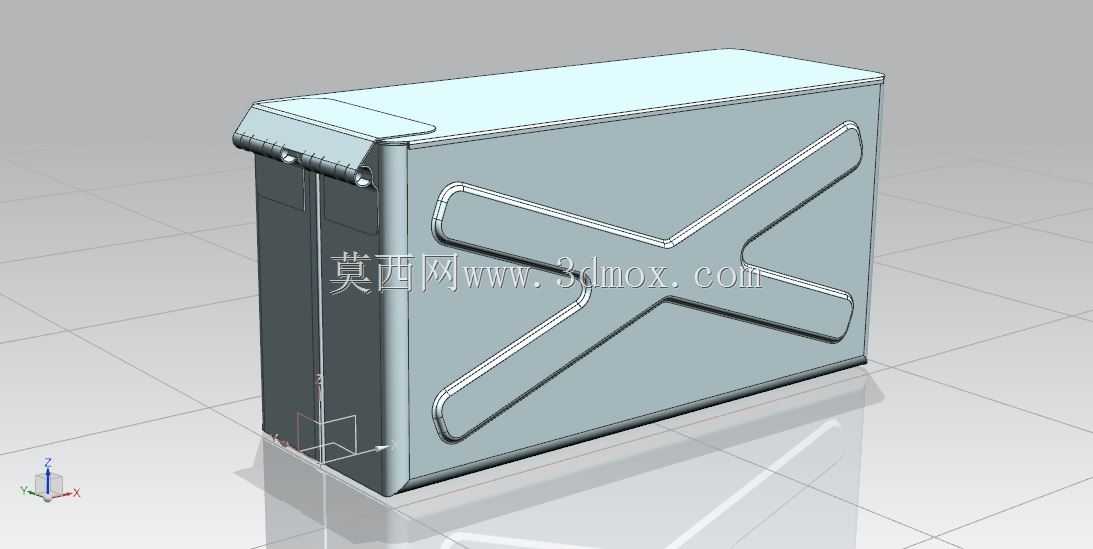

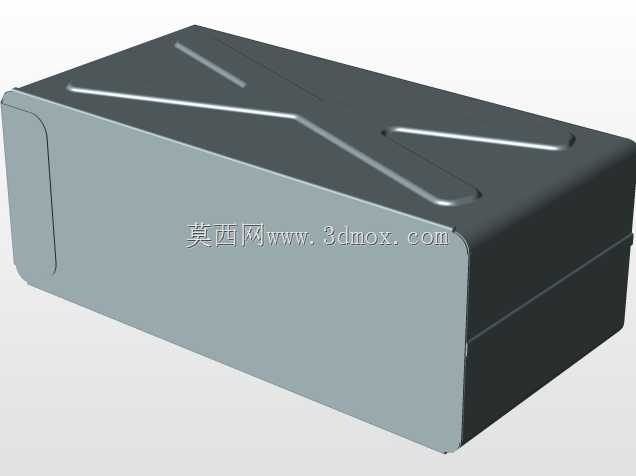

　　这款一加仑容量的钣金储油容器，主要面向小型动力设备的日常油料补给场景，在园林机械维保、小型发电机组应急补油、户外作业便携储油、摩托车长途备用油携带等场景中应用广泛，区别于大容量工业储油桶，小容量设计更贴合单人携带、小剂量油料补给的实际需求，避免大容器携带笨重、加注时溢洒浪费的问题。从结构设计来看，整体采用薄钢板折弯焊接成型，箱体侧面的X型压筋结构是核心的强度强化设计，薄钣金件在盛装液体后侧壁会受液压产生外鼓变形，X型凸起压筋能够在不额外增加板材厚度的前提下，大幅提升侧壁的结构刚度，抑制充油后的形变，同时压筋的凸起结构也能在容器受到外部磕碰时起到缓冲作用，避免侧壁直接受撞击出现凹陷破损，提升户外使用的抗造性能。

　　容器顶部的翻盖式注油口采用卷边铰接结构，注油口边缘做了内卷边处理，既能够避免钣金锐边割伤操作人员，也能在加注油料时引导油流，减少油液沿桶壁流淌的情况；铰接翻盖内置密封胶条卡位，闭合后能够卡紧注油口，减少运输过程中油料挥发、洒漏的风险，翻盖的开合角度经过限位设计，完全翻开后不会遮挡注油路径，加注时无需额外扶持桶盖。整体外形采用方正切角设计，相较于圆形油桶，方正结构在车载、工具箱收纳时的空间利用率更高，相邻容器可以紧密贴合摆放，不会出现圆形件堆叠滚动、空间浪费的问题；边角处做了小圆弧过渡处理，避免直角钣金的应力集中问题，在跌落、碰撞时边角位置不会因为应力集中出现焊缝开裂的情况。从安装与使用边界来看，

　　容器整体尺寸控制在单手握持可操作的范围内，箱体侧面预留的平整区域可以粘贴油料标识、容量刻度，方便使用者区分盛装的油料类型，避免汽油、柴油、机油混加的问题；箱体底部做了微凸的支撑边，放置时能够让桶底与接触面留出微小间隙，避免桶底直接接触潮湿地面出现锈蚀，延长钣金件的使用寿命。设计过程中针对钣金工艺做了适配优化，所有折弯处的内R角匹配板材厚度设置，避免折弯时出现板材开裂，焊接位置全部采用连续密封焊，焊后做打磨整平处理，保证箱体的密封性能，不会出现渗油漏油的问题；表面处理预留了喷涂、镀锌的工艺余量，能够根据使用场景选择对应的防腐表面处理，满足不同工况下的防锈需求。在实际使用中，这类小容量储油容器不需要额外的吊装、搬运工具，

　　单人即可完成携带、加注操作，注油口的尺寸适配常规加油枪、漏斗的加注口径，既可以直接从大储油桶中接取油料，也可以直接向小型设备的油箱加注，不需要额外的转接工具；箱体的重量控制合理，满载油料后总重量符合单人手持操作的承重范围，长时间携带不会产生过度的负重感。结构设计上没有多余的冗余部件，整体零件数量少，铰接翻盖与箱体为一体化铰接结构，没有额外的小零件，避免户外使用时零件脱落丢失的问题，日常维护仅需要定期检查密封胶条的老化情况、清理桶内沉积的杂质即可，维护成本极低。针对户外使用的复杂工况，X型压筋除了强化侧壁强度外，也能够在容器堆叠放置时起到防滑作用，多个容器上下堆叠时，上方容器的底部支撑边可以卡在下方容器的X型压筋形成的凹槽内，避免堆叠时滑动倾倒，提升运输堆叠的稳定性。
