农用拖拉机深花纹驱动轮胎结构设计

　　在丘陵山地黏重土壤、水田泥层、旱作深松耕地的作业场景里，拖拉机驱动轮的抓附性能直接决定整机牵引效率，这款轮胎的设计完全围绕非硬化路面的作业需求展开，没有照搬公路运输轮胎的低滚阻花纹逻辑。从实际作业工况来看，拖拉机带犁耕、旋耕机具作业时，驱动轮需要传递的扭矩远大于公路转场工况，尤其是在土壤含水率25%-35%的黏重地块，普通浅花纹轮胎很容易出现滑转率超过15%的情况，不仅会大幅增加燃油消耗，还会因胎面打滑扰动土层结构，影响后续播种作业的种床平整度。这款轮胎的胎面采用了大角度倾斜的人字高花纹结构，花纹块的凸起高度比普通运输型拖拉机轮胎高出40%左右，花纹块的排布角度特意避开了与轮轴垂直的正向排布，采用23度左右的倾斜角，当轮胎滚动接地时，花纹块能以斜向切入的方式嵌入土壤表层，不会像正向花纹那样把土壤向轮胎两侧过度挤压推走，既能保证足够的抓附咬合面积，又能减少对耕层土壤的破坏性扰动。在胎体结构设计上，考虑到农田作业时经常会遇到田埂碎石、作物残茬扎刺的情况，胎面基部的胶层厚度比同规格公路用轮胎加厚了2.5mm，胎侧的缓冲层采用了交叉帘线排布结构，当轮胎以较低胎压（旱作作业时通常胎压控制在110-130kPa，水田作业时可降至80-90kPa）贴附凹凸不平的地面时，胎侧能产生足够的形变来增大接地面积，同时不会因过度弯折出现帘线层疲劳断裂的问题。从安装边界尺寸来看，这款轮胎适配的轮辋为W12型农业机械专用轮辋，轮辋安装定心面的锥度为5度，

　　和拖拉机驱动轮轴的轮毂配合时，能保证轮胎旋转时的径向跳动量控制在2mm以内，避免高速转场时出现整车抖动的问题；轮胎的充气后断面宽度为340mm，外径为1240mm，安装时需要保证和拖拉机后桥挡泥板的最小间隙不小于80mm，防止转向或者轮胎受载形变时胎面剐蹭挡泥板支架；轮胎的静负荷半径在额定载荷下为560mm，这个参数直接关系到拖拉机传动系统的速比匹配，在做整机牵引力核算时，需要结合这个滚动半径来计算驱动轮的实际输出扭矩，避免出现传动系过载的情况。在花纹块的细节设计上，每一块人字花纹的边缘都做了3mm的圆角过渡，没有采用尖锐直角结构，这是因为尖锐的花纹边角在频繁切入、脱离土壤的过程中，很容易因应力集中出现掉块、开裂的问题，

　　圆角过渡能分散花纹根部的交变应力，提升轮胎在复杂地块的使用寿命；同时相邻两组人字花纹的排布做了错位设计，当轮胎滚动时，前后排的花纹接地痕迹不会完全重合，能进一步打破土壤表层的硬壳，减少连续滑转的概率。针对水田作业的特殊需求，花纹块之间的排泥槽宽度设计为45mm，槽深和花纹高度保持一致，当轮胎从泥层中滚出时，夹带的泥土能顺着倾斜的排泥槽快速脱落，不会出现泥块塞满花纹沟槽导致抓地力骤降的问题，这一点和旱作专用轮胎的窄槽设计有明显区别。在和轮毂的配合结构上，轮胎的胎圈部位采用了高强度钢丝圈缠绕结构，胎圈和轮辋的贴合面设计了环形的密封凸筋，当轮胎充气后，凸筋能紧紧压在轮辋的密封槽内，即使在颠簸的田块作业，也不会出现胎圈脱槽、慢漏气的问题，

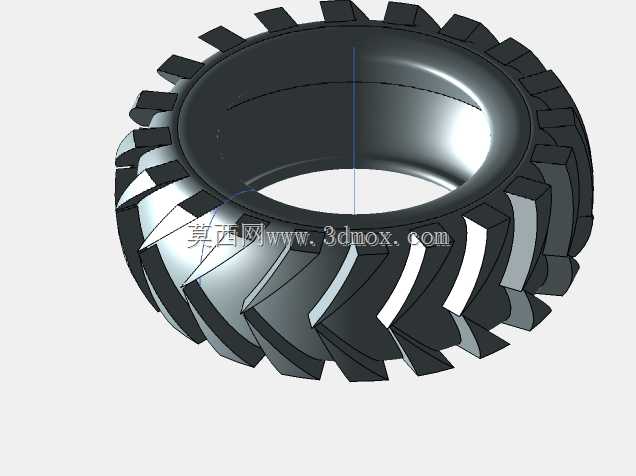

　　不需要频繁停车检查胎压。从实际使用的适配场景来看，这款轮胎主要适配40-60马力区间的两轮驱动拖拉机后轮，也可以作为70马力以下四驱拖拉机的后轮配套使用，在搭配前驱动轮使用时，需要注意前后轮的滚动半径比要和分动箱的速比匹配，避免出现前后轮转速差过大导致的传动系干涉、轮胎异常磨损的问题。在做三维建模的过程中，胎面花纹的曲面是建模的核心难点，需要先根据接地压力分布的仿真结果，调整每一块花纹的倾斜角度和凸起高度，保证整个胎面的接地比压分布均匀，避免出现胎面中部磨损过快或者花纹边缘偏磨的问题；胎侧的曲面过渡需要兼顾形变余量和外观规整性，不能为了追求外观线条流畅而压缩胎侧的缓冲形变空间，否则在重载冲击下很容易出现胎侧鼓包的问题。
