带铰接座的连接固定支座结构设计

项目分类:通用机械零部件 发布时间:2022-01-21 ID:515079
  • 带铰接座的连接固定支座结构设计

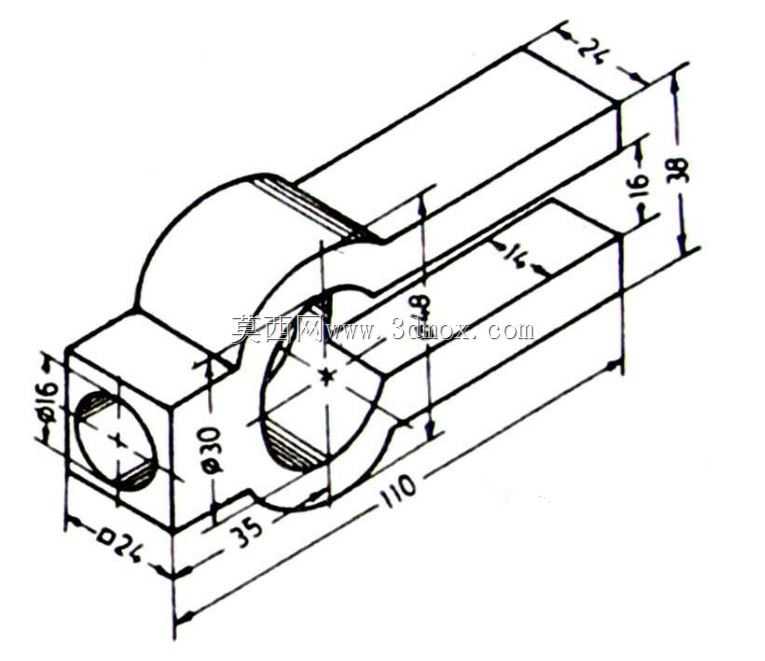

  这类带铰接结构的连接支座,在轻工输送线、小型工装夹具、非标自动化设备的连杆传动机构中十分常见,核心作用是实现两个相对运动构件之间的铰接支撑,同时承担径向载荷与小幅摆动的扭矩传递,避免运动副出现卡滞、偏磨的问题。从结构设计逻辑来看,该零件采用一体化铣削成型的思路,左侧设置同轴通孔作为铰接销轴的安装位,通孔直径24mm,可适配标准M22规格的铰接销轴或者带肩螺栓,孔位周边做了加厚处理,壁厚控制在7mm,能够在销轴受径向冲击时避免孔口出现应力开裂。中间的半圆铰接槽直径30mm,槽宽16mm,是与配套铰接件的圆弧面配合的工作面,槽底与左侧通孔的中心距为35mm,这个尺寸是根据配套连杆的摆动行程计算得出,既保证摆动过程中不会出现结构干涉,

  又能让铰接配合面的接触面积达到60%以上,降低接触面的比压,减少长期往复摆动带来的磨损。右侧延伸的长方体安装臂总长度110mm,臂身截面尺寸为24mm×38mm,臂身上开设的14mm宽通槽是锁紧调节位,安装时可以通过穿过该槽的紧固件调整支座的安装位置,适配不同安装间距的机架固定需求,调整行程最大可达30mm,能抵消机架加工时的位置误差,降低现场安装的配作难度。零件整体总高度38mm,安装基准面为底部的平面,平面度公差控制在0.05mm以内,保证安装后与机架面完全贴合,不会出现装配倾斜导致的铰接轴偏斜问题。在实际应用场景中,这类支座常被用在包装设备的摆杆驱动机构、物流分拣线的拨料臂铰接位、小型工装的夹紧臂支撑位,相比分体式的铰接支座,

  一体化结构的装配零件更少,累计装配误差更低,不需要额外调整铰接副的同轴度,安装效率能提升40%左右。设计时特意将铰接槽的开口方向朝向安装臂的对侧,让受力方向沿着安装臂的轴向传递,避免支座受到额外的倾覆力矩,同时在左侧通孔的外端预留了2mm的沉台,用于安装销轴的挡圈或者润滑脂注油嘴,方便后期维护时加注润滑脂,延长铰接副的使用寿命。零件的所有棱边都做了R1的倒角处理,既避免加工后的锐边划伤操作人员,也能减少热处理时的应力集中问题,如果是用于重载工况,还可以在铰接槽和销轴孔的位置镶嵌铜套,进一步提升耐磨性能,适配每分钟15次以上的高频摆动工况。从建模逻辑来看,绘制该零件时需要先确定两个铰接中心的位置尺寸,

  再以两个中心为基准分别绘制左侧安装块、中间铰接圆弧、右侧安装臂的轮廓,最后切除安装槽与销轴孔,建模过程中需要重点保证铰接槽与销轴孔的平行度公差,避免后续装配时出现销轴卡滞的问题,所有配合面的粗糙度建议控制在Ra1.6,非配合面可以放宽到Ra6.3,兼顾加工成本与使用性能。
