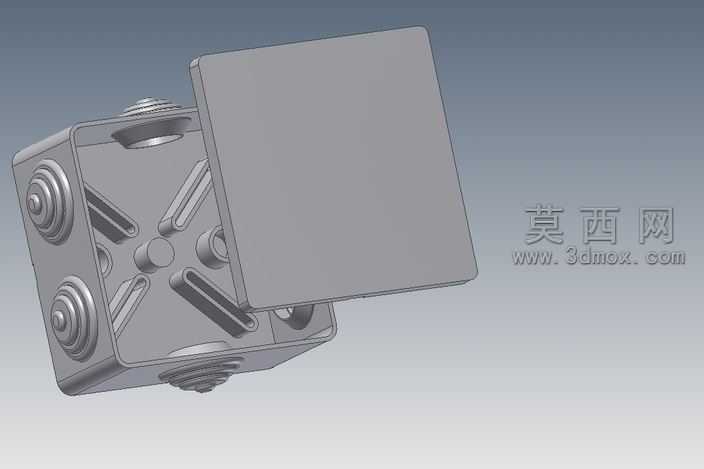

85×85规格电气接线盒结构设计

本款电气接线盒采用三维参数化建模方式完成整体设计，整体外廓尺寸严格控制为85×85毫米，适配常规室内外电气布线的安装空间需求。建模过程中首先对盒体与盒盖的配合基准进行精准定位，通过草图约束确定盒体侧壁的走线孔位分布，四个侧面均预留适配不同线径电缆的穿线结构，孔位周边设计有加强筋结构，既提升穿线部位的结构强度，也为后续安装防水锁头、密封胶圈预留了装配余量。盒体内部设计有纵横交错的加强筋布局，在不额外增加壳体壁厚的前提下，大幅提升盒体的抗挤压、抗形变能力，同时筋条之间的预留空间可方便端子排的固定安装，满足多回路电缆的接线、分线需求。盒盖与盒体采用贴合式平面配合结构，配合面预留密封槽位，可加装橡胶密封垫实现IP65级别的防护效果，避免灰尘、水汽侵入盒体内部影响电气连接稳定性。建模阶段对所有装配间隙进行了公差模拟，确保盒盖开合顺畅，装配后无错位、翘边问题。材质设定上默认选用阻燃ABS工程塑料作为壳体基材，渲染时还原塑料材质的哑光磨砂质感，同时可根据使用场景切换为铸铝、不锈钢等金属材质效果，适配工业防爆、户外重载等不同使用环境。设计过程中充分考虑接线操作的便利性，盒体内部预留充足的接线操作空间，边角处均做圆角过渡处理，避免安装过程中划伤线缆绝缘层或操作人员手部。整体结构兼顾防护性能、结构强度与装配便捷性，可直接用于电气布线工程的预制选型，也可作为衍生型号设计的基础模板，通过调整孔位数量、内部筋条布局快速适配不同的接线容量需求。
