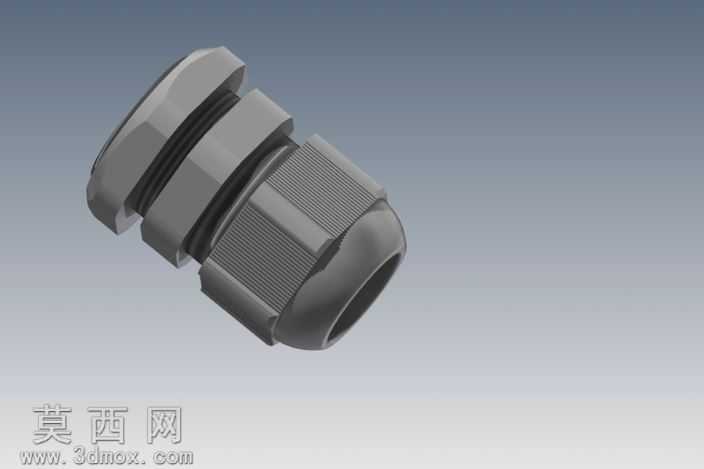

PG13型电缆锁定穿线连接器结构设计

本作品为PG13规格电缆穿线锁定连接器，采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循PG螺纹标准的尺寸规范，对各部件的配合公差进行了精准设定，确保各组件装配后无干涉、配合顺畅。模型整体分为锁紧螺母、主体基座、夹紧爪圈、密封胶圈四个核心组成部分，建模时首先绘制主体基座的回转截面草图，通过回转特征生成主体基础结构，再对主体表面的防滑滚花区域进行阵列纹理刻画，还原实物表面的防滑握持结构，保证手动旋拧时的摩擦力表现。锁紧螺母部分同样采用回转特征生成基础外形，在内侧加工出与主体匹配的PG标准内螺纹，外侧设计六方旋拧结构与防滑滚花组合的外形，既满足扳手紧固的受力需求，也兼顾手动微调的操作便利性。夹紧爪圈部分采用多瓣式弹性结构设计，建模时通过环形阵列生成均匀分布的夹紧瓣，每瓣夹紧爪的内侧设计有内凹的弧形咬合面，当锁紧螺母旋紧时，夹紧爪会沿主体的锥面均匀向内收缩，从而抱紧穿过的电缆外护套，实现电缆的轴向锁定与径向密封。密封胶圈采用弹性体材质模拟，建模时还原了胶圈的唇边结构，在电缆穿入后胶圈唇边会贴合电缆外表面，配合夹紧爪的压紧力实现IP等级的密封防护效果。渲染阶段采用金属哑光材质模拟连接器主体的尼龙加玻纤材质质感，对滚花区域进行粗糙度参数调整，还原磨砂防滑的表面触感，金属螺纹部分采用略带金属光泽的硬质塑料材质，密封胶圈采用半哑光的黑色橡胶材质，通过打光调整突出各部件的结构层次，清晰展示内部装配关系与外部操作结构。设计过程中充分考虑了连接器的实际使用场景，在保证结构强度的前提下优化了各部件的壁厚，避免出现注塑成型时的缩痕问题，同时对夹紧爪的弹性变形量进行了模拟验证，确保在适配PG13规格对应线径范围的电缆时，既能提供足够的锁紧力防止电缆拉扯松脱，又不会因夹紧力过大损伤电缆外护套。整体模型装配关系完整，可直接用于工程出图、产品展示以及配套结构的适配设计参考。
