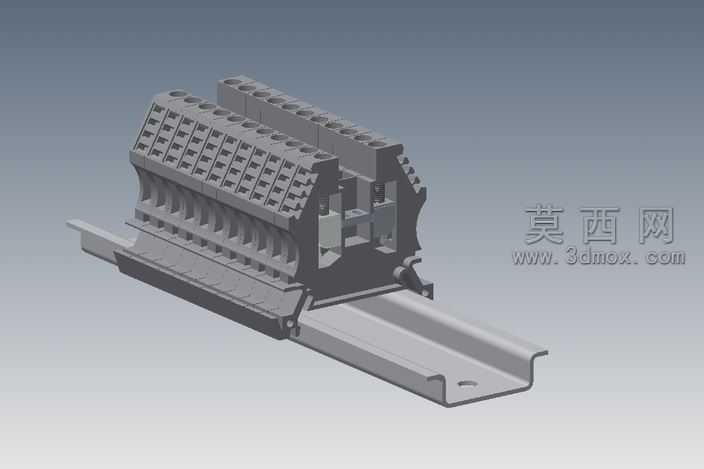

本模型为导轨安装式多回路电气夹紧接线组件,采用三维参数化建模完成整体结构设计,建模过程中严格遵循电气接线端子的通用安装规范,先完成标准DIN导轨的基准建模,再依次构建端子基座、内部导电夹片、锁紧压块、标识插槽、侧边固定卡扣等核心结构,所有配合部位均预留合理的装配公差,确保各部件可实现无干涉装配。模型渲染阶段采用哑光阻燃工程塑料材质模拟端子基座外壳,表面做细微的磨砂纹理处理还原工业塑胶件的真实质感,内部导电夹片采用镀锡铜合金材质,添加轻微的金属反光效果区分绝缘与导电部件,底部导轨采用镀锌钢板材质,表面做均匀的钝化层质感处理,整体渲染光影柔和,清晰展现各部件的结构层次与装配关系。结构设计上采用模块化拼接思路,单组端子为独立单元,可根据接线回路数量沿导轨方向自由拼接扩展,每一路端子内部设置独立的导线夹紧腔,通过螺丝驱动压块下行实现导线的压紧固定,压块表面设计防滑齿纹增大与导线的接触摩擦力,避免导线受外力拉扯出现松脱,基座两侧设计弹性卡扣,可直接卡装在标准导轨上实现快速固定,无需额外安装配件,端子顶部预留标识条插槽,可插入回路编号标识方便后期线路检修维护。设计过程中充分考量电气安全要求,相邻接线回路之间设置绝缘隔挡,避免不同回路导线接触引发短路故障,基座底部设计防脱限位结构,卡装到导轨后不会出现沿导轨方向的滑动移位,整体结构紧凑合理,既满足多回路集中接线的使用需求,又兼顾安装便捷性与使用安全性,可直接用于电气柜内部接线布局的方案演示、安装模拟以及相关配件的选型参考。
------分隔线----------------------------
说点什么吧
- 全部评论(0)
还没有评论,快来抢沙发吧!
- 模板大小 3.2 MB
- 售价 10金币
- 浏览次数
- 系统要求 Autodesk Inventor,其它,效果图,
- 软件分类 通用五金配件
