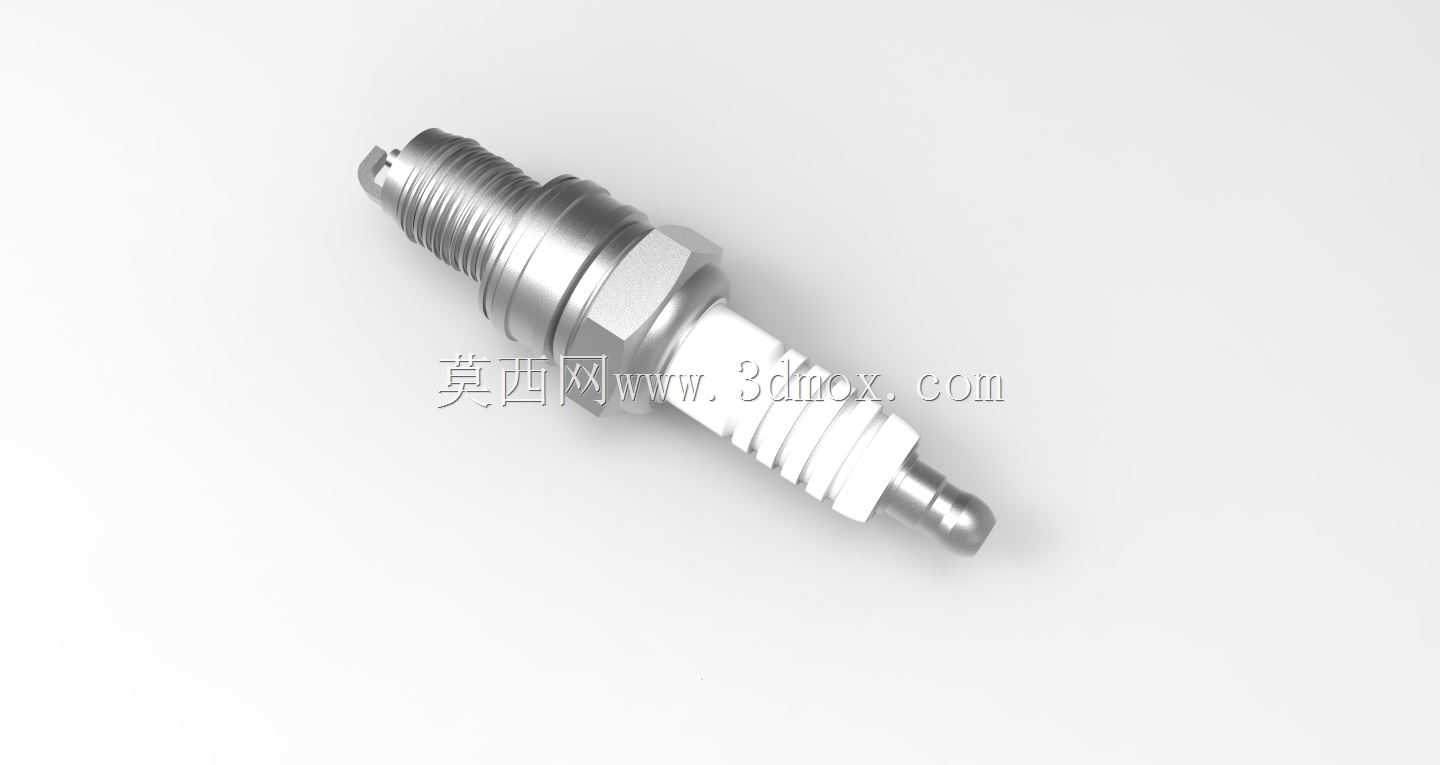

车用点火系统火花塞结构三维数模

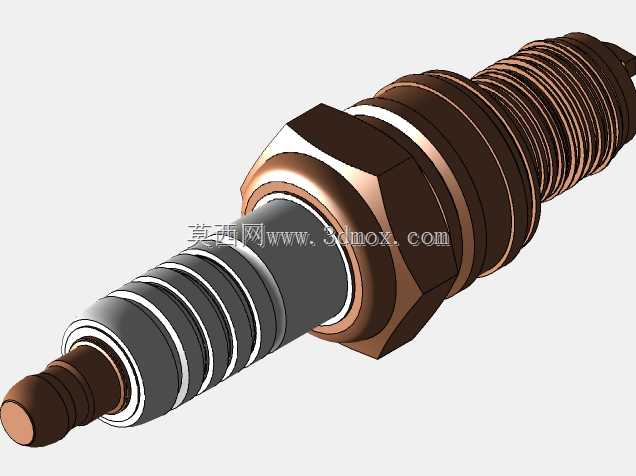

　　在往复式内燃机的点火系统设计中，火花塞是直接决定缸内燃烧起始相位的核心执行部件，这套三维数模完整还原了量产车用火花塞的全尺寸结构细节，覆盖从接线端到点火电极的全部装配特征，可直接用于发动机点火系统匹配校核、燃烧室周边结构干涉检查、维修拆装模拟等工程场景。从实际装车工况来看，火花塞的安装位置直接嵌入发动机气缸盖的燃烧室内侧，下端电极直接暴露在高温高压的燃烧混合气环境中，上端通过高压接线柱连接点火线圈输出端，工作过程中需要承受上万伏的高压脉冲放电，同时还要耐受数千摄氏度的瞬时燃烧高温、以及缸内往复爆震带来的机械冲击，因此结构设计上的每一处细节都直接关联使用寿命与点火可靠性。数模中完整呈现了金属壳体的外螺纹特征，

　　这部分是火花塞与气缸盖安装孔的配合结构，螺纹规格直接匹配主流乘用车汽油机的缸盖安装孔标准，设计时需要严格控制螺纹的有效啮合长度，过短会导致安装密封不足出现漏气，过长则可能伸入燃烧室过深，与活塞顶部运行轨迹发生干涉，同时壳体上的六角拧动面尺寸也符合标准套筒的配合要求，方便装配时施加规定扭矩，保证密封垫圈的压缩量处于合理区间。壳体内部的陶瓷绝缘件是数模重点还原的结构部分，这部分采用多段阶梯式的肋条设计，一方面是增加陶瓷件与金属壳体之间的爬电距离，避免高压电在壳体与中心电极之间出现沿面闪络，另一方面肋条结构也能提升陶瓷件的抗机械冲击能力，抵消缸内工作时的振动冲击，陶瓷件上端的接线端子采用压接式结构，可直接适配主流的高压点火线接头，

　　装配后能保证高压连接的接触可靠性，避免高速工况下出现接线松脱导致的缺缸问题。下端的电极结构还原了量产件的侧电极折弯特征与中心电极的突出尺寸，中心电极与侧电极之间的点火间隙严格按照量产件的标准值设定，这个间隙值直接影响点火能量的释放效果，间隙过大需要更高的点火电压才能击穿混合气，容易出现高速失火，间隙过小则会导致点火能量不足，混合气燃烧不完全，数模中电极的伸出长度也做了精准还原，设计燃烧室结构时可直接导入数模校核电极与活塞气门的运动间隙，避免发动机高压缩比设定下出现运动干涉。从建模逻辑来看，这套数模采用了分零件建模再装配的结构，金属壳体、陶瓷绝缘体、中心电极、侧电极、密封垫圈、接线端子都作为独立零件存在，可单独导出用于有限元分析场景，

　　比如做陶瓷件的热应力仿真、电极的烧蚀寿命分析、壳体螺纹的拧紧力矩校核时，可直接提取对应零件的几何特征，不需要额外做几何清理。在发动机整机的三维装配场景中，导入这套火花塞数模后，可直接完成缸盖部分的装配闭环，检查点火线圈与火花塞上端的接线空间是否充足，周边的线束布置是否与火花塞拆装路径存在干涉，也可用于维修培训场景下的拆装流程模拟，让维修人员直观理解火花塞的装配层级与配合关系，避免实际操作中出现拧坏螺纹、陶瓷件碎裂等问题。不同于简化的示意模型，这套数模还原了所有影响装配与性能的细节特征，比如壳体与陶瓷件之间的密封填充结构、电极端部的倒角特征、接线端子的卡槽结构，这些细节在做虚拟装配、运动干涉检查时不会出现误判，能直接支撑工程设计阶段的校核工作，不需要设计人员再针对安装边界做二次补模。
