VNMG左右旋插入式车削刀架结构

　　这套刀架结构针对普通卧式车床、数控车床的外圆车削、端面车削及锥面仿形加工场景设计，适配标准VNMG系列菱形35度刀尖角可转位刀片，覆盖钢件、铸铁、有色金属等常见工件材料的半精与精加工工序，是中小批量机加工车间里通用性极强的切削装夹部件。从实际使用的角度看，刀架本体采用长条形方钢基体设计，截面尺寸匹配市面上绝大多数车床的四方刀塔装夹槽位，安装时无需额外加工适配垫块，直接通过刀塔压板压紧即可完成定位，装夹重复定位精度可控制在0.02mm以内，能有效减少换刀后的对刀辅助时间。

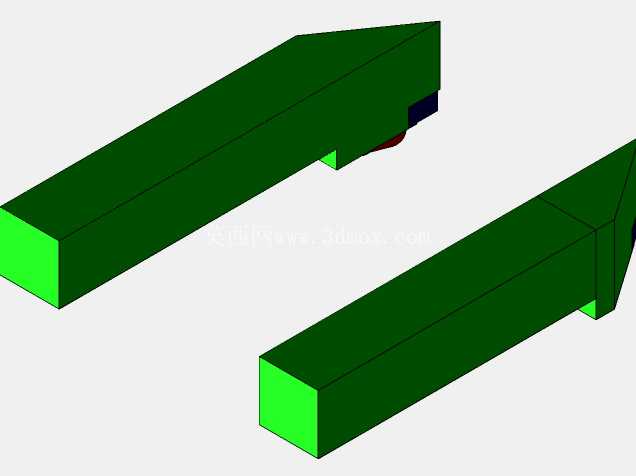

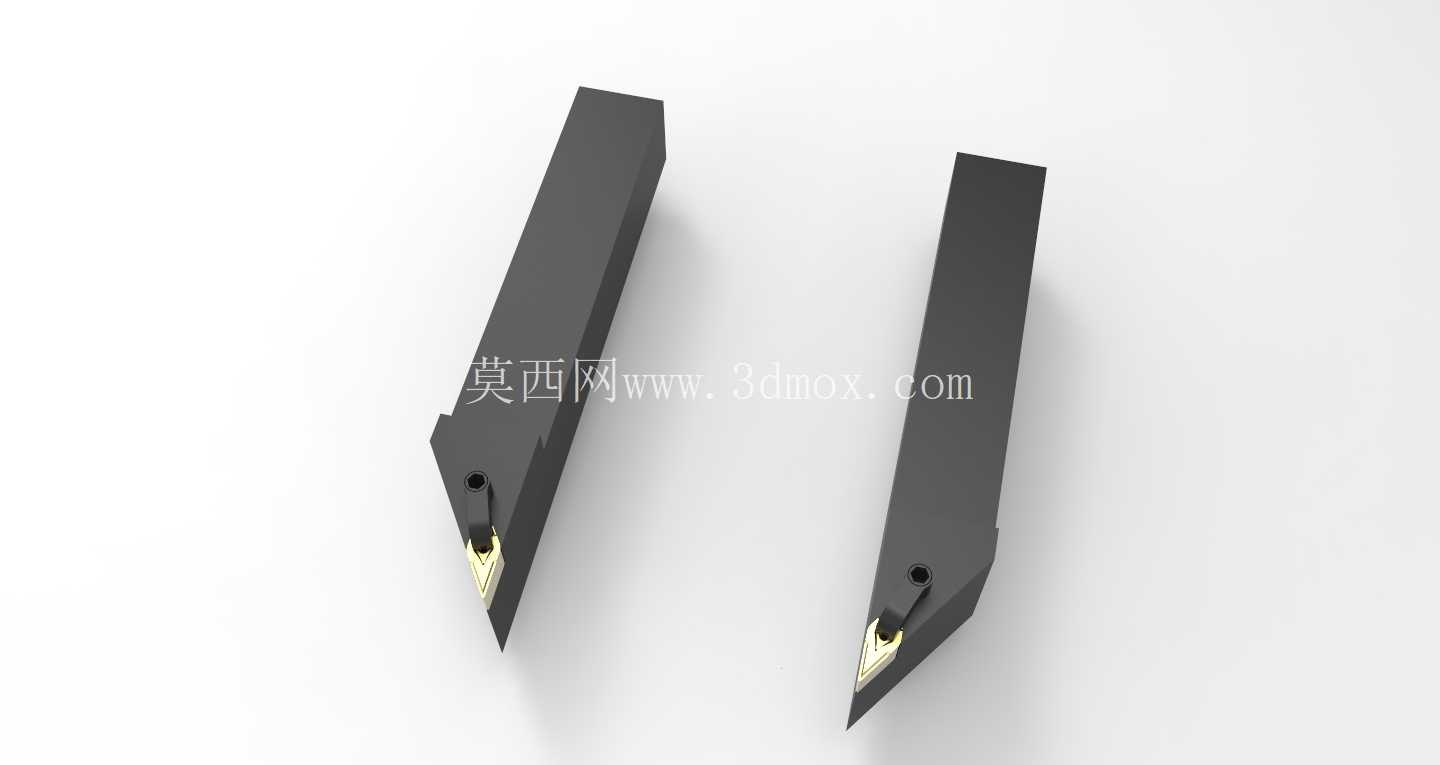

　　设计阶段特意区分了左旋与右旋两种结构，分别适配正向走刀与反向走刀的加工需求：右旋刀架用于常规的从主轴往尾座方向的外圆走刀，左旋刀架则可用于靠近主轴卡盘位置的端面切削、反向退刀式车削，避免刀架与卡盘、尾座顶尖发生运动干涉，在加工细长轴类零件时，两种刀架配合使用还能实现双向走刀，减少工件让刀带来的锥度误差。刀头位置的刀片压紧结构采用偏心螺钉加杠杆压紧的复合锁紧方式，相比单一的螺钉压紧，这种结构能在刀片承受断续切削冲击力时提供更稳定的夹持力，避免刀片移位导致的崩刀或加工尺寸超差；刀片槽的定位基面经过精度修型，与VNMG刀片的定位面完全贴合，更换刀片时无需重新调整刀尖高度，只要将刀片推入定位槽锁紧即可，刀尖高度误差不超过0.01mm，能大幅降低换刀后的尺寸调整工作量。

　　刀架本体的侧面设计有内冷通道接口，可接入机床的切削液供给系统，切削液能直接从刀头位置的喷嘴喷出，精准喷射到刀尖与工件的接触区域，相比传统的外部喷淋方式，冷却效率提升40%以上，同时能更及时地带走切削产生的细碎切屑，避免切屑刮伤已加工工件表面。从安装边界来看，刀架总长度控制在常规车床刀塔的允许悬伸范围内，装夹后悬伸量不超过刀杆截面高度的1.5倍，能保证切削时的刀架刚性，减少切削振动带来的工件表面振纹；刀头部位的避让角经过反复校核，在进行最大45度锥面车削时，刀架侧面不会与已加工面发生摩擦，适配最大背吃刀量可达3mm，进给量覆盖0.1mm/r到0.3mm/r的常规精加工参数区间。

　　在实际选型适配时，需要注意这套刀架仅适配VNMG系列的刀片，不可混用其他刀尖角的可转位刀片，否则会出现定位不牢、刀尖角度偏差的问题；安装时要保证刀架的压紧面与刀塔安装面完全贴合，不能夹杂切屑或杂物，否则会导致刀架倾斜，加工出的工件出现圆柱度超差的问题。日常使用中，每次更换刀片时需要清理刀片定位槽内的切屑与油污，避免杂质垫在刀片定位面下导致刀尖高度变化，影响加工尺寸稳定性；刀架上的压紧螺钉需要定期检查扭矩，避免长期受切削振动影响出现松动，尤其是在进行断续切削加工时，建议每加工20件就检查一次锁紧状态。这套结构的三维建模完全按照实际加工的尺寸公差搭建，所有配合面的尺寸、锁紧螺钉的位置、内冷通道的走向都与实物一致，可直接用于刀架的二次改型设计、加工工艺编制，也可作为数控加工仿真的刀具模型导入编程软件，验证加工走刀路径是否存在干涉，减少实际加工中的试切环节，提升工艺编制的效率。
