轻量化多辐条乘用汽车合金轮毂结构设计

　　在乘用汽车底盘行走系统的部件选型与结构设计环节，合金车轮是连接轮胎与车桥传动端的核心承载部件，其结构合理性直接影响整车行驶平顺性、转向响应精度以及非簧载质量控制水平。日常设计工作中接触的这类多辐条合金车轮，首先需要匹配对应车型的安装边界，轮辋部分的胎圈座直径、宽度需严格适配选定规格的子午线轮胎，轮心的定位孔直径、螺栓孔分布圆直径要与转向节或后桥半轴的轮毂轴头完全契合，避免出现安装偏心导致的高速行驶动平衡超标问题。

　　从实际使用场景来看，这类合金车轮主要适配家用紧凑型、中型乘用车辆，覆盖日常城市通勤、高速巡航以及常规非铺装路面行驶的工况，相比传统钢制车轮，其材料本身的导热特性能够更快带走制动过程中刹车片与刹车盘摩擦产生的热量，降低长距离制动后的热衰减风险，这也是乘用车型普遍选用合金车轮的核心原因之一。设计过程中，轮辐的结构排布并非仅考虑外观效果，每一条辐条的截面厚度、过渡圆角都需要经过受力校核：在车辆过弯时，侧向载荷会集中作用在轮辐与轮辋的连接位置，辐条的弧度设计需要将侧向力均匀分散到整个轮辋圈体，避免局部应力集中导致的辐条断裂风险；而在车辆经过颠簸路面承受垂向冲击时，辐条的形变空间又能吸收部分冲击能量，减少传递到悬架系统的振动载荷。

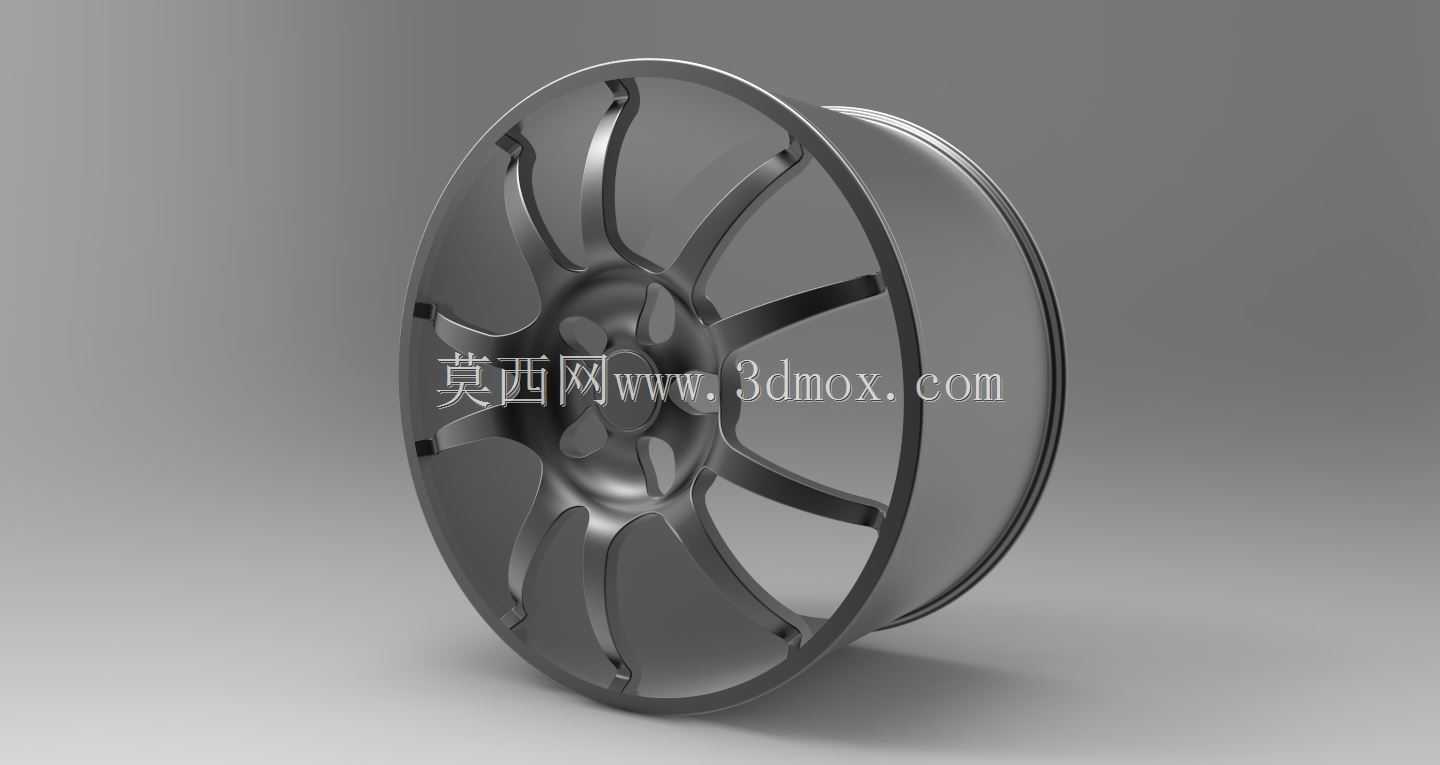

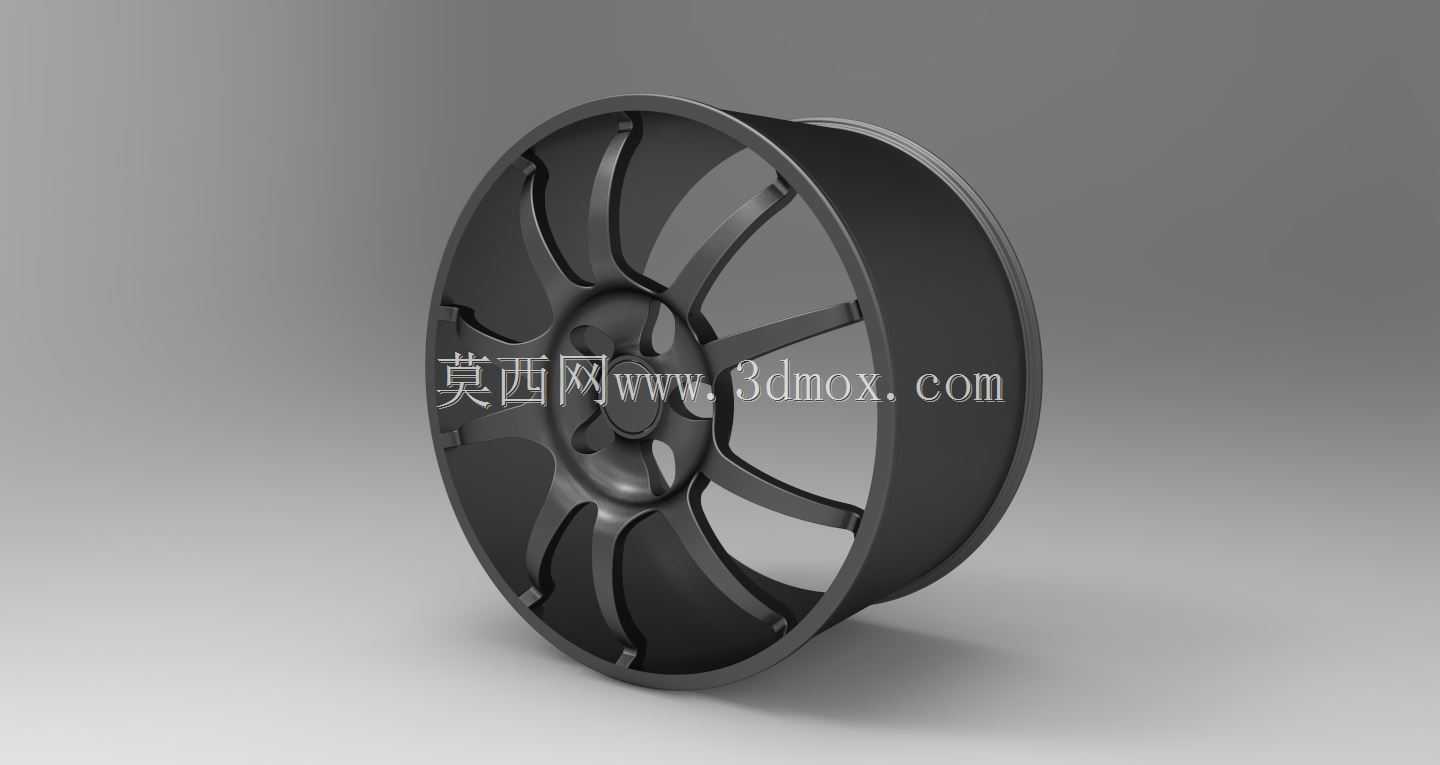

　　这款多辐条结构的合金车轮，在设计时特意将辐条做了等强度变截面处理，靠近轮心安装盘的位置截面厚度更大，能够承受传动系统传递的扭矩输出，靠近轮辋的位置逐渐收窄，在保证结构强度的前提下尽可能削减多余材料，实现非簧载质量的降低——非簧载质量每减少1kg，对整车行驶质感的提升效果相当于簧载质量减少5-8kg，这也是底盘部件设计中反复强调轻量化的核心逻辑。轮辋部分的轮缘位置做了加厚翻边处理，能够在轮胎受到侧向挤压时避免轮辋变形导致的轮胎脱圈风险，气门嘴的安装孔位特意避开了辐条的遮挡位置，方便后期轮胎充气、胎压监测模块的安装与维护。

　　从安装边界来看，轮心安装面的平面度需要控制在0.05mm以内，保证车轮与轴头安装面完全贴合，避免高速行驶时车轮出现轴向窜动；螺栓孔的位置度公差需要控制在0.1mm以内，保证每颗轮毂螺栓都能均匀承受锁紧力，不会出现单颗螺栓受力过大导致的断裂隐患。轮辐背面的减重槽设计并非随意挖除材料，所有减重区域都避开了应力传递的主路径，在不降低整体结构强度的前提下，进一步优化了车轮的转动惯量，让车辆起步、加速时的动力响应更加直接。

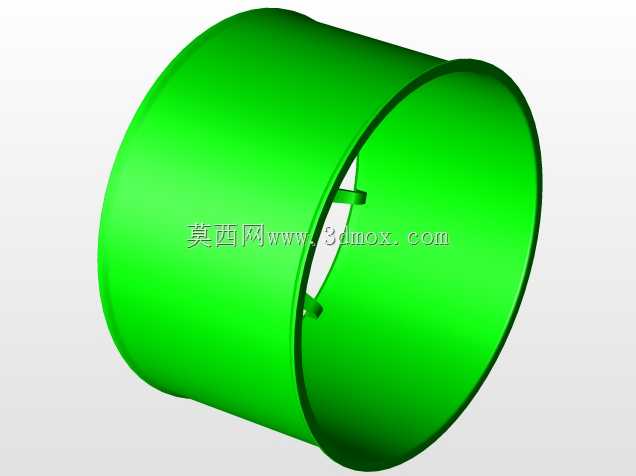

　　在实际建模过程中，这类车轮的曲面过渡需要保持G2连续，一方面是为了后期铸造、机加工环节的工艺可行性，避免出现应力集中的锐角结构，另一方面光滑的曲面也能减少车辆行驶时的空气紊流，在一定程度上降低轮腔位置的风阻系数。轮辋内部的胎圈座位置做了标准化的凸峰设计，能够在轮胎充气后牢牢卡紧胎圈，即使在轮胎胎压异常降低的情况下，也能避免轮胎与轮辋发生相对转动，保证行驶过程中的安全性。不同于赛道使用的大尺寸轻量化赛车轮毂，这款面向民用车型的合金车轮在设计时更多兼顾了日常使用的耐用性，辐条的间隙尺寸经过优化，能够兼容大部分市售的多活塞刹车卡钳安装，不会出现轮毂与卡钳发生运动干涉的问题，同时预留了平衡块的安装位置，方便后期轮胎装配时的动平衡校准。
