3/4英寸三孔菱形法兰带座轴承

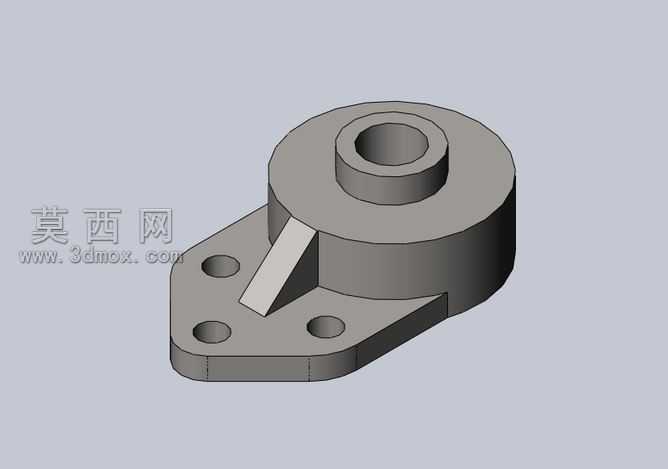

本模型为3/4英寸规格三孔法兰带座轴承，采用三维参数化建模方式完成全结构构建，建模过程中严格遵循机械设计标准尺寸规范，对轴承座、内圈、加强筋、安装孔等结构逐一进行特征绘制。首先通过草图绘制法兰底座的菱形轮廓，拉伸生成底座基体，在底座对应位置定位三个安装通孔，保证孔位间距符合行业通用安装尺寸要求；随后在底座中心位置绘制轴承套筒的截面轮廓，通过旋转凸台特征生成轴承容纳套筒，同时在套筒与底座的连接位置设计三角形加强筋结构，通过拉伸切除与圆角过渡处理，消除结构应力集中点，提升整体承载刚性。模型对轴承内圈的3/4英寸内孔进行精准尺寸约束，保证孔径公差符合对应轴承的配合要求，同时对所有棱边进行标准化倒角处理，还原实际零件的加工工艺特征。材质渲染方面，整体采用铸铁哑光金属材质，调整材质的粗糙度、金属度参数还原铸造轴承座的真实质感，对安装孔、内孔的加工面赋予轻微反光的机加工金属材质，区分铸造面与机加工面的视觉差异，渲染过程中采用柔和的环境光配合定向补光，清晰展现模型的结构层次与细节特征，避免阴影遮挡关键安装结构。设计过程中充分考虑该类轴承的实际使用场景，三孔菱形法兰的安装布局适配紧凑的安装空间，加强筋的设计可在承受径向载荷时减少底座变形，整体结构兼顾安装便捷性与承载稳定性，可直接用于机械装配的干涉校验、安装模拟以及非标设备的方案设计展示，所有特征均保留参数化编辑属性，可根据实际需求调整安装孔距、内孔直径、底座厚度等关键尺寸，适配不同的安装工况要求。
