三芯电源接插连接组件结构设计

　　日常民用与低压工业供电场景里，这类三芯接插部件是末端取电环节最常用的连接载体，区别于两芯无接地的接插结构，额外设置的接地插脚能够在设备出现外壳漏电故障时，将故障电流直接导入接地回路，触发前端漏电保护装置动作，避免操作人员发生触电风险，广泛适配手持电动工具、台式办公设备、小型工业电动器具这类带金属外壳的用电终端。

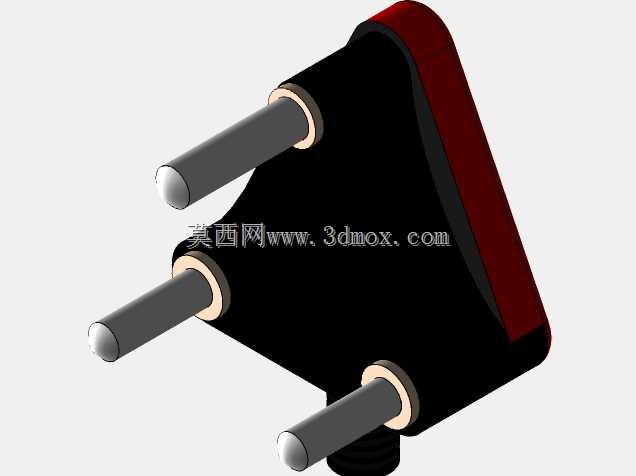

　　从结构设计逻辑来看，三个插脚采用非对称排布方式，接地插脚的长度略长于两个载流插脚，这个细节设计是为了保证插接过程中接地回路先于供电回路接通，拔离时接地回路后于供电回路断开，从结构层面杜绝插接动作过程中出现短暂无接地保护的空窗期。插脚根部设置的绝缘凸台，一方面可以限定插脚插入插座的深度，避免插脚根部过度受力出现弯折断裂，另一方面也能在插合后封堵插座与插头之间的缝隙，减少灰尘、水汽进入接插接触面的概率，降低接触不良、绝缘下降的故障概率。

　　主体外壳采用分体扣合式结构，内部设置有对应插脚的定位卡槽，装配时先将三个插脚压入卡槽完成径向定位，再将内部电源线与插脚尾部的接线端子通过压接方式完成连接，接线位置预留的线卡结构可以夹紧电源线外层护套，避免外部拉扯电源线时作用力直接传导到接线端子处，造成接线松脱、线芯断裂的问题。外壳外侧的红色装饰条并非单纯的外观装饰件，其凸起的棱边结构可以增加插拔时手部与外壳的摩擦力，即便手部沾有少量油污、汗渍，也能稳定施力完成插拔动作，不会出现打滑脱手的情况。

　　安装边界与尺寸适配方面，插脚的中心距、伸出长度、截面尺寸完全匹配通用国标10A三孔插座的插孔参数，插合后插脚与插座内部导电夹片的接触长度不小于12mm，保证额定载流工况下接触电阻稳定在毫欧级，避免长期通电时接触位置过热引发安全隐患。外壳尾部的出线孔设置有锥形护线套，出线方向与插头主体呈一定夹角，使用时电源线自然向下弯折，不会因为直角弯折造成线芯长期疲劳断裂，护线套的硬度控制在邵氏60度左右，既能够对弯折位置的线芯提供支撑，又不会因为硬度过高造成电源线弯折困难，影响狭小空间内的布线使用。

　　内部腔体的设计充分考虑了电气间隙要求，不同极性插脚之间的绝缘距离不小于3mm，带电部件与外壳外表面的绝缘厚度不小于1.5mm，即便在潮湿环境下使用，也能保证绝缘性能满足低压电器的安全要求。外壳合模位置设置有一圈密封止口，扣合后止口互相嵌合，能够阻挡日常使用中泼溅的水滴从合模缝隙进入内部，适配厨房、车间这类存在少量水汽、粉尘的使用场景。插脚表面采用镀镍处理，相比纯铜材质具备更好的抗氧化能力，长期暴露在空气中不会生成氧化层造成接触电阻升高，插拔过程中镀层的耐磨性能也更优，能够承受上千次的反复插拔而不出现露铜锈蚀的问题。
