对夹式软密封蝶阀工业结构设计

　　在化工流体输送、市政给排水、暖通空调循环水、轻工制程管路这类对低压流体通断控制有高频需求的场景里，对夹式软密封蝶阀是管路系统里占比极高的截断类阀件，这类阀件的核心优势在于结构紧凑、启闭扭矩小、安装占用空间远小于同通径的闸阀与截止阀，非常适合管路排布密集、安装操作空间受限的工况。从实际工程应用来看，这类蝶阀通常适配PN10、PN16等级的低压管路，适用介质多为常温清水、弱腐蚀性流体、压缩空气等，不适合高温高压、含硬质固体颗粒的强磨蚀性介质，这一点在选型阶段就需要结合管路工况明确边界，避免阀件选型失配导致的泄漏故障。

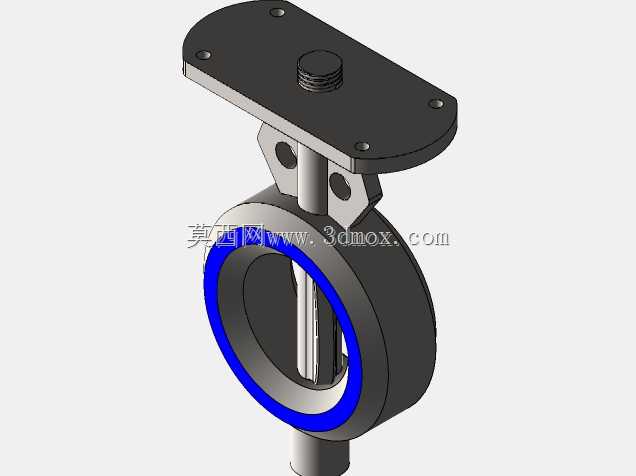

　　从结构设计逻辑来看，这款蝶阀采用对夹式安装结构，阀体本身不带法兰螺栓孔，安装时依靠管路两侧的配对法兰夹持固定，配套的螺栓会穿过两片法兰的安装孔将阀体夹紧在中间，这种设计直接压缩了阀体的轴向尺寸，相比法兰式蝶阀能减少30%以上的轴向安装空间，同时降低了阀件自身的重量，对于大口径低压管路来说，能有效降低管路支架的承重负载。阀板采用中线式结构设计，阀板的回转中心与管路中心、密封面中心完全重合，启闭过程中阀板绕阀杆做90度回转，当阀板回转至与管路轴线平行位置时阀门完全开启，此时阀板的流阻系数极低，介质流经阀件时的压力损失远小于同通径的截止阀，非常适合对管路压损控制有要求的循环水系统。

　　密封结构是这款蝶阀的设计核心，阀体内圈镶嵌的蓝色软质密封衬圈，采用整体包覆式结构嵌在阀体的内圈槽内，密封面与阀板外圈完全贴合，当阀门处于关闭位置时，阀板挤压软质衬圈形成均匀的密封比压，完全阻断介质的流通路径，避免管路内的流体从阀板与阀体的配合间隙处泄漏。相比硬密封蝶阀，这种软密封结构的密封精度更高，能达到零泄漏等级，同时启闭过程中阀板与密封衬圈的摩擦阻力更小，配套的执行器不需要输出过大的扭矩就能完成启闭动作，不管是配套手动手柄、蜗轮头还是气动电动执行机构，都能获得稳定的启闭效果。

　　上部的支架结构是连接阀体与执行机构的关键承载部件，支架采用带加强筋的板式结构，两个对称的减重孔同时兼顾了轻量化与结构强度需求，支架顶部的安装平台加工有标准的执行器安装孔位，孔位的位置度公差控制在0.1mm以内，保证阀杆与执行器输出轴的同轴度，避免安装不同心导致的阀杆卡涩、密封偏磨问题。阀杆采用上下两段式支撑结构，阀杆与阀板之间采用扁方配合传递扭矩，配合位置设置有防脱出结构，避免阀门在带压工况下阀杆被介质压力顶出造成安全事故。

　　从安装边界来看，这类对夹式蝶阀在管路排布时需要预留足够的操作空间，如果是配套手动手柄，需要预留手柄90度回转的操作空间，避免手柄被周边管路或支架阻挡无法完全启闭；如果是配套气动或电动执行机构，需要预留执行器的安装与接线空间，同时要保证执行器上方有足够的检修空间，方便后期更换密封件、维护执行机构。安装过程中需要注意，阀体两侧的密封垫片要与管路法兰同轴，夹紧螺栓要采用对角均匀拧紧的方式，避免单侧受力过大导致阀体变形，进而引发阀板卡涩、密封泄漏的问题。日常运维过程中，这类软密封蝶阀不需要频繁加注润滑脂，只需要定期检查阀杆处的密封填料是否有泄漏、启闭动作是否顺畅即可，当出现关闭后泄漏量增大的情况，优先检查密封衬圈是否有磨损、阀板是否被介质中的杂质卡滞，不要盲目加大执行器的关闭力矩，避免压坏软质密封衬圈导致密封完全失效。
