带快接结构的直通式流量调节蝶阀

　　这款蝶阀的结构设计完全围绕小口径管路的快速装拆与流量调节需求展开，在民用净水、小型化工试验管路、实验室流体输送、农用灌溉支管这类需要频繁拆装维护的场景里适配性极强。从实际使用逻辑来看，它的核心作用是对流经管路的流体做节流调节，而非硬密封截断，因此密封面的设计预留了微小的调节余量，避免阀板在小开度区间出现卡滞、啸叫的问题。

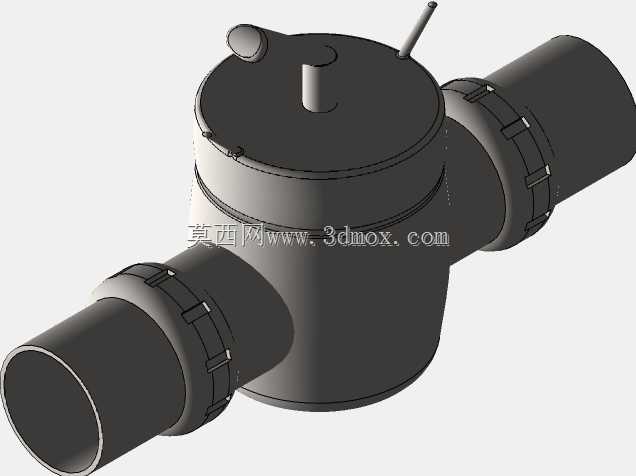

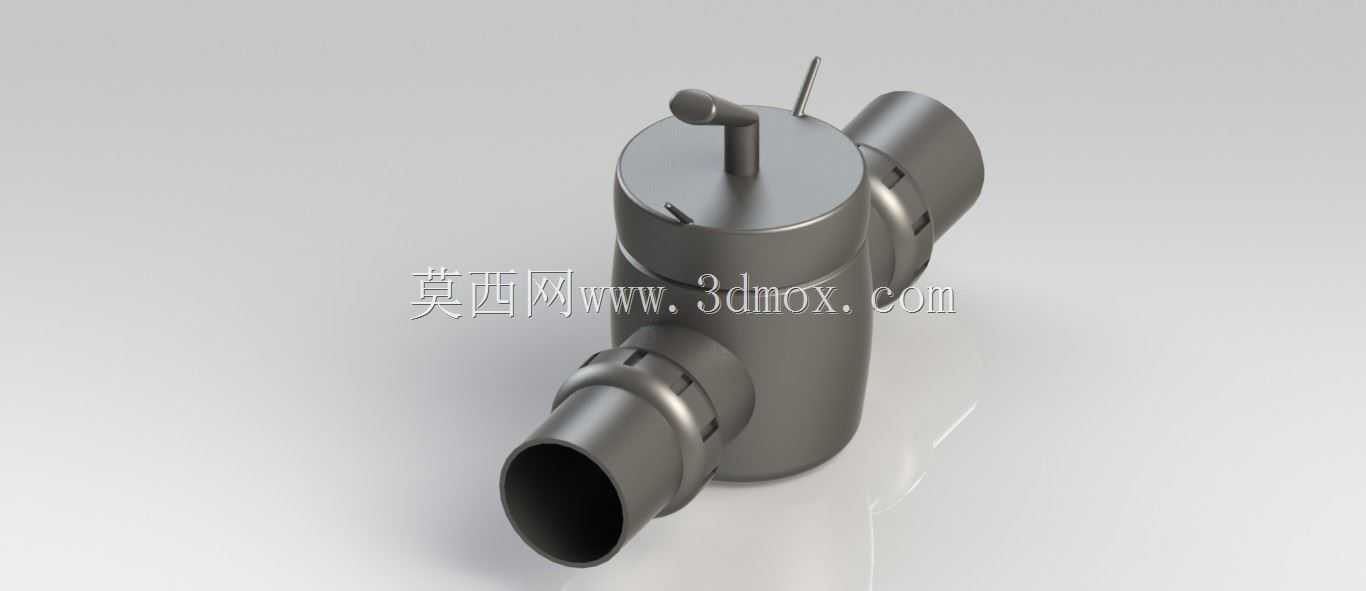

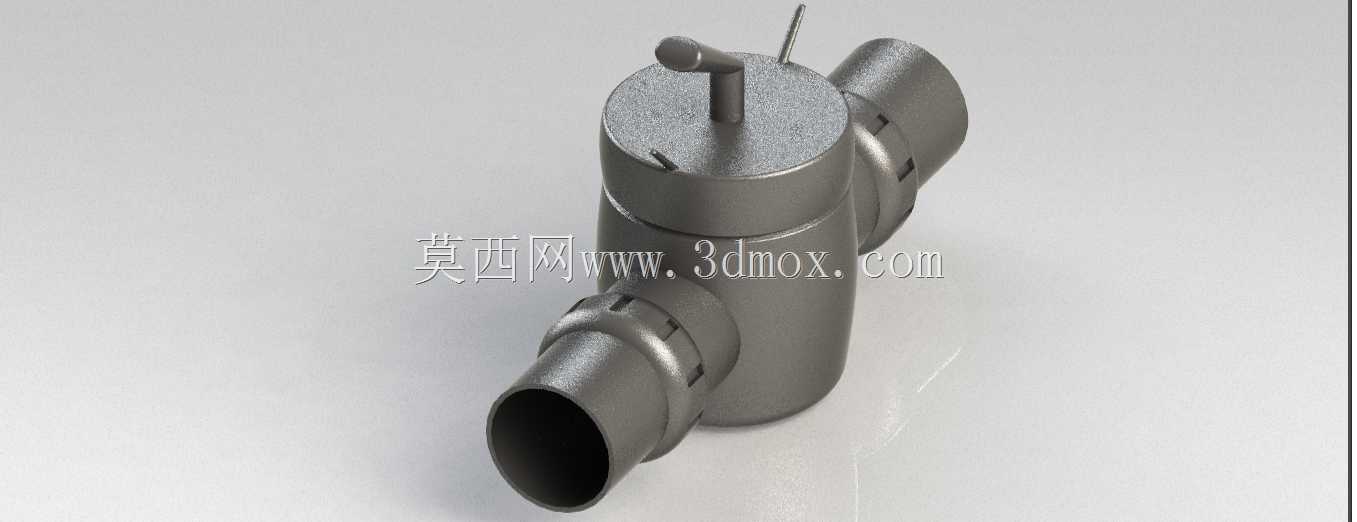

　　从结构细节上看，阀体采用直通式流道设计，没有突兀的缩径结构，流体经过阀腔时的压损比同口径角式阀降低近三成，在低压重力流管路中使用时，不会因为阀件阻力造成上游液位壅高。两端的快接接头直接与阀体一体铸造成型，接头外壁的环形压痕是专门为软管卡箍设计的定位槽，安装时不需要额外做标记，把软管推到压痕位置再锁紧卡箍，就能保证接头插入深度一致，不会出现软管脱开、渗漏的问题，比传统螺纹连接的安装效率提升两倍以上，尤其适合现场没有套丝工具、需要快速布管的临时管路场景。

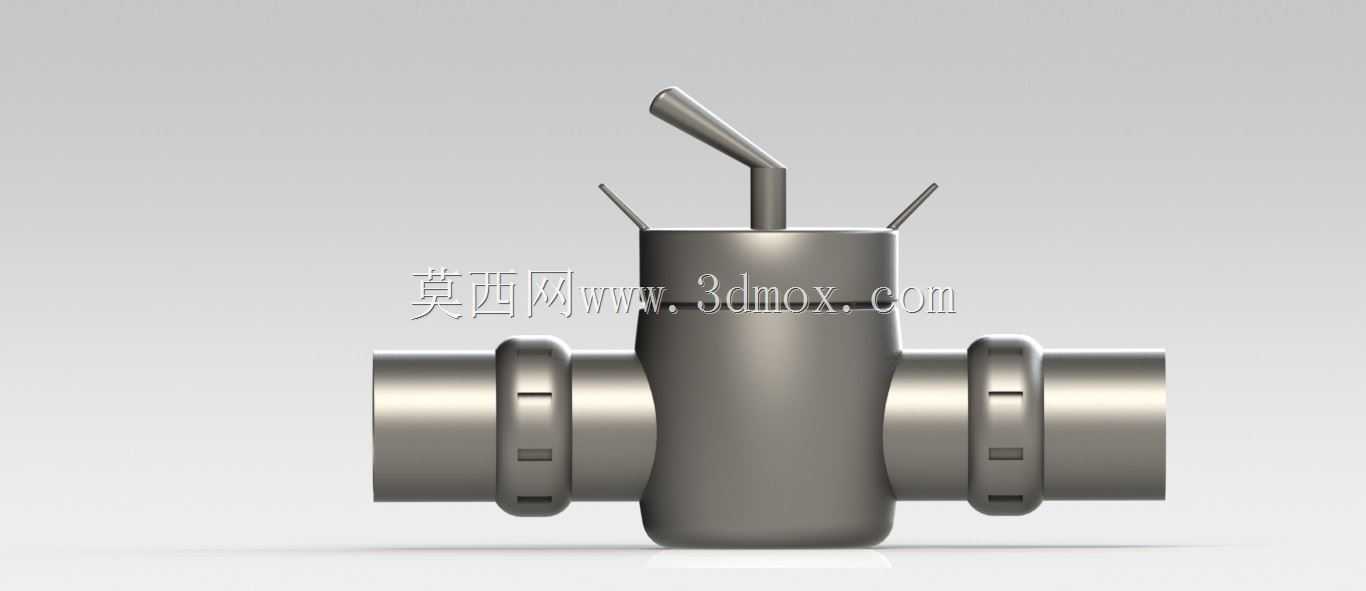

　　顶部的操作手柄做了偏心限位设计，手柄转动90度即可实现全开到全关的行程，手柄根部的压痕结构是专门为拆卸执行器预留的施力位置，如果后续需要加装气动执行器实现自动控制，不需要额外制作拆卸工装，用普通卡簧钳配合平口螺丝刀就能把手动手柄拆下来，直接适配标准尺寸的阀杆连接法兰，不用对阀体做二次加工。阀盖与阀体的连接采用抱箍式结构，而非传统的螺栓法兰连接，日常维护清理阀腔杂质的时候，只需要松开抱箍就能取下阀盖，抽出阀板组件清理结垢、更换密封件，整个维护过程不需要把阀体从管路上拆下来，大幅降低了运维的时间成本。

　　从安装边界来看，这款阀的整体轴向尺寸比同口径法兰蝶阀短40%，安装时不需要在管路两侧预留太长的操作空间，在紧凑型设备的内部管路布局里，比如小型冷水机、台式实验设备的内置管路，不会因为阀件尺寸过大挤占其他元件的安装位置。阀杆的密封采用双层O型圈结构，第一层负责阻挡流体中的固体颗粒进入密封槽，第二层负责静密封，即使在带少量泥沙的灌溉水、含有微小颗粒的切削液管路中使用，也不会出现阀杆漏液的问题，密封件的更换周期比普通单密封结构延长一倍以上。

　　在流量调节特性上，阀板采用对称流线型设计，在30%-70%开度区间内，流量与开度的线性度较好，不会出现普通蝶阀小开度流量突变、大开度流量饱和的问题，做手动流量调节时，操作人员可以通过手柄的转动角度精准控制流量大小，不需要反复微调就能达到目标流量值。阀腔内部没有卫生死角，所有转角都做了圆弧过渡，在输送食品级流体、净水这类对卫生要求较高的介质时，不会残留介质造成变质污染，拆开冲洗就能完成清洁，符合小型食品加工设备的管路卫生要求。

　　实际选型时需要注意，这款阀的额定工作压力适配1.0MPa以下的低压管路，不适合高压蒸汽、高压输油这类高压工况，快接结构适配的是 Shore 硬度60-70度的橡胶或塑料软管，如果使用硬管连接，需要额外搭配快接转硬管的过渡接头，不能直接把硬管插在接头上锁紧，避免硬管端面顶坏接头根部的密封面。安装时要保证流体方向与阀体上的标识一致，虽然反向安装也能通流，但反向承压时阀板的受力方向会让密封面的比压降低，容易出现渗漏问题，同时会让操作手柄的转动力矩变大，长期反向使用会加速阀杆密封的磨损。
