家用嵌入式塑料浴缸结构设计方案

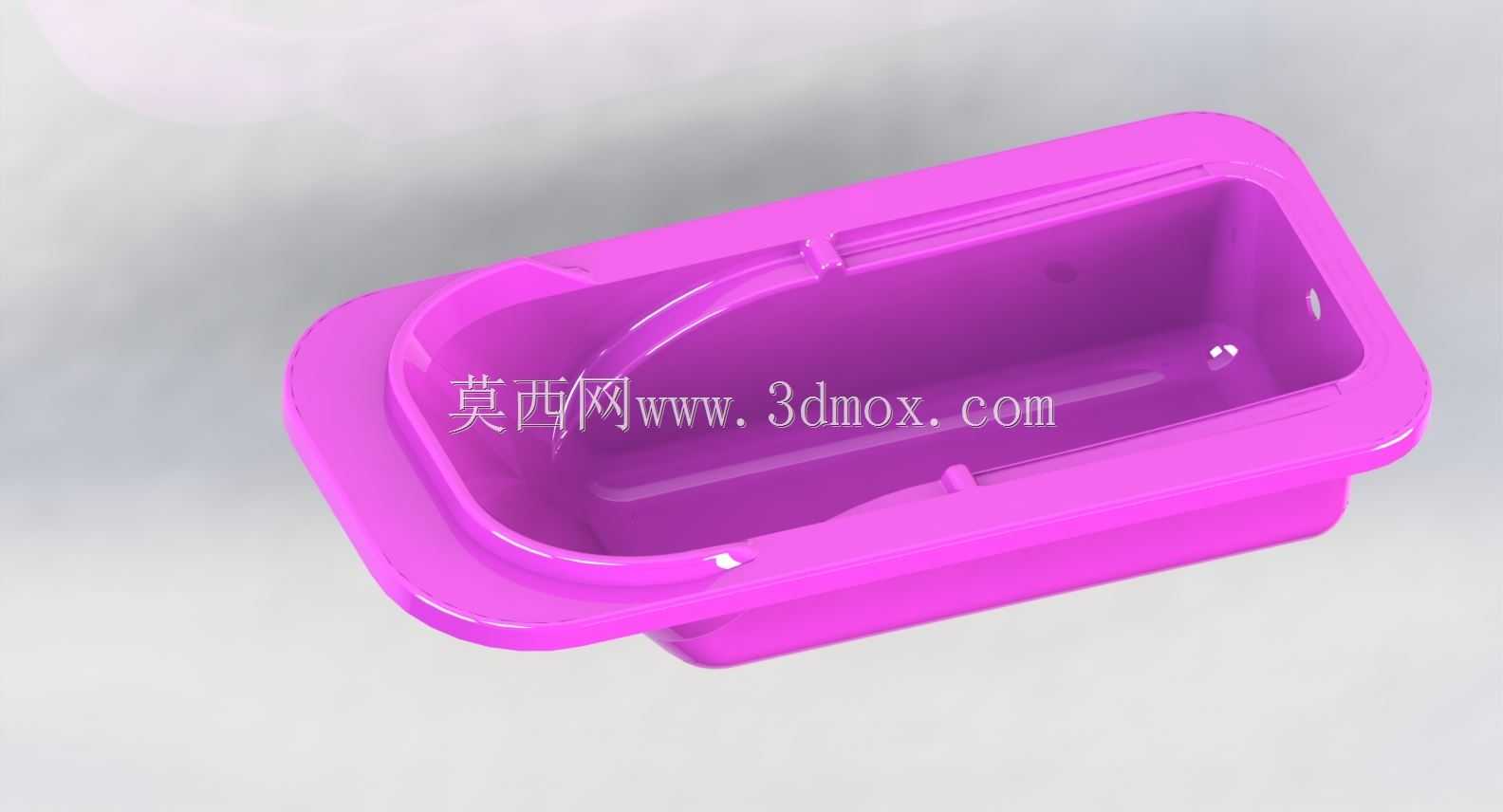

　　在民用卫浴产品的结构开发环节，嵌入式塑料浴缸的设计需要兼顾安装适配性、使用体验与成型工艺可行性，本次呈现的浴缸结构针对小户型卫浴空间的嵌入式安装场景做了定向优化，区别于传统铸铁或亚克力厚板浴缸的厚重结构，该款采用一体化注塑成型的壳体设计，整体壁厚控制在均匀的3.2mm区间，既保证了壳体的结构刚性，也能适配常规注塑机的成型工艺窗口，避免厚壁区域出现缩痕、翘曲等成型缺陷。

　　从实际使用场景出发，该浴缸的内槽深度做了针对性调整，槽体内部净深度控制在380mm，既满足成年人坐姿洗浴时的水位覆盖需求，也避免了过高的槽体导致进出不便的问题，槽体内部的圆角全部做了R15以上的过渡处理，一方面减少注塑成型时的应力集中，降低长期使用受温变影响出现开裂的概率，另一方面也便于日常使用后的清洁打理，不存在卫生死角。槽体底部设置了两处对称的定位凸台，高度为8mm，既可以在安装时快速定位底部的排水管件，也能在用户洗浴时起到防滑限位的作用，避免身体在湿滑槽内出现滑动磕碰的情况。

　　安装边界的适配是这类嵌入式洁具设计的核心要点，该浴缸的外沿翻边宽度统一为45mm，翻边底部做了2mm深度的止口结构，安装时可以直接搭在卫浴间预留的台面开孔边缘，止口结构能够限制浴缸在使用过程中出现横向位移，同时翻边与台面接触的平面做了0.5°的斜度处理，便于打胶密封后多余的密封胶能够顺着斜度溢出，不会在接缝处形成凸起的胶边，提升安装后的美观度。浴缸的整体外轮廓尺寸控制在长1200mm、宽700mm的区间，适配目前主流小户型卫浴间的常规预留开孔尺寸，不需要用户额外对台面进行裁切改造，降低现场安装的施工难度。

　　从结构功能的细节设计来看，槽体内部的溢水口位置设置在距离槽口上沿70mm的位置，采用隐藏式的开槽结构，溢水通道与主排水通道在壳体内部一体化成型，不需要额外加装溢水软管，减少了安装时的配件数量，也降低了后期使用过程中溢水管路脱落漏水的风险。槽体的外侧壁设置了纵横交错的加强筋结构，筋条高度为12mm，厚度为1.8mm，筋条的排布方向顺着壳体的脱模方向设置，不需要额外做抽芯结构，简化了注塑模具的结构复杂度，同时加强筋能够有效提升壳体的抗形变能力，即使在满水负载的情况下，槽体侧壁的形变量也能控制在1mm以内，不会出现侧壁外鼓导致密封胶开裂的问题。

　　在材料适配的设计考量上，该结构的壁厚均匀性控制在±0.2mm以内，能够适配ABS、PMMA复合亚克力等多种卫浴常用注塑材料，不同材料的收缩率差异可以通过模具的成型尺寸微调来适配，不需要对产品结构做大幅修改。翻边位置的圆角做了R3的过渡处理，避免安装时尖锐的边角划伤施工人员，也能减少运输过程中边角磕碰出现破损的概率。槽体内部的曲面全部做了连续的G2曲率过渡，一方面提升了洗浴时的身体贴合度，另一方面也让注塑成型时的塑料熔体流动更加顺畅，减少熔接痕的产生，提升产品的外观质量。

　　针对安装后的维护需求，该浴缸的排水口位置设置在槽体底部的最低处，底部整体做了1°的倾斜角度导向排水口，能够保证槽内的积水完全排净，不会出现残留积水滋生异味的问题。排水口的安装位采用标准的G1/2螺纹接口，能够适配市面上绝大多数通用的浴缸下水配件，用户不需要专门采购定制的排水组件，降低后期维护更换配件的成本。整体结构没有复杂的装配件，全部为一体化注塑成型的单一部件，生产环节的装配工序为零，能够有效提升生产效率，降低产品的制造成本，同时也减少了多部件装配带来的连接松动、密封失效等潜在故障点，提升产品的长期使用可靠性。
