壁挂式流体输送泵壳体结构设计

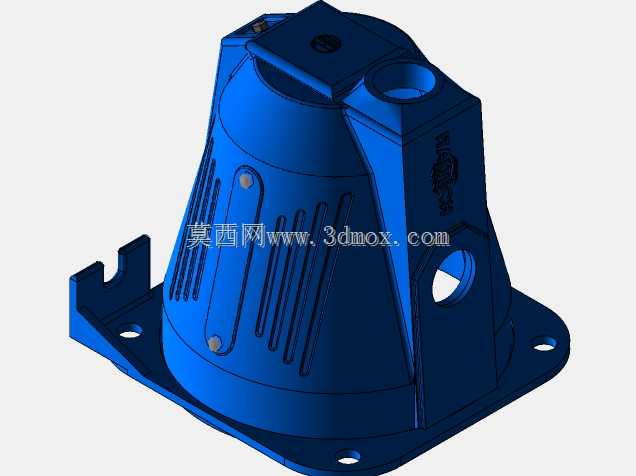

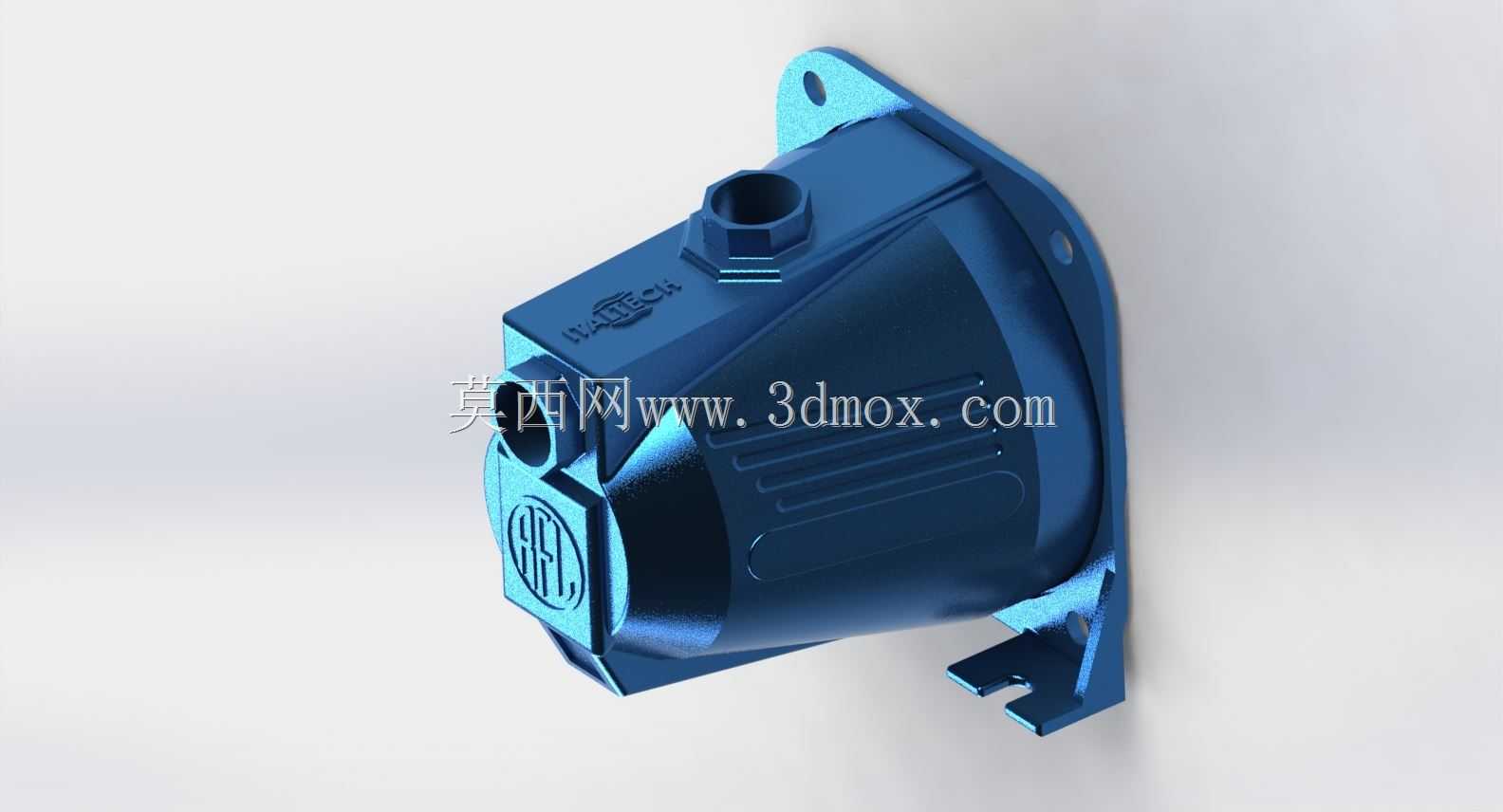

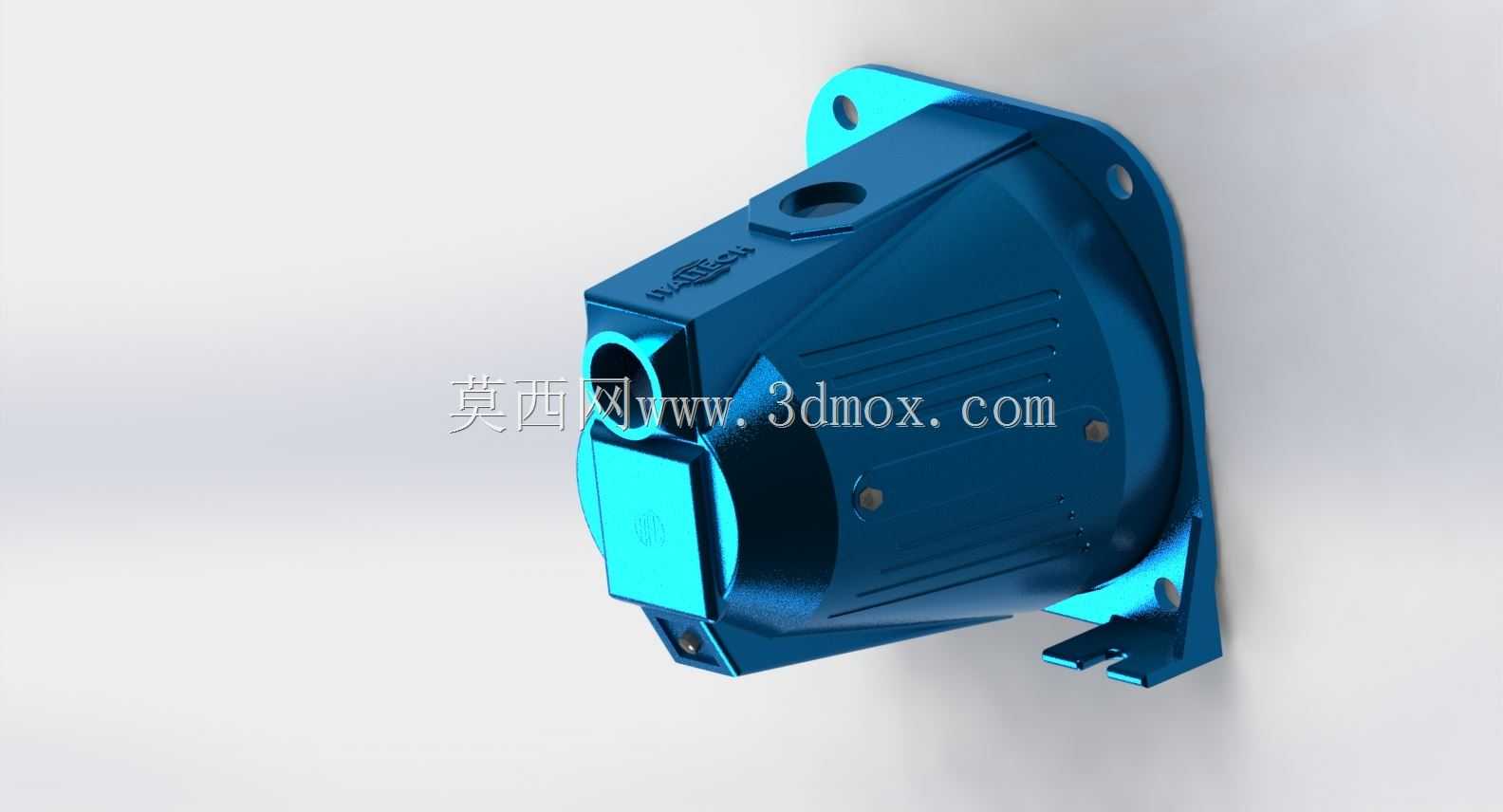

　　在民用供水、小型工业循环流体输送、暖通系统补水这类场景里，壁挂式安装的泵类设备一直是兼顾空间利用率与安装便捷性的主流选择，这款泵体的结构设计完全围绕这类场景的实际使用需求展开。从安装边界来看，壳体背部集成的带安装孔法兰支座，预留的四个固定孔位适配常规M8膨胀螺栓的安装间距，安装面做了0.2mm的平面度公差控制，贴墙安装时不会出现局部应力集中导致的壳体变形，底部额外延伸的两个带缺口支撑脚，既可以在壁挂安装时分担纵向载荷，也能适配落地支架的快速卡装需求，不用额外加工转接件就能实现两种安装方式的切换。

　　设计思路上，壳体采用一体化压铸成型的流线型腔体结构，摒弃了传统泵壳多段拼接的密封冗余设计，进水端与出水端的接口位置做了加厚凸台处理，螺纹接口深度控制在15mm，既能保证管路连接的啮合长度，又不会因为螺纹过长导致腔体内部流道出现突兀的截面突变。腔体内部的流道走向顺着叶轮的旋转方向做了圆弧过渡，没有直角拐点，能有效降低流体在腔体内的沿程阻力，减少运行过程中的湍流噪音，这一点在民用供水场景里尤为重要，能避免泵组运行时的低频噪音传递到建筑墙体。

　　从功能特性来看，壳体顶部预留的接线盒凸台做了IP54级的密封台阶设计，接线端的安装面与壳体主体一体成型，不用额外加装密封转接座就能实现电气部分的防水防尘，侧面的品牌标识区域做了下沉式凹槽设计，后期做表面喷涂处理时标识不会因为摩擦脱落，同时凹槽的深度控制在0.3mm，不会破坏壳体整体的结构强度。壳体的壁厚采用渐变式设计，安装支座、接口凸台这类受力位置壁厚为4mm，腔体主体的壁厚为2.5mm，在保证1.6MPa额定工作压力下的结构强度的同时，尽可能控制壳体的整体重量，降低壁挂安装时对墙面载荷的要求。

　　实际选型适配时，这款泵体可以匹配功率在0.37kW到0.75kW区间的内置叶轮组件，腔体内部的叶轮安装腔尺寸适配直径120mm的离心式叶轮，轴向定位台阶的尺寸公差控制在H7级，能保证叶轮装配后与腔体的间隙均匀，不会出现运转擦碰的问题。进出水接口的中心距控制在110mm，适配市面上主流的家用增压泵、小型循环泵的管路对接尺寸，替换旧设备时不用重新改动管路走向，能大幅降低现场安装的改造成本。壳体的外表面做了喷塑处理的预留工艺基准，安装支座的端面预留了工装定位孔，后期做表面处理时可以通过定位孔快速装夹，提升批量加工的效率。

　　在结构强度校核层面，这款泵体的安装支座与腔体连接的位置做了三角加强筋设计，筋位厚度为3mm，从支座端面一直延伸到腔体中部，能承受泵组运行时的振动载荷，避免长期运行后支座与腔体连接处出现疲劳裂纹。接线盒位置的凸台与腔体之间做了R5的圆角过渡，减少应力集中点，即使在冬季低温环境下，壳体也不会因为轻微的水锤冲击出现开裂问题。底部支撑脚的缺口尺寸适配常规的1.5mm厚镀锌安装卡板，卡装后不需要额外的螺栓固定就能实现临时定位，方便现场施工人员先固定泵体位置再锁紧安装螺栓，降低高空壁挂作业的操作难度。
