HVAC系统用冷凝式热交换换热结构

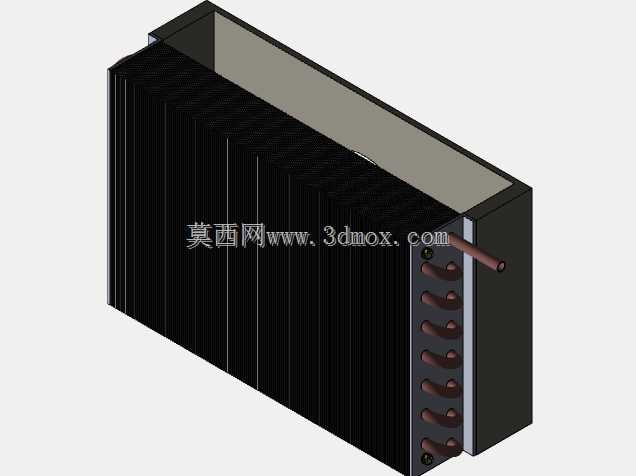

　　在制冷循环与暖通空调系统的换热环节中，冷凝式热交换器是承担气态制冷剂相变换热、将系统内热量向外传递的核心部件，这类部件的换热效率、流道设计与安装适配性，直接决定整套制冷或HVAC系统的运行能效与工况稳定性。从结构设计逻辑来看，该换热结构采用平行排布的密集立式翅片作为主要换热扩展面，翅片沿冷媒管路轴向整齐堆叠，通过增大空气侧与换热面的接触面积，强化自然对流或强制风冷场景下的热量传递效率；冷媒流道采用多回程蛇形弯管布局，单根冷媒管从结构侧端接入后，沿翅片组垂直方向做多次弯折排布，让进入冷凝器的高温高压气态制冷剂能够在管路内充分流动，逐步完成从气态到液态的相变换热过程，避免出现局部换热不充分导致的冷媒过冷度不足、系统冷凝压力波动等问题。

　　从实际安装适配的角度考量，该换热结构的整体外形为规整长方体，外部无突出的异形结构，安装时可直接嵌入HVAC机组的风道预留位或者制冷设备的散热舱内，侧端伸出的冷媒管接口采用标准等径圆管设计，可直接与系统的高压冷媒管路通过焊接或者锁母方式对接，无需额外做转接结构适配。翅片组与侧边的固定端板采用压合固定工艺，端板上预留的安装孔位可直接与设备机架通过螺栓锁紧，安装边界清晰，不需要在设备内部额外设计复杂的固定支架，能够有效缩减设备整体的装配空间占用。

　　在实际工况运行中，这类换热结构可适配多种常规制冷剂的冷凝换热需求，无论是家用小型制冷设备的风冷冷凝段，还是中型HVAC系统的室外换热单元，都可以根据实际换热量需求调整翅片密度与管路排布长度。设计过程中需要重点考量翅片间距的取值：若应用在多尘的室外工况，可适当加大翅片间距减少积灰堵塞风险，若应用在洁净度较高的室内机组场景，可缩小翅片间距提升单位体积的换热效率；蛇形弯管的弯折半径经过统一校核，既保证管路内冷媒流动的阻力处于合理区间，不会造成额外的冷媒压损影响系统循环效率，也避免弯折半径过小导致的管路截面积变形、冷媒流通不畅问题。

　　从结构强度的角度来看，堆叠式翅片除了承担换热功能外，自身的密集排布结构也能形成一定的结构支撑力，配合两端的固定端板，整体结构在常规运输与运行振动场景下不会出现翅片倒伏、管路移位的问题。侧端的管路排布采用等间距垂直排列，相邻管路之间预留足够的间隙，既保证翅片与管路的接触热阻处于较低水平，也方便生产过程中的胀管工艺实施，让管路外壁与翅片开孔紧密贴合，减少接触热阻带来的换热效率损失。在实际选型匹配时，设计人员可根据系统的额定冷凝负荷，匹配对应尺寸的该类换热结构，结合迎面风速的设计值校核实际换热量，确保在系统最高负荷工况下，冷凝器出口的冷媒过冷度能够满足系统节流元件的工作要求，避免出现气态冷媒进入节流段导致的制冷量衰减、压缩机液击等故障风险。
