斜切锯切割工装设备三维结构设计

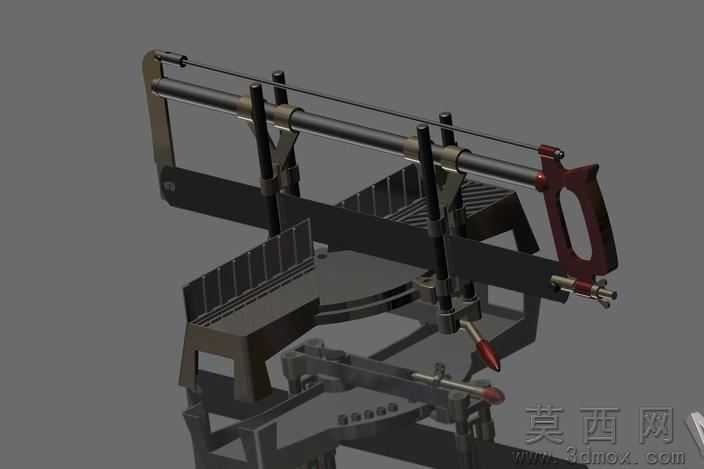

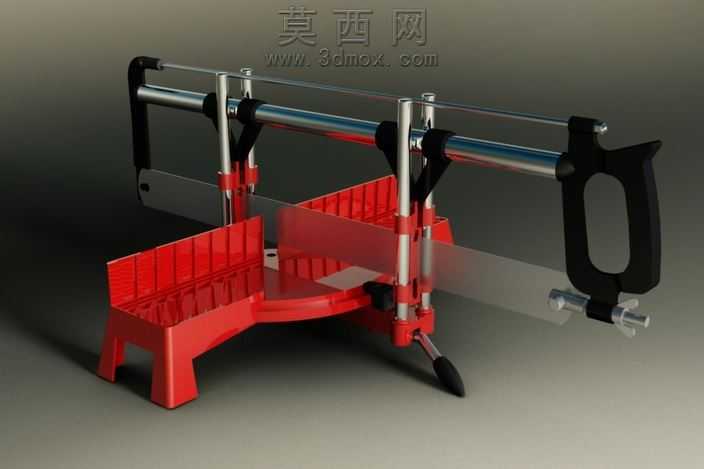

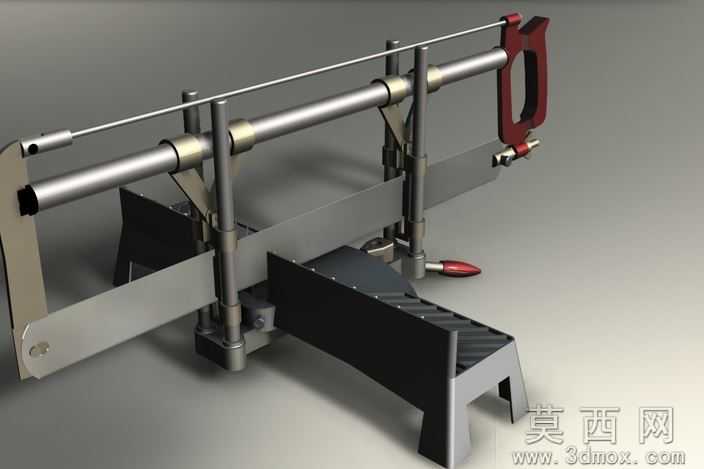

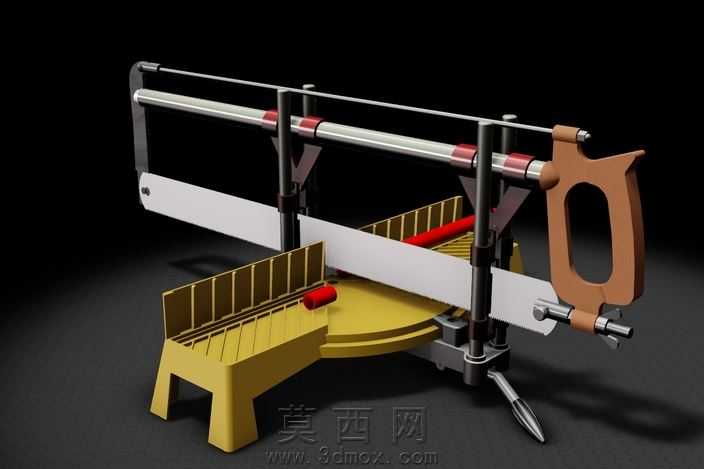

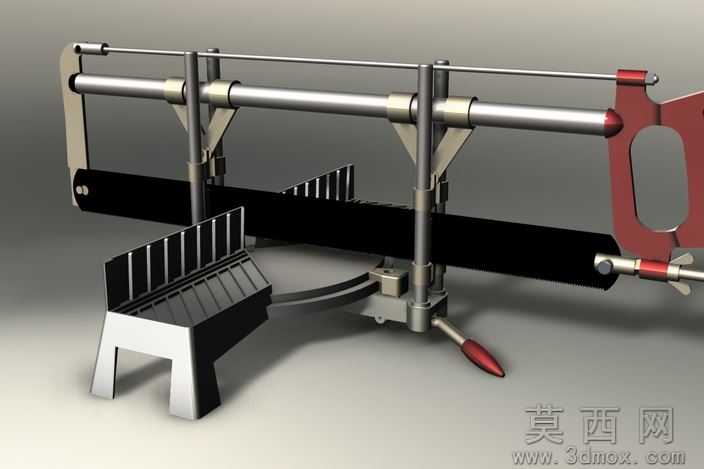

本作品为斜切锯切割工装的三维数字化设计成果，整体建模过程严格遵循机械加工设备的实际尺寸比例与功能逻辑，在三维建模软件中完成全参数化的零件绘制与装配约束搭建。建模阶段首先拆分设备核心组成模块：包含双导向杆支撑框架、可调角度定位靠模、锯条张紧机构、握持操作手柄以及工件承托工作台五大核心部分，每个零件均按照实际五金加工件的工艺特征进行细节还原，比如导向杆的圆柱面光洁度特征、靠模的定位齿槽结构、手柄的人体工学曲面弧度、工作台的支撑脚防滑倒角都做了精细化建模处理。渲染阶段采用金属材质与工程塑料材质分层赋予的方案，导向杆、金属支架部分赋予高反光不锈钢材质，调整粗糙度参数模拟真实金属件的磨砂质感，锯条部分赋予高碳钢深色哑光材质，手柄部分赋予红棕色工程塑料材质并添加细微颗粒纹理模拟注塑表面质感，工作台靠模部分采用黑白撞色的硬质合金材质区分定位面与支撑面，地面采用浅灰色哑光水泥材质作为衬托，打光采用三点布光方案，主光源从斜上方45度投射突出设备的结构轮廓，辅光源补全暗部细节避免结构阴影过深丢失细节，顶光强化金属件的高光反射效果，最终渲染图清晰呈现出设备的整体装配关系与各部件的功能形态。结构设计上采用双平行导向杆作为锯切运动的导向机构，保证锯条往复运动的直线度，避免切割过程中出现锯条偏移导致的切面不平整问题；角度可调靠模通过底部圆弧导轨实现0到45度的角度调节，可满足不同角度斜切的加工需求，靠模表面的定位齿能够增大与工件的摩擦力，防止切割过程中工件移位；张紧机构可通过端部调节旋钮调整锯条的张紧力度，适配不同规格锯条的安装使用需求，同时保证锯切过程中锯条的刚性；握持手柄采用镂空式人体工学设计，既降低设备整体重量，又能提升操作时的握持舒适度，底部的操作拨杆可辅助锁定切割角度，提升操作便捷性。整体设计兼顾了手动切割工具的实用性与结构稳定性，所有运动部件均添加了合理的装配间隙，模拟真实设备的运动状态，可直接用于手动锯切工具的结构参考、教学演示以及工装改进设计参考。
