德式迫击炮弹外观结构三维建模设计

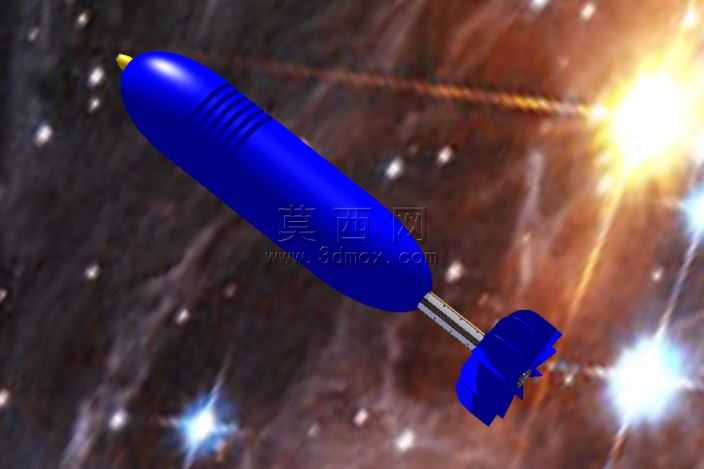

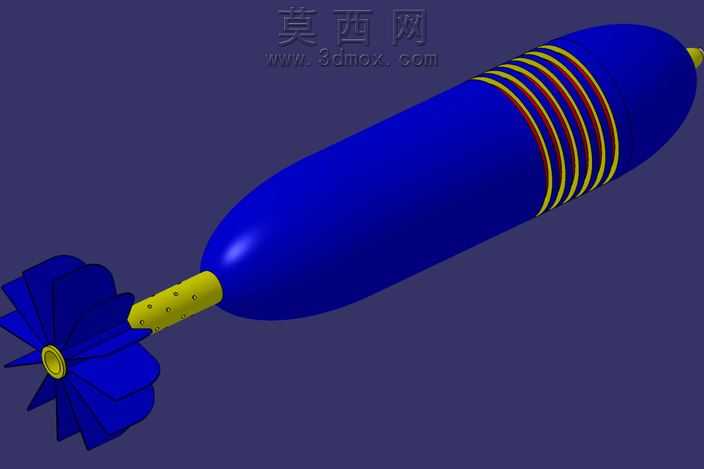

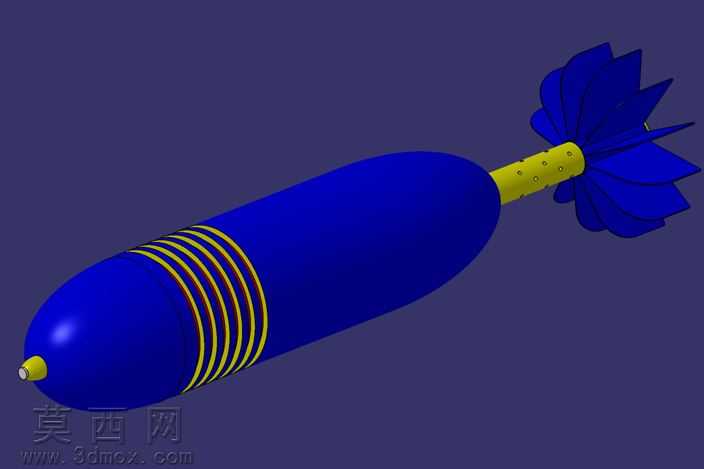

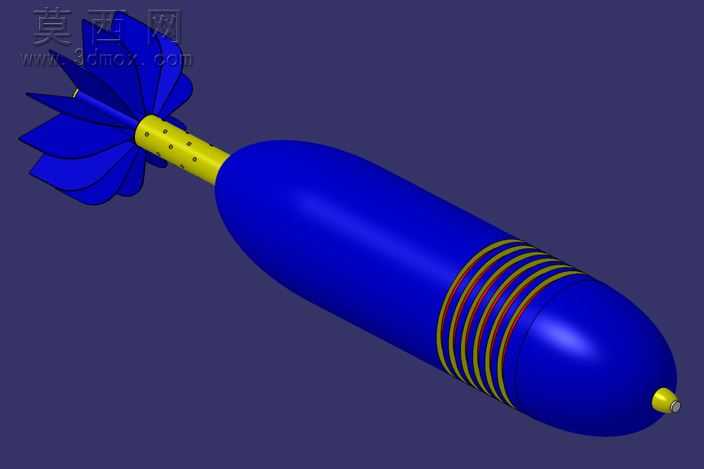

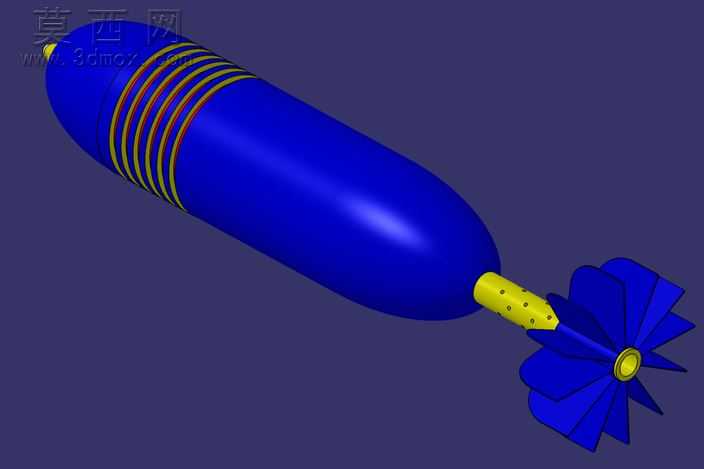

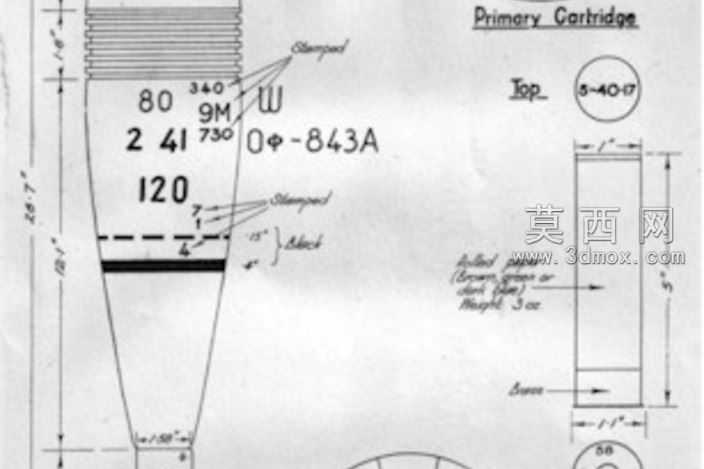

本作品为德式迫击炮弹的全参数化三维建模成果，建模过程严格参考经典德制迫击炮弹的实物比例与结构特征完成，整体采用自上而下的设计逻辑搭建参数体系，确保各部件尺寸关联匹配，可通过调整核心参数快速适配不同口径规格的同类型弹药建模需求。模型整体分为战斗部、定心部、尾管、尾翼四大核心结构模块，战斗部采用流线型旋成体造型，头部做圆弧钝化处理，既还原了实物的气动外形特征，也在建模时通过曲面放样、曲率连续约束保证外表面顺滑无折角，渲染阶段为战斗部赋予高饱和度深蓝色哑光金属材质，表面添加细微的颗粒质感模拟弹药外壳的涂漆效果，还原军用装备的真实涂装质感。定心部位置通过环形阵列的红黄相间条纹结构还原实物的标识特征，建模时采用等距螺旋线扫描切除配合环形阵列的方式生成等距环槽，再分别为环槽与凸起结构赋予差异化材质，凸起部分保留与弹体一致的蓝色漆面，环槽内依次赋予红色、黄色的哑光涂层材质，渲染时通过调整材质粗糙度参数让条纹标识呈现出清晰的视觉层次，同时严格保证条纹间距均匀、首尾衔接无错位。尾管部分采用薄壁圆柱结构建模，表面添加均匀分布的泄压小孔特征，建模时通过线性阵列配合布尔运算完成小孔生成，赋予尾管淡黄色的金属材质，表面做轻微的做旧效果处理，模拟尾管受发射药高温灼烧后的质感变化。尾翼部分采用六片对称分布的弧形翼片结构，通过单个翼片草图绘制、曲面加厚后围绕尾管轴线做环形阵列完成建模，翼片与尾管衔接位置做圆角过渡处理避免应力集中的视觉缺陷，翼片材质与战斗部保持一致，同时在翼片边缘添加细微的倒角特征，还原实物尾翼的冲压加工成型特征。渲染阶段采用深蓝色纯色背景突出模型主体，打光采用三点布光方案，主光源从侧上方照射勾勒弹体流线轮廓，辅光源补光消除暗部死黑，背光源添加轮廓光区分模型与背景，最终呈现出结构清晰、质感真实的迫击炮弹三维模型，完整还原了该型弹药的外观结构与设计特征，可作为军工科普、装备结构教学的可视化素材使用。
