双芯屏蔽电缆线束三维结构设计

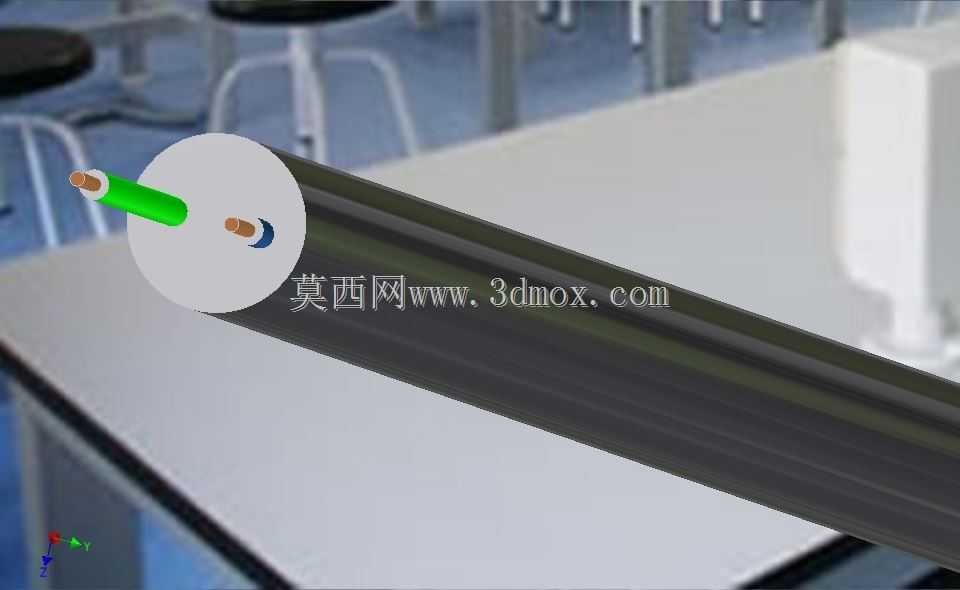

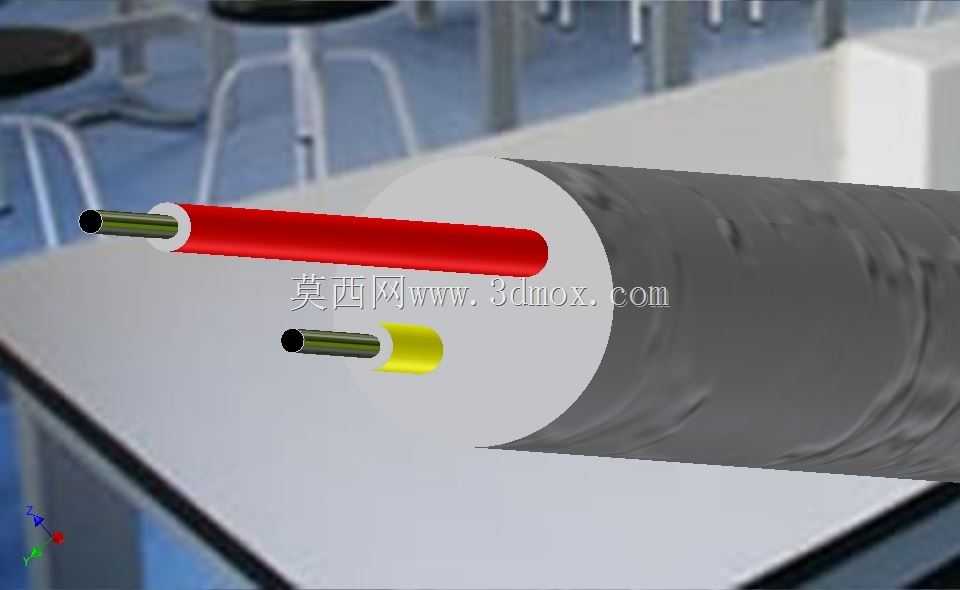

　　在通讯设备内部布线、工业控制柜信号传输、小型电子设备互联等场景中，这类双芯屏蔽电缆线束是极为常见的互联载体，承担着低压控制信号、弱电流传输的核心作用，可有效降低外界电磁干扰对传输信号的影响，保障信号传输的稳定性。从结构设计来看，该线束采用双导体并行排布结构，每根内芯导体外包裹绝缘层，外层整体设置金属编织屏蔽层，最外侧为挤塑成型的外护套，端部做了剥线处理，露出内芯导体与绝缘层，可直接适配接线端子压接、焊接等不同的端接工艺需求。设计过程中优先考虑了实际布线的弯折需求，外护套选用的柔性材质参数可适配常规设备内部10倍线径的最小弯折半径，避免布线过程中出现护套开裂、内芯折断的问题；屏蔽层采用连续编织结构，端接时可将屏蔽层引出接地，

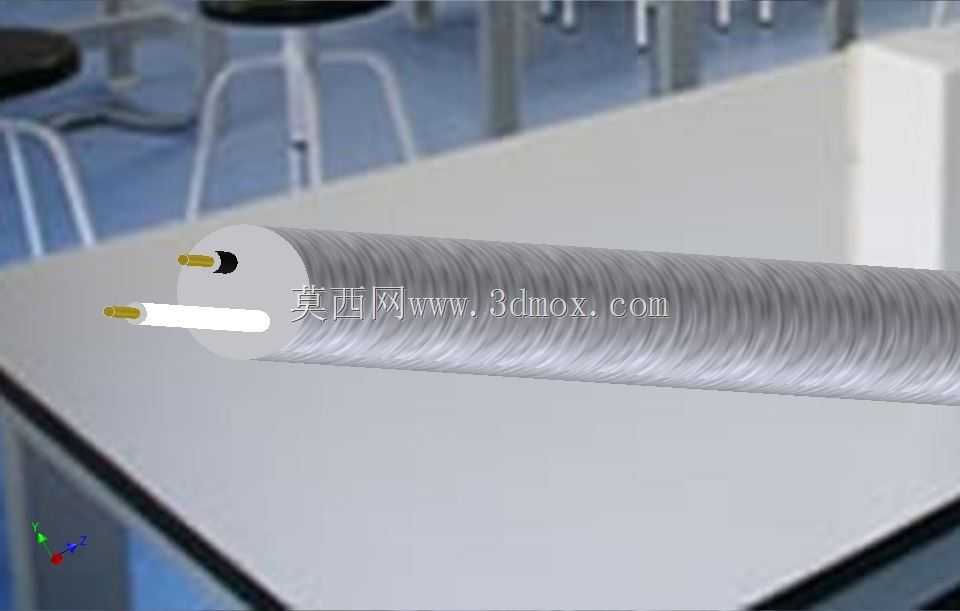

　　满足EMC测试中对信号屏蔽效能的要求，适配工业现场复杂电磁环境下的使用需求。从安装边界来看，该线束的外护套外径可适配常规的电缆固定头、线卡等固定件，剥线后的内芯长度可根据实际接线需求调整，端部露出的导体部分可适配不同规格的冷压端子，无需二次加工即可直接接入接线端子排、设备接线端口。在三维建模过程中，还原了线束外表面的编织纹理特征，同时对内芯的排布位置做了精准定位，可直接用于设备布线仿真、干涉检查环节，帮助结构设计人员在整机设计阶段提前预判布线空间是否充足，避免后期装配时出现线缆与其他结构件干涉、弯折半径不足导致线缆寿命缩短的问题。这类线束的结构设计充分考虑了实际装配的工艺性，剥线位置的尺寸控制可匹配常规的剥线工具加工参数，

　　无需定制专用工装即可完成端接加工，能有效降低生产环节的加工成本，同时屏蔽层的连续结构设计也避免了端接时出现屏蔽层断丝、接地不良的问题，保障批量生产时的产品一致性。在设备运维环节，该类线束的标准化结构也可快速完成故障更换，无需对原有布线结构做大幅调整，缩短设备停机维护的时间。
