CNC加工与三坐标测量练习用基准块

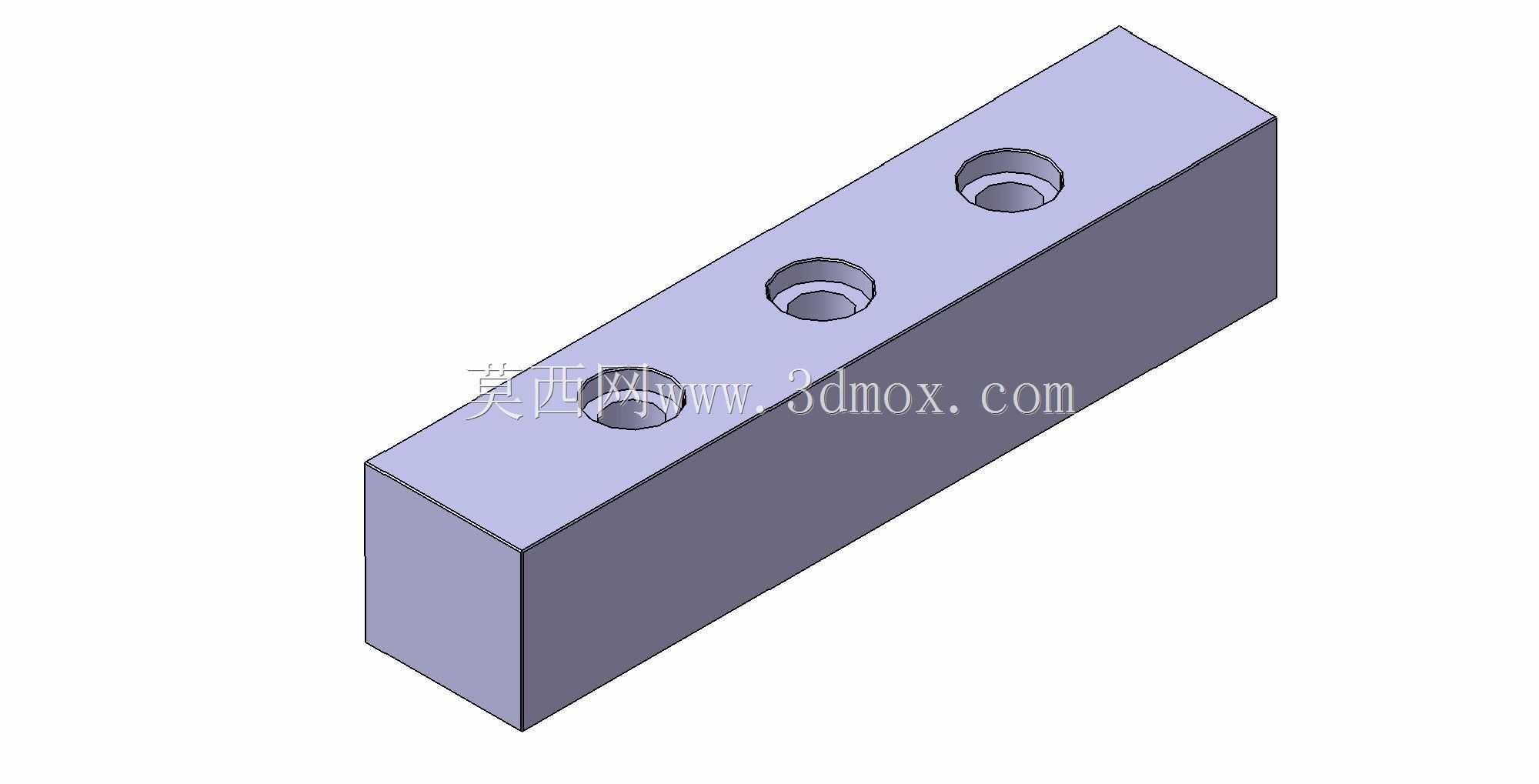

　　这款长方体基准练习件，主要面向数控加工实操入门、三坐标测量编程训练场景设计，是机加工实训环节常用的基础训练载体。从结构设计来看，整体采用规整长方体构型，六个面均为平面加工特征，没有复杂曲面或异形结构，能让初学者快速掌握平面铣削的走刀路径设置、工件坐标系找正的基本操作逻辑，降低入门阶段的特征识别难度。顶面沿长度方向等距排布三个同轴度要求一致的通孔，孔位沿长方体长度方向的中心线对称分布，孔的深度贯穿块体顶面至指定深度，既可以用来练习钻孔、铰孔的固定循环指令编写，也能作为三坐标测量时的孔位精度、位置度检测训练特征，帮助学习者掌握点元素、圆元素的采点测量方法，理解形位公差的实际检测逻辑。在安装边界设计上，块体的底面为完整精加工平面，

　　可直接适配平口钳装夹、磁性吸盘吸附两种常见的机床装夹方式，不需要额外设计装夹让位结构，装夹时只要保证底面与工作台面贴合，找正侧边基准边即可完成工件定位，适配实训车间常见的小型数控铣床、加工中心的工作台装夹范围，不会出现超出行程或者装夹干涉的问题。从实际用途出发，这类练习件不需要承担实际生产的载荷功能，因此设计时没有做额外的加强或者减重结构，整体实心结构刚性充足，在新手练习走刀、试切参数调整时，不会因为切削力过大出现工件振颤或者变形，能让学习者直观感受到不同进给量、主轴转速下的切削反馈，快速积累切削参数调试的实操经验。在测量训练环节，三个孔的孔位间距、孔轴线与底面的垂直度、孔本身的圆度都是基础的检测项目，

　　学习者可以通过对这个简单零件的反复测量练习，熟悉三坐标测量机的测头校准、坐标系建立、特征元素评价的全流程操作，不需要面对复杂零件的多特征干扰，能把注意力集中在基础操作规范的养成上。设计时特意将孔位设置在顶面中心线上，也是为了降低初学者的坐标计算难度，只需要确定工件原点在块体边角或者中心位置，就能快速算出每个孔的理论坐标值，方便对比加工后的实际测量值与理论值的偏差，理解加工误差产生的原因，逐步掌握加工精度控制的基本方法。
