紧凑型折叠式地板清洁工具结构设计

　　日常家居与小型商用场景的地面清洁作业中，传统长柄清洁工具普遍存在收纳占用空间大、清洁头角度适配性差的痛点，尤其是出租屋、小型公寓、房车这类储物空间局促的使用场景，过长的固定杆身往往难以塞进储物柜、卫浴间的狭小收纳区，清洁过程中遇到家具底部、墙角转角等位置时，固定角度的清洁头也很难完全贴合接触面，容易留下清洁死角。这款紧凑型地板清洁装置的设计，正是瞄准这类细分使用需求做的结构优化，没有采用复杂的定制化杆身结构，而是直接适配市场上流通的通用型清洁工具把手，省去了单独开模生产把手的成本，也方便用户后续更换损坏的把手部件，降低全生命周期的使用成本。

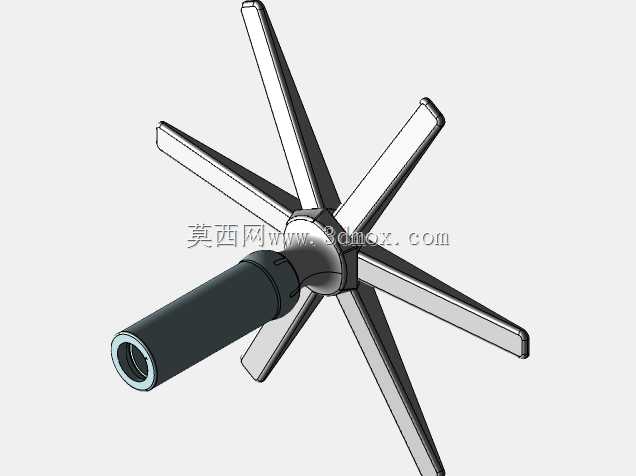

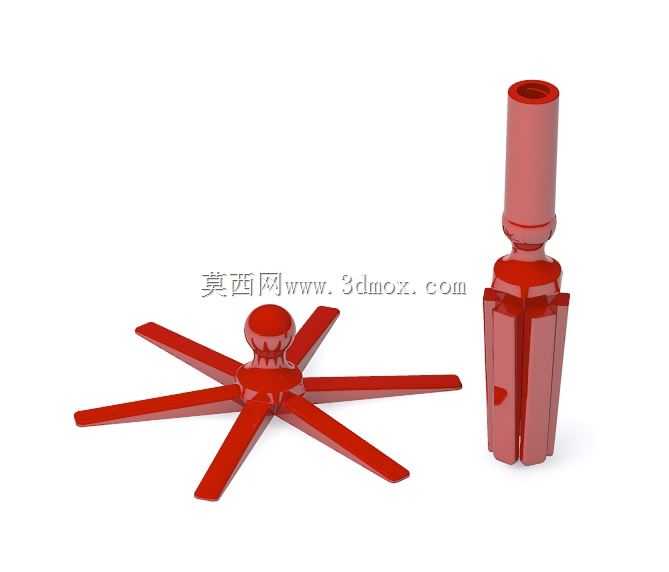

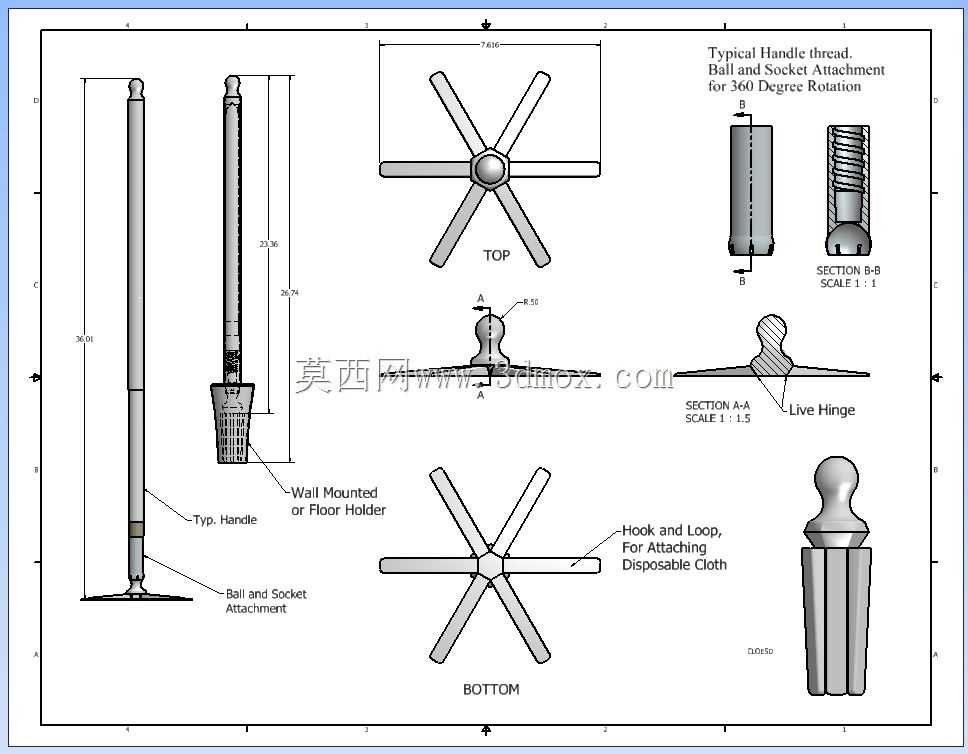

　　杆身与清洁头的连接部位采用360度可旋转的球窝连接结构，这种连接方式的优势在于清洁作业时，清洁头可以随着地面的起伏、施力方向的变化自动调整贴合角度，不管是平整的瓷砖地面、有轻微缝隙的木地板，还是家具下方的低矮空间，清洁垫都能完全贴附在待清洁表面，不会出现局部悬空漏擦的情况。一次性清洁垫通过钩环系统固定在清洁头基座上，更换时不需要额外的卡扣或者紧固件，撕下拉旧垫、对准位置压上新垫即可完成替换，操作门槛极低，也避免了卡扣结构长期使用出现磨损断裂的问题。

　　考虑到量产的工艺可行性，整个装置的活动铰链部分采用直角铰链设计，所有结构件都可以通过注塑工艺一次成型，不需要额外组装金属销轴、弹簧这类额外零件，既减少了装配工序的工时成本，也避免了多零件装配带来的公差累积问题，能有效控制成品的结构稳定性。折叠状态下整个装置的闭合长度控制在1.6英寸，收纳时可以完全放进开口直径2英寸的小圆筒形收纳管中，不管是挂在卫浴间的墙面挂钩上，还是塞进清洁柜的侧袋、房车的储物格中，都不会占用过多的储物空间，甚至可以随车携带作为车载清洁工具使用。

　　从结构设计的细节来看，杆身采用细长的等截面结构，在保证足够握持长度的前提下，通过合理的壁厚设计控制整体重量，长时间握持清洁也不容易出现手臂酸胀的问题。清洁头基座采用放射状的肋条结构，既可以保证整个清洁面的支撑强度，避免按压清洁时基座出现过度形变导致清洁垫贴合不均，又能尽可能减少材料用量，控制整体的生产成本。球窝连接部位的配合公差经过反复校核，既保证旋转时的顺畅度，不会出现卡滞、晃动过大的问题，又能提供足够的阻尼感，清洁时不会因为轻微施力就出现角度乱窜的情况，作业时的操控手感更稳定。

　　在安装边界的适配性上，因为采用了通用型的把手接口，用户可以根据自己的使用习惯更换不同长度、不同握持材质的把手，不需要对连接结构做任何改造，适配性极强。收纳状态下的小尺寸设计，也让这款装置可以适配多种现有清洁工具的收纳配件，不需要用户单独采购匹配的收纳装置，进一步降低了用户的使用成本。整个结构没有易损的复杂传动部件，所有活动部位都是一体化注塑成型的结构，长期使用的故障率更低，即使出现损坏，因为零件数量少，更换维修的成本也远低于传统结构的清洁工具。
