工业安全承载用红色金属框置物架

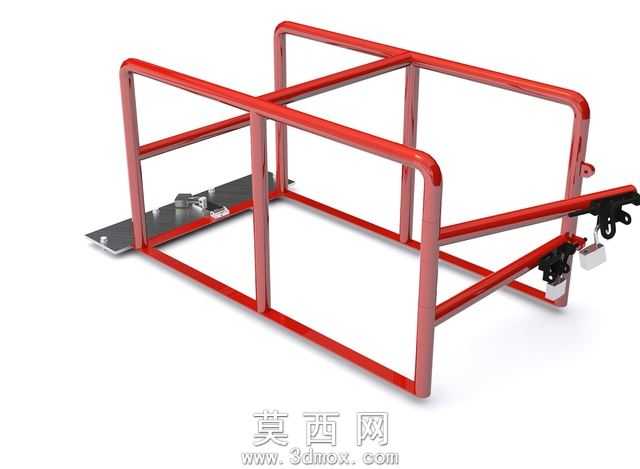

本作品为工业场景使用的金属框置物承载架，采用三维参数化建模方式完成全结构设计，建模过程中严格遵循机械加工的公差配合要求，对每一处管材弯折角度、连接节点位置都做了精准的尺寸约束，确保后续生产加工时各部件可顺利装配。模型渲染阶段采用了亮面红色金属漆材质，还原了钢制管材经喷涂防锈漆后的真实质感，金属表面的反光效果、边缘的圆角过渡都做了精细化处理，底部安装的金属锁止连接件采用了哑光金属材质，与红色框架形成清晰的材质区分，直观展现不同部件的功能属性。结构设计上，主体采用圆管弯折焊接形成双层双格的框架主体，横向与纵向的支撑管排布经过受力校核，可稳定承载对应重量的作业设备，框架底部设置了带安装孔的金属底板，可通过螺栓将整个置物架固定在卡车货台平面上，尾部配置的两套锁盖螺栓连接机构搭配三处锁定机制，可在车辆行驶、土壤压实检测作业过程中牢牢固定架上放置的设备，避免设备移位脱落引发安全事故。设计思路围绕作业场景的安全需求展开，摒弃了多余的装饰性结构，所有管材排布都服务于承载强度与安装便利性，框架边角全部做了圆弧弯折处理，避免尖锐边角对作业人员造成磕碰伤害，锁止机构的操作位置设置在框架外侧便于人员伸手操作的位置，无需探入架体内部即可完成锁定与解锁操作，兼顾了结构强度、使用安全性与操作便捷性，完全适配土壤压实检测作业的户外车载使用场景，可作为同类工业承载工装的设计参考。
