长方体块状基座结构件三维设计

　　在各类工装夹具、非标自动化设备以及小型机械装配场景中，这类长方体块状基座构件是极为常见的基础承载单元，很多一线结构工程师在做设备搭建设计时，最先需要敲定的就是这类基础块的尺寸与安装边界，它直接决定了上层功能组件的安装基准精度，也影响着整套机构的整体刚性表现。从实际应用来看，这类块状构件常被用作焊接工装的定位基准座、小型检测设备的垫高支撑块、输送线侧边的挡停安装基座，也可作为小型冲压模具的模座垫块使用，在车间现场的各类定制化工位器具里，几乎都能找到这类构件的身影。设计这类构件时，首先要考虑的是承载面的平面度要求，作为安装基准，上表面需要预留足够的加工余量，若后续需要安装导轨、气缸等标准件，还要在对应位置提前规划螺纹孔的排布位置，

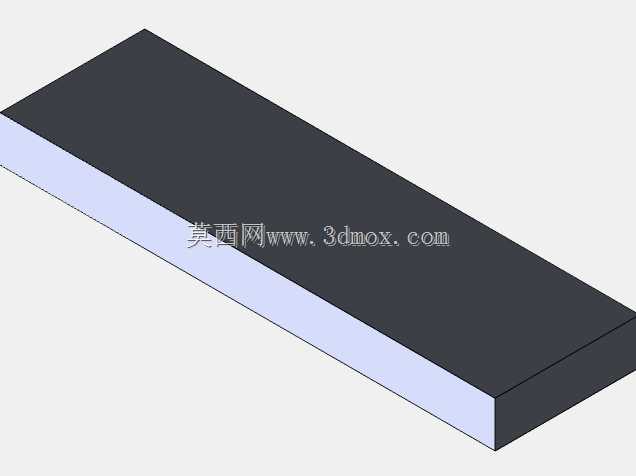

　　避免后期装配时出现孔位干涉或者壁厚不足的问题。从外形结构来看，该构件采用规整的长方体构型，没有多余的异形曲面，这种设计一方面是为了降低加工难度，常规的铣削设备就可以完成六个面的精加工，不需要复杂的五轴加工工序，能有效控制加工成本；另一方面规整的外形也方便在装配时做定位，靠直角边就可以快速完成与型材框架或者工作台面的对齐，减少现场调试的找正时间。在安装边界的考量上，这类块状构件的长宽尺寸需要匹配上层安装组件的底座尺寸，通常要比上层组件的安装轮廓单边多出5到10毫米的余量，既可以保证连接螺栓有足够的安装空间，也能避免上层组件受力时出现边缘应力集中的问题；厚度方向的尺寸则需要根据实际承载载荷来计算，若承受的是垂直方向的静载荷，

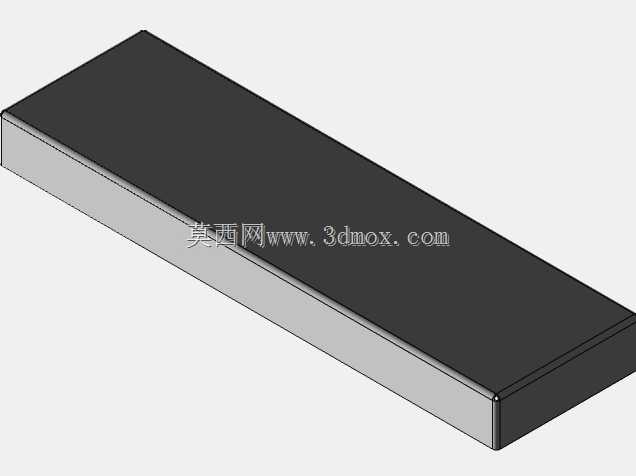

　　厚度可适当减小，若需要承受侧向的冲击载荷，比如焊接工装里受到工件装夹的侧向力，就要适当增加厚度，同时在底部增加定位销孔来提升抗剪切能力。很多刚入行的工程师在设计这类基础块时，容易忽略边角的处理，直接采用直角锐边设计，实际上在批量加工或者现场装配时，锐边很容易造成操作人员划伤，也容易在磕碰后出现毛刺影响安装精度，所以通常会在所有棱边处设计0.5到1毫米的倒角，既不影响整体的安装精度，也能提升零件的工艺性。另外这类构件的材质选择也需要结合使用场景，若是普通的工位支撑，采用常规的Q235钢材即可，表面做发黑处理就能满足防锈需求；若是用在有耐腐蚀要求的场景，比如食品加工设备的周边工位，就需要更换为304不锈钢材质，表面做拉丝处理；

　　若是需要做绝缘安装的场景，还可以采用电木或者POM材质加工，不过此时厚度需要适当增加来弥补材质刚性的不足。在实际装配过程中，这类块状构件通常有两种安装方式，一种是直接通过螺栓穿过构件上的沉头孔固定在下方的工作台或者型材上，这种方式适合需要固定位置的基准座；另一种是在构件底部设计T型槽配合螺母，可在工作台的T型槽上调整位置，适合需要频繁更换定位位置的焊接工装或者检测工位。设计时还要注意，若构件上需要安装多个不同的功能组件，要提前核算各个安装点的受力方向，避免在受力较大的位置出现壁厚过薄的问题，比如在安装气缸的位置，螺栓孔的深度至少要达到螺栓直径的1.5倍，保证螺纹连接的强度足够，不会在气缸反复动作的过程中出现螺纹滑牙的问题。很多时候这类基础构件看起来结构简单，实则是整套设备精度的基础，一旦基础块的平面度达不到要求，或者安装位置出现偏移，上层所有的功能组件的位置精度都会受到影响，哪怕后续做再多的调试补偿，也很难达到设计要求的装配精度，所以在建模阶段就要把各个安装面的公差要求、孔位的位置度要求都明确标注，给后续的加工环节提供清晰的技术依据。
