L型弯柄塑料壳体注塑结构设计

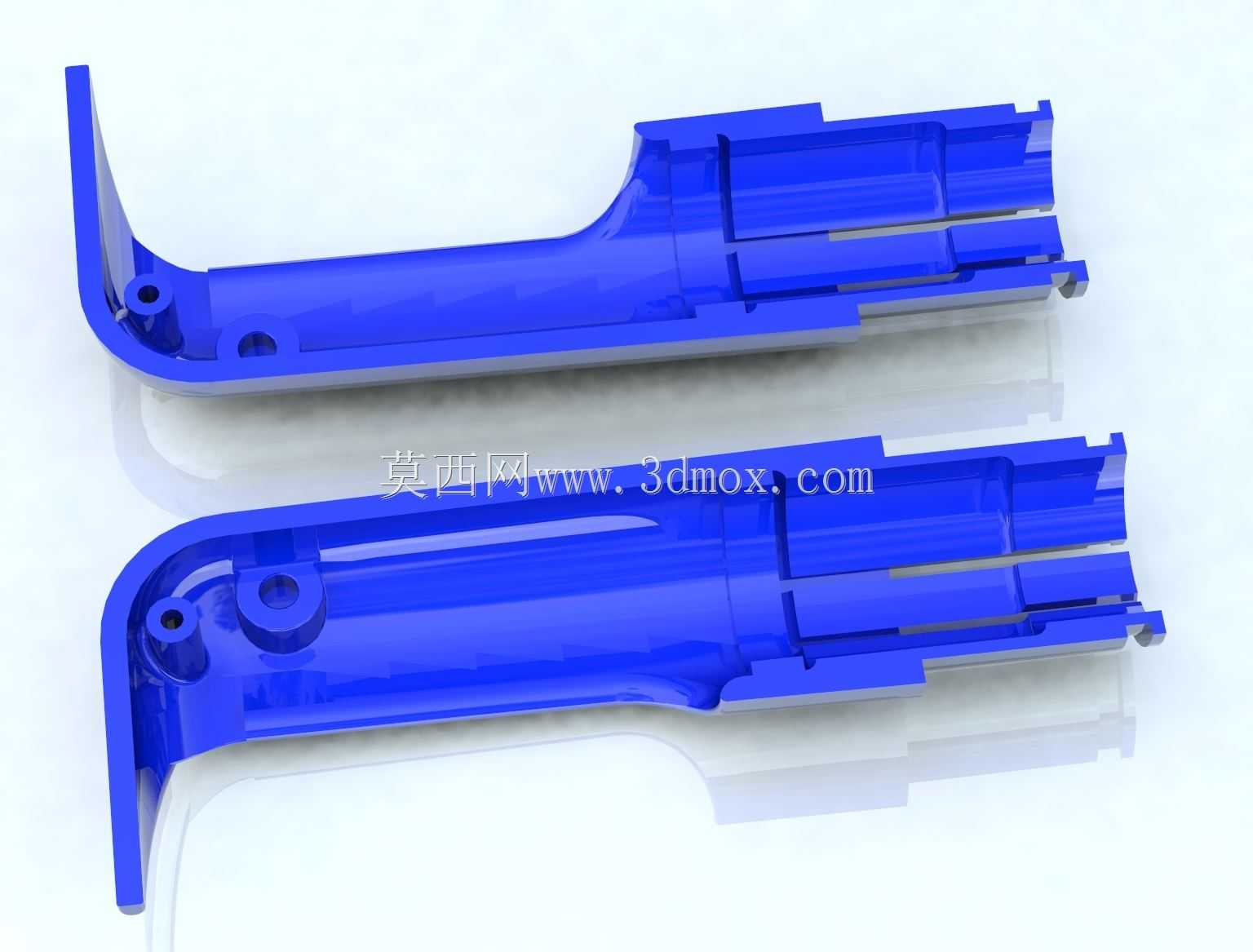

　　这款L型弯柄结构的塑料壳体，是手持类工具设备的核心握持承载部件，日常在手持检测仪器、小型电动工具、医用手持操作设备这类需要单手握持操作的场景中应用广泛，作为设备的外部承载结构，既要容纳内部的电路板、传动杆件、供电模块等核心组件，也要为操作人员提供符合人机工程的握持支撑，同时隔绝内部构件与外部环境的接触，避免粉尘、水汽侵入设备内部造成元器件损坏。

　　从结构设计逻辑来看，壳体采用上下对合的分体式结构，两个半壳的分型面沿着构件的最长轮廓走向布置，能够最大程度降低注塑脱模的难度，减少侧向抽芯结构的使用，有效控制注塑模具的加工成本与后期生产的不良率。壳体内侧布置的多道纵向加强筋，沿着构件的长度方向延伸，在不增加整体壁厚的前提下大幅提升壳体的抗弯折、抗冲击性能，避免设备跌落或者受侧向挤压时壳体出现开裂变形；筋条的厚度控制在主体壁厚的0.6倍左右，能够避免注塑过程中筋位背面出现缩痕，保证壳体外表面的外观质量。

　　壳体弯折段的内侧设置了多个带安装孔的圆柱凸台，这些凸台是上下半壳的螺纹连接位，同时也用于固定内部的功能组件，凸台根部设计了均匀的过渡圆角，既可以分散螺丝锁附时的应力，避免凸台根部出现应力开裂，也能让注塑时的塑料熔体流动更顺畅，减少填充不足的缺陷。握持段的内侧预留了规整的腔体空间，能够适配不同规格的内置组件，腔体边缘的定位止口沿着分型面整圈布置，上下半壳装配时可以通过止口实现快速定位，避免装配后出现错位、缝隙不均的问题，同时止口的配合结构也能提升壳体的密封性能，阻挡日常使用中的泼溅液体与浮尘进入腔体内部。

　　从安装边界来看，这款壳体的弯折角度经过反复校核，完全贴合普通人手自然握持时的腕部角度，长时间握持操作不易产生肌肉疲劳；握持段的外表面没有尖锐棱角，所有边缘都做了R1.2以上的圆角过渡，握持时不会硌手，也能避免使用过程中棱角磕碰造成的划伤。壳体末端的接口位置预留了统一的安装卡位，可以适配不同类型的端盖或者外接功能附件，不需要额外修改壳体主体结构就能拓展不同的使用功能，提升构件的通用适配性。

　　在注塑工艺适配方面，整个壳体的壁厚保持均匀一致，没有出现壁厚突变的区域，能够有效避免注塑成型时出现气泡、缺胶、翘曲等缺陷；所有的内部卡扣、凸台结构都设计了合理的脱模斜度，不需要复杂的模具抽芯结构就能顺利脱模，适合大批量注塑生产。壳体外侧的平整区域预留了标识粘贴或者丝印的位置，不需要额外做表面处理就能完成品牌标识、操作提示的印制，适配不同行业客户的定制需求。

　　实际装配过程中，上下半壳通过凸台位置的自攻螺丝锁紧即可完成组装，不需要额外的粘接或者焊接工序，装配效率高，后期设备维护时也可以快速拆开壳体检修内部组件，降低售后维护的成本。壳体的抗冲击性能能够满足日常手持设备的使用要求，从1.2米高度自由跌落至水泥地面时，不会出现壳体碎裂、连接位松脱的情况，能够有效保护内部的精密组件不受损坏。
