诺瓦泰PwrPak7D-E1卫星导航接收机结构

　　这款高精度卫星导航接收终端的结构设计，完全围绕野外高精度定位作业的实际工况展开，从接口布局到壳体防护都贴合测绘、精准农业、自动驾驶等场景的使用需求。先从安装边界说起，设备整体采用带安装耳的一体化铸铝底座加工程塑料上盖的组合结构，底座两侧预留的沉头安装孔位，适配常规M4规格的固定螺丝，安装孔中心距符合工业级导航设备的通用安装间距，既可以直接固定在农机车顶、测绘基准站支架、自动驾驶测试车辆的车顶平台上，也能通过配套的减震支架安装在振动较强的工程机械作业端，安装面的平整度公差控制在0.2mm以内，避免长期受振动应力导致壳体变形影响内部板卡固定。

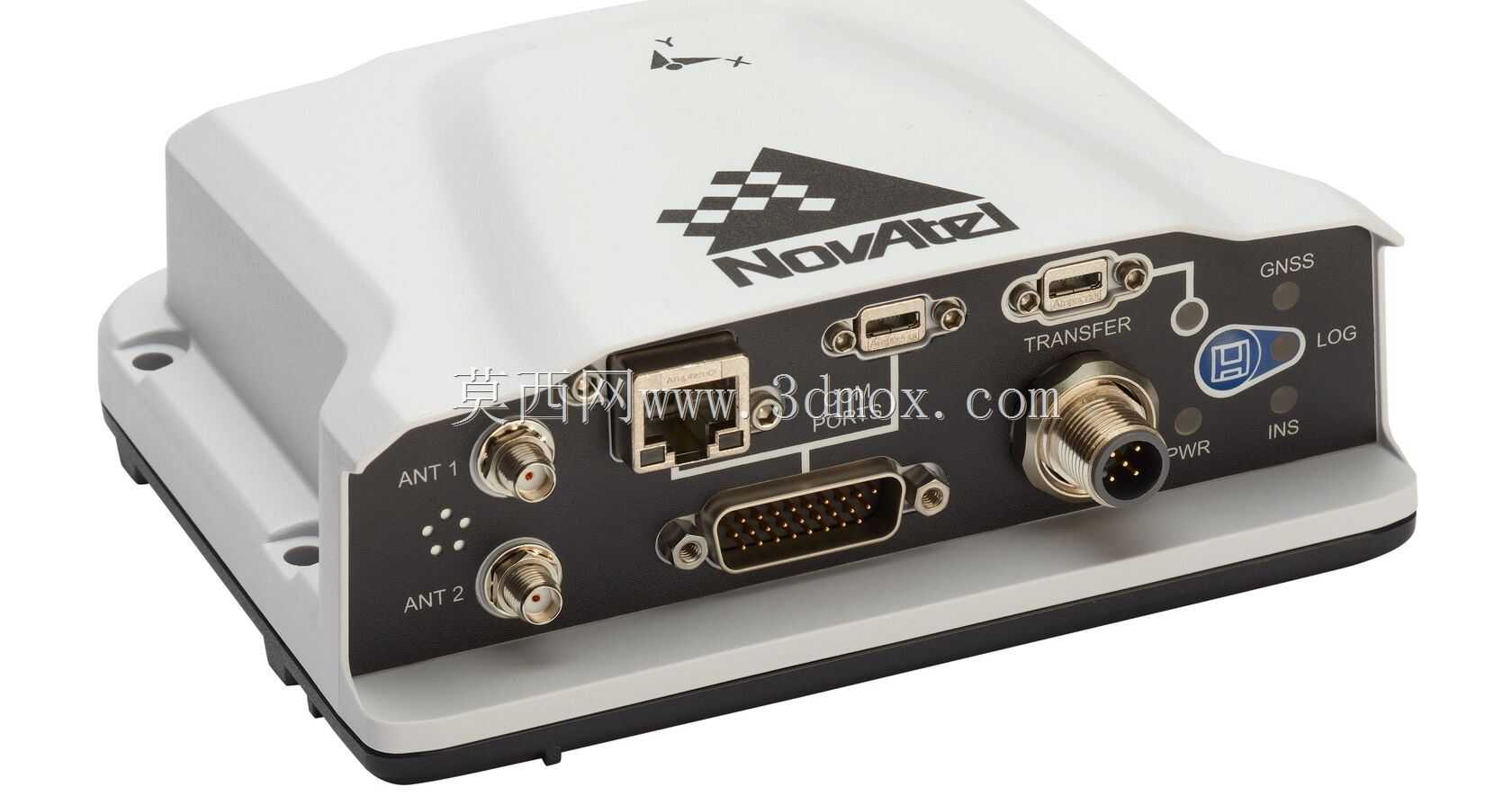

　　接口布局的设计逻辑完全遵循现场作业的接线习惯，所有对外接口集中布置在设备的侧端面，从左至右依次排布两路天线输入接口，采用耐磨的SMA型同轴接头，分别对应主天线与副天线输入，支持双天线定向解算，两路接口旁预留的接地标识点，方便现场施工时做屏蔽接地处理，减少复杂电磁环境下的信号干扰。紧邻天线接口的是标准RJ45以太网接口，采用带屏蔽层的加固型接头，支持百兆数据传输，满足高频定位数据的实时输出需求，接口旁的两个Mini USB接口分别负责数据传输与设备调试，避免现场作业时插拔错接口影响调试效率。中间的多针D-sub接口集成了电源输入、差分信号输入输出、事件触发等多路信号通道，单接口整合多类信号的设计，大幅减少了设备对外的接线数量，降低野外作业时线缆拉扯导致的接头松脱风险。右侧的圆形多针航空接头负责惯导模块的信号连接与辅助电源输入，旁边的状态指示灯分区清晰，GNSS、LOG、INS、PWR四个指示灯分别对应卫星锁定状态、数据记录状态、惯导解算状态、电源状态，作业人员站在设备旁无需连接后台就能直观判断设备运行状态。

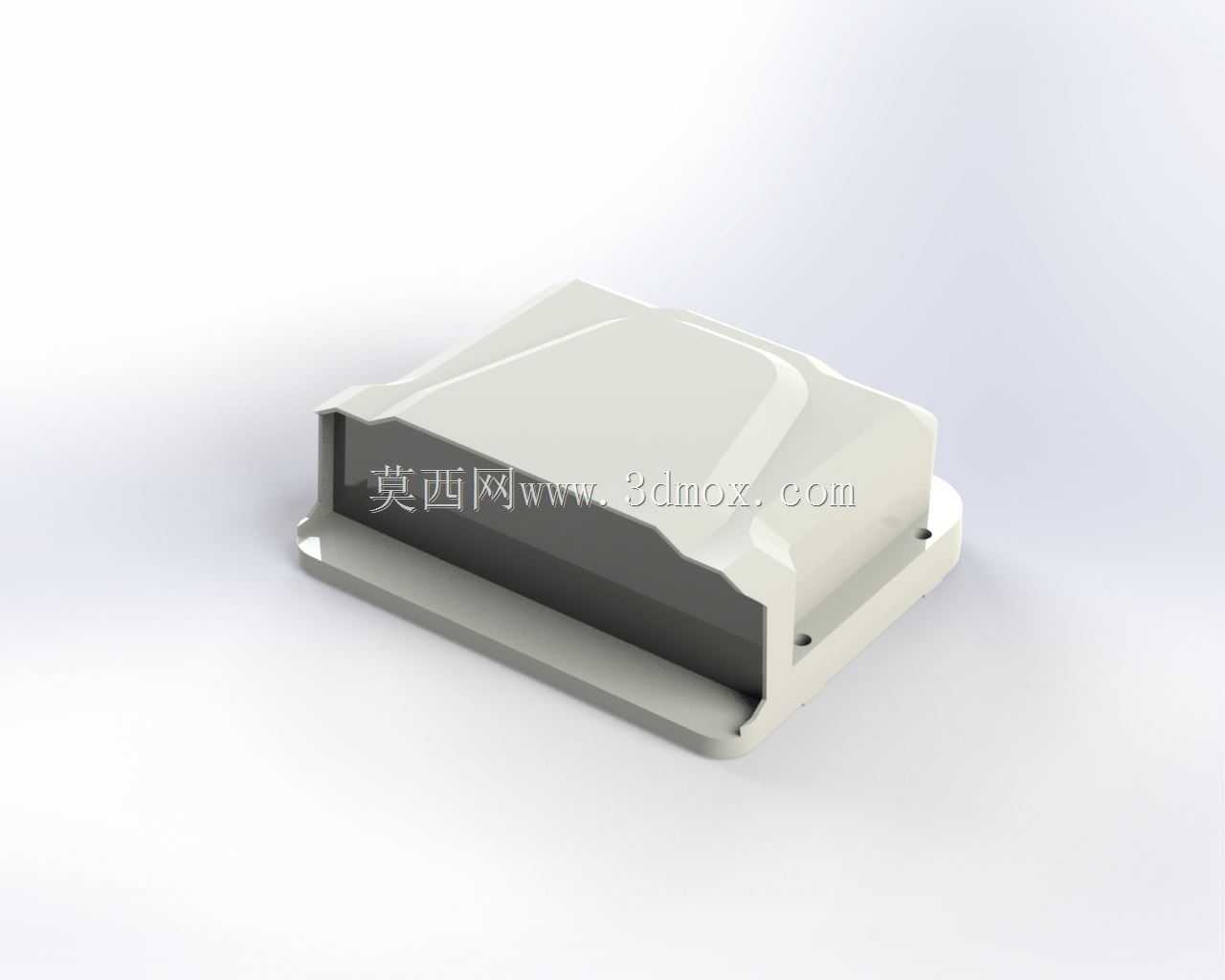

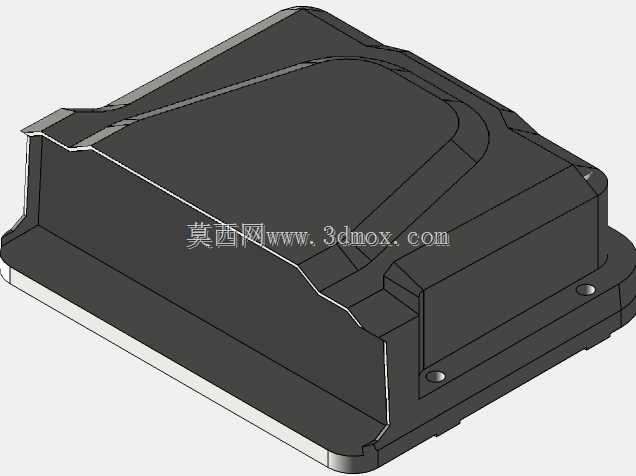

　　壳体的上盖采用带加强筋的ABS+PC混合工程塑料注塑成型，表面做哑光防滑处理，顶部模压的品牌标识与方向指示箭头，安装时可以直接参照箭头指向确定设备的航向基准，无需额外测量找正。上盖与底座之间采用嵌入式防水胶条密封，整体防护等级达到IP67，能够适应野外雨天作业、扬尘环境下的长期使用，底座的散热筋结构直接贴合内部的核心解算板卡，通过铸铝底座将板卡工作产生的热量直接导出，即使在夏季户外高温环境下连续作业，也能保证内部核心器件的工作温度稳定在额定范围内。

　　从功能适配的结构设计来看，内部的腔体分为三个独立隔舱，分别放置卫星解算板卡、惯导测量单元、电源管理模块，隔舱之间的金属屏蔽板既可以避免不同模块之间的电磁干扰，也能在设备受到冲击时为核心器件提供额外的支撑防护。惯导模块的安装位置位于设备腔体的几何中心，安装面的平面度公差控制在0.1mm以内，保证IMU器件的测量基准与设备外壳基准完全重合，减少安装误差带来的测量偏差。设备底部预留的透气阀安装位，平衡设备内外的气压差，避免高低温变化导致壳体内部产生凝露，损坏内部电子器件。

　　在实际作业场景中，这类设备既可以作为固定基准站提供差分修正信号，也可以作为移动站搭载在作业载体上实现实时厘米级定位，双天线的设计支持航向角测量，搭配内置的惯导模块，即使在卫星信号短暂遮挡的环境下，比如林下作业、城市峡谷路段，也能维持短时间的高精度定位输出。接口的防松设计全部采用标准的工业级接头锁紧结构，以太网、USB、航空接头都支持螺丝锁紧或者卡扣锁紧，车辆行驶过程中的持续振动不会导致接头脱落，适配长时间连续作业的需求。设备整体的边角都做了圆弧过渡处理，避免安装维护时尖锐边角划伤作业人员，上盖的防滑纹理设计，也方便冬季戴手套作业时开合设备上盖进行维护操作。
