光伏板安装用40x40截面铝型材结构

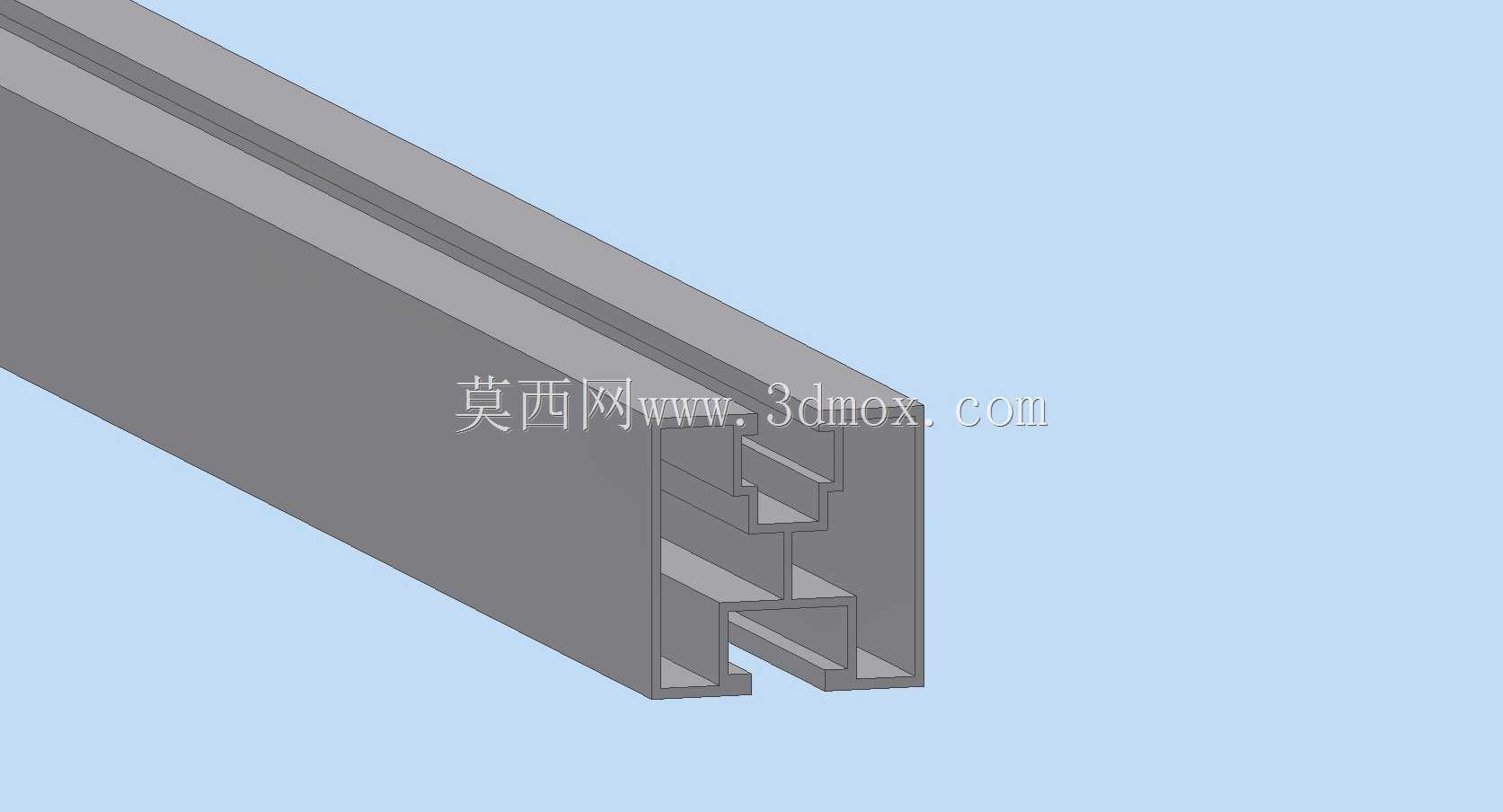

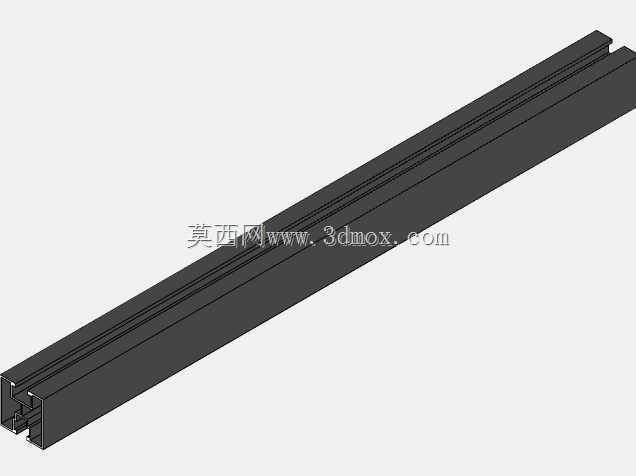

　　在分布式光伏与集中式光伏电站的现场安装作业中，支撑构件的截面选型直接决定整套支架系统的抗风载、抗雪压性能，同时也影响现场施工的拼接效率与后期运维的拆装便捷性，这款40x40截面的铝型材正是针对光伏板安装场景开发的专用支撑构件。不同于常规通用工业铝型材的对称槽道设计，这款型材的截面结构完全贴合光伏组件的安装逻辑：型材一侧设置双层嵌套式卡槽，上层卡槽用于嵌入光伏板的边缘密封胶条，可直接卡入组件边框实现无打孔快速固定，避免现场钻孔对铝型材防腐层的破坏，也省去了额外安装压块的工序；下层卡槽则用于匹配支架连接件的T型螺栓，可沿型材长度方向任意位置调节固定点，适配不同规格尺寸的光伏组件安装孔位偏差，降低现场安装的对位难度。

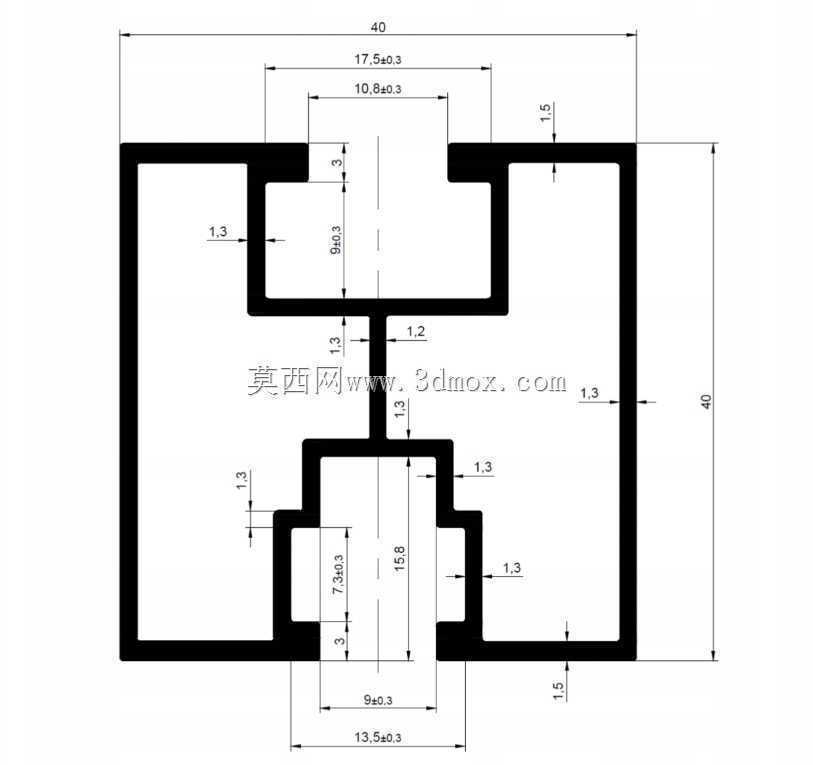

　　型材主体采用中空腔体结构，在40x40毫米的外轮廓尺寸下，腔体内部设置两道加强筋，将内部分隔为三个独立空腔，既保证了型材的抗弯截面模量，满足户外12级风载下的挠度变形要求，又能控制型材的线密度，降低整套支架的材料成本与运输荷载。型材的另一侧设置对称的双C型槽道，可用于挂载运维通道的走线卡、线缆固定座或是接地弹片，无需额外在型材上焊接或粘接附件，所有外接配件均可通过槽道内的螺母实现快速固定，适配光伏系统直流线缆布线、等电位接地连接的现场需求。从安装边界来看，这款型材的外轮廓尺寸严格控制在40x40毫米，可适配市面上绝大多数光伏支架的标准夹具，不管是彩钢瓦屋面的夹具固定、还是地面支架的横梁连接，都无需定制特殊转接件，

　　能直接与现有通用光伏支架配件兼容。型材的壁厚设计经过载荷校核，受力侧壁厚比非受力侧厚0.8毫米，在保证整体结构强度的前提下，避免了不必要的材料冗余，挤压成型时的模具出料稳定性也更好，量产时的截面尺寸公差可控制在±0.2毫米以内，保证拼接时的接缝平整度。在实际电站应用中，这款型材既可以作为光伏组件的横向支撑横梁，也可以作为小型分布式光伏的纵向主龙骨，当作为横梁使用时，可根据组件长度灵活切割下料，两端通过角码连接件与纵向龙骨固定，角码的卡位凸台可直接卡入型材的侧部槽道，安装时无需额外测量定位，拼接后的直角精度可控制在0.5度以内，有效保证光伏组件排布的整齐度。针对户外使用的耐候需求，型材截面的所有棱角均做了R0.5的圆角处理，

　　避免挤压成型后的锐边划伤安装人员，也能减少阳极氧化处理时的应力集中，提升表面氧化膜的附着均匀性，长期在户外紫外线、温差变化、雨水腐蚀环境下使用时，不会出现氧化膜脱落、型材点蚀的问题。不同于通用建筑铝型材的槽道尺寸设计，这款型材的卡槽开口尺寸经过反复优化，刚好适配光伏组件常用的3毫米厚度边框，卡入后配合三元乙丙胶条可实现0.5毫米以内的配合间隙，即使在强风引发的组件振动工况下，也不会出现边框松动、异响的问题。在三维建模过程中，这款型材的截面草图完全遵循挤压成型的工艺要求，所有槽道的拔模斜度统一设置为1度，既方便挤压生产时的出料脱模，也能保证后续配件插入时的顺滑度，不会出现卡滞问题；内部加强筋的连接处均做了圆角过渡，避免挤压时出现金属流速不均导致的型材变形，也能减少应力集中点，提升型材整体的抗疲劳性能，在长期交变风载作用下不会出现筋位开裂的问题。
