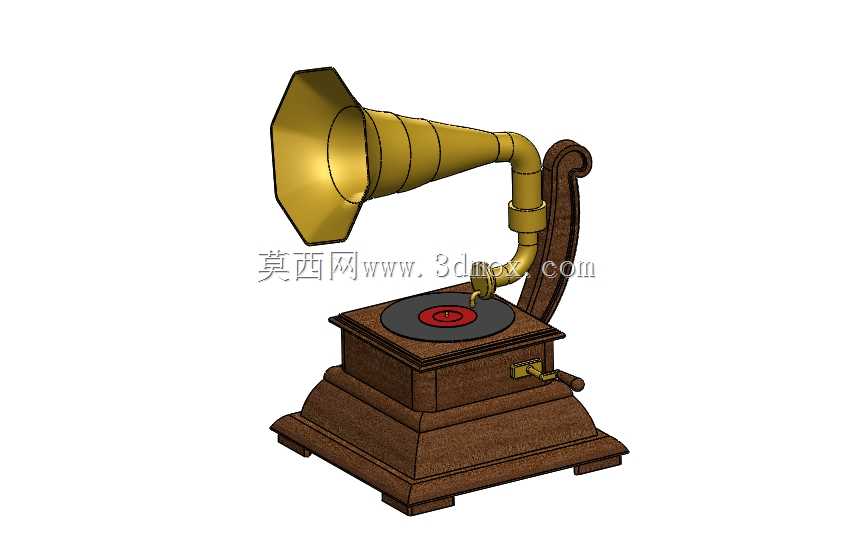

复古台式留声机结构三维设计作品

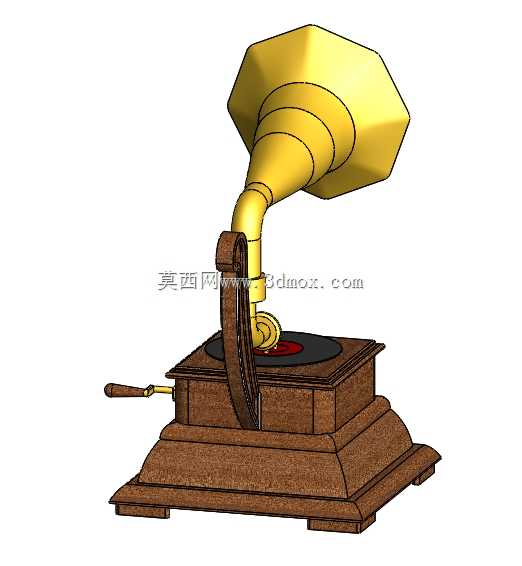

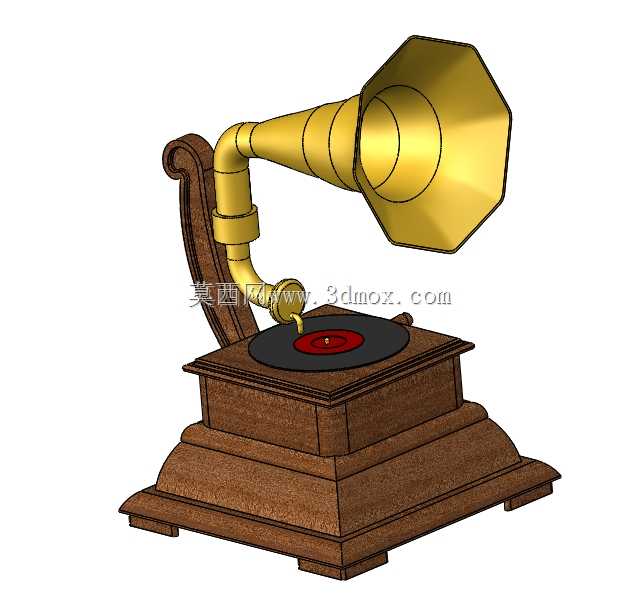

　　号筒声学放大组件、手摇上链组件，每个模块的安装边界都要在建模阶段就明确，避免后期装配出现干涉。先说基座部分，这类台式留声机的基座一般采用阶梯式收分的木质箱体结构，底部有四个凸起的垫脚，垫脚的高度一般控制在8-12mm，作用是将箱体抬离放置面，既可以避免放置面的潮气侵蚀木质基座，也能减少唱盘转动时的振动传递到放置面产生共振杂音，基座的整体长宽尺寸一般控制在350mm*300mm左右，高度不含号筒的话在180mm上下，这个尺寸是参考了民国时期家用台式留声机的通用尺寸，既不会过大占用陈设空间，也能容纳内部的发条齿轮组。基座内部是空腔结构，用来容纳发条储能组件、齿轮减速组，这部分的建模要注意齿轮的传动比匹配，唱盘的额定转速是78转每分钟，在做复古陈设类机械结构建模时，留声机是很典型的跨机械与文创领域的设计对象，这类模型的落地场景覆盖了商业空间软装、复古主题展馆展陈、家居复古风装饰摆件、影视道具复刻等多个方向，和纯工业功能设备不同，它的设计需要同时兼顾机械传动逻辑的合理性与复古外观的还原度，不能只做外观曲面而忽略内部结构的可实现性。从实际功能层面看，这类台式留声机的核心功能是通过唱针读取黑胶唱片的纹路振动，经由号筒结构完成声学放大，最终输出音频，同时配套手动上链的发条驱动结构，带动唱盘以恒定转速转动，不需要外接电源就能完成播放，这也是它区别于现代电唱机的核心特征。做结构设计的时候，首先要拆分整个设备的几个核心模块：底部的木质基座箱体、唱盘驱动组件、拾音唱臂组件、

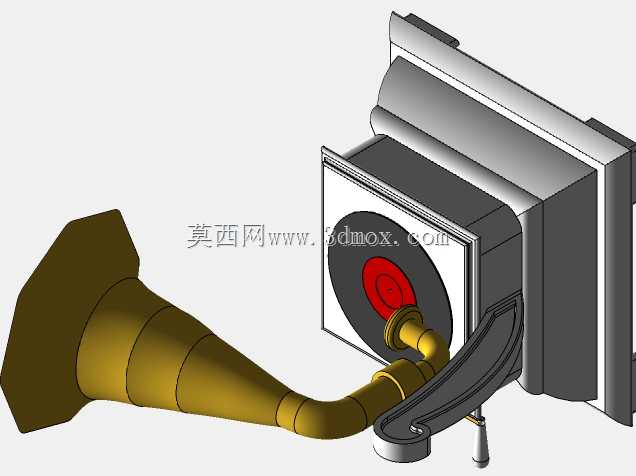

　　这是早期粗纹唱片的标准转速，从手摇柄的输入轴到唱盘的输出轴，需要通过三级直齿轮减速来实现，齿轮的模数选0.8就足够，因为整个驱动结构的负载很小，只需要带动铝制唱盘和唱片转动，不需要太大的扭矩，手摇柄的安装位置在基座右侧靠前的位置，摇柄的折叠结构要做转动限位，避免摇柄转动时和基座侧壁发生磕碰，摇柄收起的时候可以贴合基座侧壁，不会突出过多影响摆放。然后是唱盘组件，唱盘的直径一般在200mm左右，盘面覆盖一层毛毡垫，厚度3mm，作用是增大唱片和唱盘之间的摩擦力，避免唱片转动时打滑，同时毛毡的软质特性可以缓冲唱盘本身的加工平面度误差，保证唱片放置平稳，唱盘的中心有定位轴，轴径6mm，和唱片中心的定位孔匹配，定位轴的高度要高出毛毡面5mm，刚好能穿过唱片的中心孔，不会因为轴过高导致唱片放置倾斜。唱臂部分分为支撑臂和拾音头，支撑臂采用弯臂式木质结构，从基座后侧向上延伸再向前弯曲，末端安装唱头架，唱臂的转动支点要做阻尼设计，保证唱针落在唱片纹路上的时候压力合适，不会因为压力过大磨损唱片，也不会因为压力过小出现跳针的情况，唱臂的水平转动范围要覆盖整个唱片的径向行程，从最内侧的终止纹到最外侧的引入纹，转动角度大概在30度左右，建模的时候要做运动仿真验证，避免唱臂转动时碰到号筒的连接管路。号筒组件是整个留声机最有辨识度的部分，采用渐扩式的黄铜号筒结构，号筒的喉部直径在20mm左右，和唱头的出声口连接，口部的直径在180mm左右，整个号筒的长度从喉部到口部大概280mm，弯曲弧度采用平滑的圆弧过渡，不能有截面突变，否则会影响声学放大的效果，号筒的支撑是靠从基座后侧向上延伸的木质弯柱，弯柱的顶部有抱箍结构固定号筒的中部，避免号筒因为自身重量产生下垂变形，号筒的壁厚控制在0.8mm，模拟真实黄铜薄板的冲压成型结构，建模的时候要注意号筒和唱臂之间的安全间隙，至少留15mm的距离，避免唱臂转动时和号筒发生碰撞。在做整体装配的时候，要注意各个部件的重心位置，整个留声机的重心要落在基座四个垫脚围成的矩形范围内，尤其是号筒部分向前伸出，重量不小，如果重心过于靠前，很容易出现设备前倾倾倒的问题，所以在设计内部空腔的时候，可以把较重的发条组件尽量靠后布置，平衡号筒的前倾重量。另外，这类模型在做结构细节的时候，

　　还要考虑外观的复古质感，比如木质基座的边角做R3的圆角处理，模拟真实木作的打磨倒角，金属部件比如号筒、手摇柄、唱盘压圈做旧化的质感处理，但结构层面的尺寸公差、装配间隙都要按照真实机械加工的要求来做，比如转动部件的配合间隙留0.2mm，固定连接的部件做重合配合，不能出现结构穿模的问题。很多人做这类复古设备建模的时候容易陷入只做外观曲面的误区，忽略内部传动结构的合理性，实际上如果是用于展陈道具的1:1复刻制作，内部的齿轮传动、发条储能结构是必须能实际运作的，所以建模的时候每个齿轮的齿形、轴的配合、发条的安装空间都要符合机械设计的规范，比如发条盒的直径要和基座内部的空腔尺寸匹配，不能出现发条盒过大装不进基座的问题，齿轮的安装轴两端要有轴套定位，避免齿轮转动时出现轴向窜动。还有一个容易被忽略的细节是唱臂的起落结构，真实的留声机在唱臂旁边有一个小小的升降拨杆，拨动拨杆可以把唱臂抬升2mm左右，方便用户更换唱片的时候移动唱臂，不会让唱针直接刮擦唱片表面，这个结构虽然小，但属于功能完整性的一部分，建模的时候不能省略，拨杆的转动支点要做在基座上表面，和唱臂的支点位置相邻，操作的时候不会互相干扰。从安装边界来看，整个留声机放置在平面上的时候，最大外轮廓是号筒口向前突出的位置，比基座的前边缘向前突出大概100mm，所以在做场景布置的时候，放置台的深度至少要达到400mm，才能保证设备放稳，不会出现号筒悬空的情况，

　　设备的总高度从垫脚底部到号筒口的顶部大概420mm，这个高度在桌面陈设的时候刚好符合人的视线高度，坐在桌前的时候视线刚好能落在号筒和唱盘的位置，有很好的展示效果。另外，基座的后侧要留一个小小的出声孔？不对，这类留声机的声音是完全靠号筒放大的，基座本身是密闭的木质箱体，不需要额外开出声孔，反而密闭的箱体可以减少声音从基座内部散逸，提升号筒的出声效率，所以基座的拼接处要做止口结构，保证拼接后的密封性，这也是结构设计里需要考虑的声学相关细节，和纯结构件的设计有一定区别，需要兼顾声学性能和机械结构。在做建模的特征构建的时候，木质部分的特征尽量采用拉伸、扫描、放样结合的方式，避免用过多的曲面面片导致后期加工的时候出现数据错误，金属号筒部分可以采用多截面放样加抽壳的方式，保证壁厚均匀，号筒的内壁要做光滑处理，不能有凸起的特征，否则会导致声波反射出现杂音，齿轮部分采用标准直齿轮的参数化建模，方便后期根据实际的转速需求调整传动比，不需要重新绘制齿形。整个模型的装配层级要清晰，分为基座组件、传动组件、唱盘组件、唱臂组件、号筒组件五个子装配体，每个子装配体可以单独打开编辑，也方便后期做工程图导出的时候拆分零件图，用于实际的加工制作，不管是做3D打印的比例模型，还是做1:1的实物复刻，这个结构层级都能满足生产需求。
