欧规双插脚USB输出充电适配器结构设计

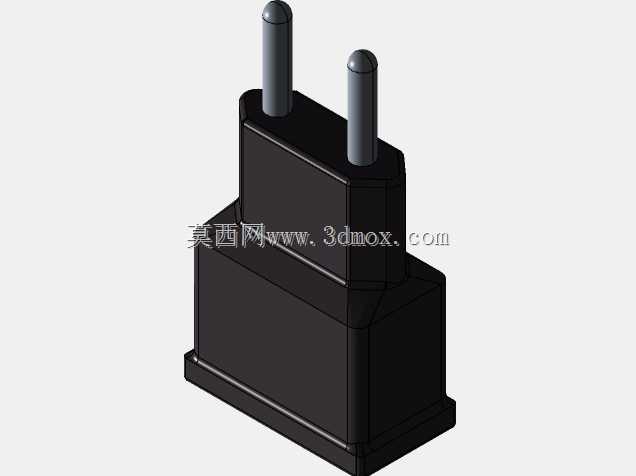

　　日常接触的消费电子供电场景里，墙插式充电适配器是覆盖范围极广的终端供电部件，这款双圆柱插脚的结构方案，适配欧盟地区标准墙面取电接口，可直接嵌入墙体86型、欧标圆形 recessed 插座完成取电，不需要额外转接线缆，是便携数码设备供电链路里的核心转换部件。从实际使用场景来看，这类适配器主要承担AC市电到低压DC的转换输出功能，输出端预留标准USB Type-A接口，可兼容早期智能手机、蓝牙外设、便携数码播放器、小型智能家居传感器等设备的取电需求，插脚与壳体采用一体化包胶结构，插脚根部做了圆弧过渡的应力释放设计，避免日常插拔过程中插脚受侧向力出现根部断裂、壳体开裂的问题。

　　做这款结构设计的时候，首先要匹配欧规墙插的安装边界，两个圆柱插脚的中心距严格遵循EN 50075标准规定的19mm间距，插脚直径4.0mm，插脚外露长度控制在19mm，保证插入插座后接触弹片的咬合长度足够，不会出现接触不良、打火的情况，同时插脚端面做了球形导角，插入时不需要刻意对准孔位，顺着导角就能滑入插座孔，降低日常插拔的对位难度。壳体部分采用上下壳超声波焊接的装配方案，没有外露的装配螺丝，整体外形做了大R角过渡，没有尖锐棱角，握持插拔的时候手感更顺滑，也不会在携带过程中刮蹭包里的其他物品。壳体内部预留了AC-DC转换电路板、高压滤波电容、低压整流模块的安装位，插脚与内部电路板的连接采用铆压焊片结构，不需要飞线连接，减少装配工序的同时，也能避免运输震动导致的焊盘脱焊问题。

　　输出端的USB接口位置做了内凹0.8mm的沉台设计，USB公头插入后，接口金属外壳能完全沉入沉台内，不会因为外力磕碰导致接口座子从电路板上脱落，沉台边缘做了15度的导向斜角，插USB线的时候不需要刻意对准，顺着斜角就能顺利插入接口。壳体侧面预留了0.3mm的分型线让位槽，超声波焊接后的溢料会留在槽内，不会在壳体外表面形成凸起的毛边，省去后续人工修毛边的工序。考虑到日常使用中可能出现的意外跌落场景，壳体内部在电路板四个角的位置都设计了十字形的橡胶缓冲柱，电路板装配后被缓冲柱顶住，跌落时的冲击力会被橡胶柱吸收，不会直接传递到电路板上的贴片元件，避免电容、电阻受冲击脱落。插脚部分采用黄铜基材表面镀镍的工艺，导电性能优异的同时，长期暴露在空气中也不会氧化生锈，保证长期使用的接触稳定性，插脚与壳体注塑的时候，插脚根部埋入壳体内的长度达到8mm，并且埋入部分做了滚花处理，增大插脚与塑胶壳体的抱紧力，哪怕受到较大的侧向拉力，插脚也不会从壳体中被拔出。

　　从安装适配的角度来说，这款适配器的整体宽度控制在38mm以内，插入墙面插座后，不会遮挡相邻的其他插座孔位，多设备同时取电的时候不会出现位置干涉，整体厚度控制在28mm，插在墙面插座上不会突出墙面过多，日常走动不容易磕碰导致适配器脱落。壳体表面采用细晒纹处理，不容易残留指纹和划痕，长期使用外观也能保持整洁，壳体材质选用阻燃ABS，满足UL94 V0级阻燃要求，哪怕内部电路出现异常高温，壳体也不会出现自燃的情况，满足消费电子供电部件的安全规范要求。在结构细节上，壳体上下盖的定位采用周圈均匀分布的6个定位柱，装配的时候定位柱先插入对应的定位孔，保证上下壳的对齐精度，超声波焊接的时候不会出现错位，焊接后的接缝均匀一致，没有明显的段差。内部电路板的固定除了四个角的缓冲柱，还在高压区域和低压区域之间设计了隔离筋，隔离筋高度超过电路板上最高元件的高度，避免高压区域和低压区域之间出现爬电距离不足的问题，满足安规设计的要求。USB接口的金属外壳与内部电路的接地端直接连通，插拔USB线的时候产生的静电会直接通过接地端泄放，不会损坏内部的转换芯片，提升产品的抗静电能力。
