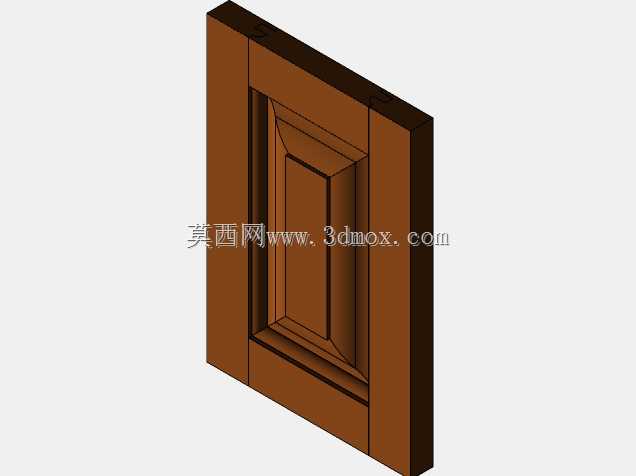

可修改凸起面板实木橱柜门结构

　　在定制家具的结构设计环节，这类凸起面板门的参数化模板，是整木定制设计团队提效的核心工具之一，日常对接橱柜、梳妆台、实木衣柜这类定制项目时，门板造型的调整占了整体建模工作量的近四成，不同客户对门芯凸起的层级、边框的倒角弧度、压线的宽窄都有差异化要求，要是每一个订单都从零开始搭建特征，不仅容易出现特征报错，还很难保证同系列产品的工艺一致性。这个门板结构的设计逻辑，是把焊接件轮廓的特征做了全参数关联，边框的四个构件采用对称的榫卯拼接结构预留，门芯板的凸起层级做了独立的特征分组，调整的时候只需要修改对应参数下的尺寸数值，就能快速生成不同造型的凸起门板，不用反复删除重建特征，也能避免特征之间的父子关系错乱导致的建模失败。

　　从实际落地的安装场景来看，这类门板的安装边界需要提前和柜体结构做匹配，常规橱柜门的安装预留间隙，侧边和上下边要根据合页的类型预留2到3毫米的开合间隙，门芯板和边框的拼接处要预留木材湿胀干缩的伸缩余量，尤其是北方干燥季节和南方梅雨季节的含水率差异，要是建模的时候没考虑这个伸缩缝的预留，实际生产安装后很容易出现门芯板起拱、边框开裂的问题。这个模板里的凸起造型，采用的是多阶递进的斜面结构，相比单斜面的凸起造型，视觉层次感更强，同时压线的位置做了圆弧过渡处理，不会出现尖锐的直角，日常使用的时候能避免磕碰划伤，也能减少油漆喷涂的时候出现的流挂死角，方便后续的表面处理工序加工。在梳妆台这类小型家具的门板应用里，这个结构可以等比例缩小尺寸，

　　适配抽屉面板、小柜门的造型需求，只需要调整整体的长宽参数，就能保持和橱柜大柜门一致的造型风格，保证整套定制家具的视觉统一性。建模的时候特意把边框的榫头位置做了工艺缺口预留，和工厂实际的开料、铣型工序对应，不会出现建模结构和实际加工工艺脱节的问题，生产端拿到模型之后可以直接提取轮廓路径导入雕刻机加工，不用二次修改造型。从结构强度的角度考虑，边框的厚度设置和门芯板的嵌入深度做了匹配，常规尺寸的门板不需要额外加穿带就能保证结构稳定性，大尺寸的衣柜门可以在这个模板基础上快速增加穿带槽的特征，不用重新调整整体造型。这类参数化模板的应用，能让结构设计师把更多精力放在工艺合理性和结构强度校验上，而不是重复的造型建模工作，

　　尤其是批量做同系列不同尺寸的定制订单时，参数调整的效率比从零建模提升数倍，也能减少不同设计师建模带来的造型差异，保证出厂产品的品质统一。在实际的项目对接里，很多客户会拿着参考图要求调整门板的凸起高度、边框宽度，这个模板的特征分组设计，能让设计师在和客户沟通的现场就快速调整出对应的造型效果，不用来回反复改模，大幅提升沟通和方案确认的效率。同时模型的轮廓特征完全适配常规的实木加工工艺，不管是用立铣还是雕刻机加工，都能直接生成对应的加工路径，不会出现模型上能做出来实际加工无法实现的结构，比如过小的内圆角、过深的铣型位置，都在建模的时候做了工艺校验，符合常规刀具的加工半径范围，避免生产端出现加工干涉的问题。
