木门加工用门边定位夹紧工装结构

　　在室内木门批量加工的现场工序里，合页铰链槽的开制精度一直是影响门扇装配顺畅度的核心环节，早年工人手持雕刻机开槽时，常因为门边定位偏移、加工过程中门扇窜动，出现槽位歪斜、深浅不一的问题，轻则导致合页安装后门缝不均，重则需要返工修边，浪费板材与工时。这套夹紧定位装置，就是针对现场加工的痛点设计的，专门配合手持修边机搭配导轨使用，完成门扇边缘的铰链口袋切割作业。

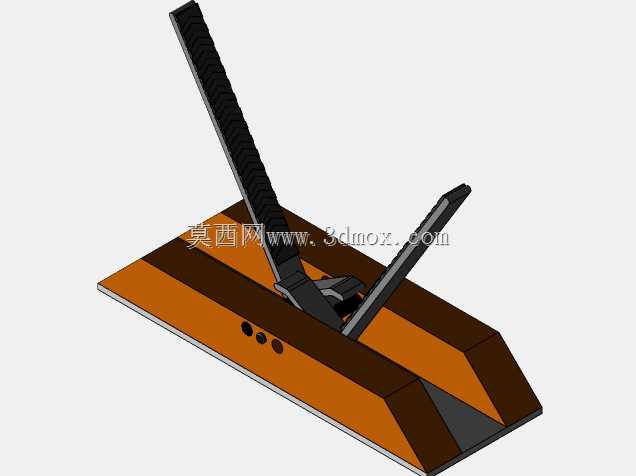

　　从实际使用的场景来看，这套装置不需要复杂的安装固定，作业时直接将底座贴合在待加工门扇的侧边，依靠底座上的两个可调压臂就能完成对门边的夹紧固定，不需要额外在门扇上打定位孔，也不会在门板饰面留下压痕，适配不同厚度的实木门、复合免漆门的加工需求。底座的基准面做了整面的铣平处理，和门扇侧边贴合时能保证完全贴实，不会出现局部悬空导致的基准偏移，底座上预留的导轨安装位，和常用的手持修边机导轨滑块尺寸完全匹配，导轨安装后和门边基准的平行度控制在0.1mm以内，能保证修边机沿着导轨走刀时，开出的铰链槽侧边和门边完全平行，不会出现斜槽的问题。

　　设计的时候没有采用复杂的气动或者液压夹紧结构，完全依靠手动压臂的偏心锁紧结构实现夹紧，压臂的压紧面贴了防滑的橡胶垫层，一方面增大和门板表面的摩擦力，避免加工过程中装置移位，另一方面也能防止硬质金属压臂刮花门板的饰面，对于表面做了烤漆、PVC覆膜的门板非常友好。两个压臂的长度做了差异化设计，长压臂负责压在门板的正面大面，提供主要的夹紧力，短压臂压在门板的侧边端面，辅助限制门板的横向窜动，哪怕修边机走刀时产生侧向的切削力，整套装置也不会出现偏移。

　　安装边界上，整套装置的底座宽度控制在120mm，长度280mm，夹紧行程可以覆盖30mm到60mm厚度的门扇，不管是常规的45mm厚室内门，还是加厚的55mm实木入户门室内侧加工，都能适配。底座上预留的三个定位孔，是用来配合不同规格的铰链槽定位挡块使用的，加工不同尺寸的合页槽时，只需要更换对应位置的挡块，就能快速定位槽位的起止位置，不需要每次都用卷尺测量划线，能大幅缩短单扇门的加工准备时间。

　　实际作业的时候，工人只需要先把装置卡在门扇需要开铰链槽的对应位置，扳动两个压臂完成锁紧，再把修边机的导轨卡在底座的导轨槽内，设定好修边机的开槽深度，沿着导轨匀速走刀就能一次成型开出标准的铰链槽，槽位的深度、长度、边距都能保证一致，不需要后续二次修磨。和传统的手工划线开槽相比，这套装置不需要工人有非常熟练的操作经验，新工人经过简单讲解就能操作，加工出来的铰链槽精度能达到和专业大型封边机开槽一致的效果，非常适合小型木门加工厂、现场装修施工的场景使用，不需要配套大型设备，携带也很方便，整套装置重量不到2kg，工人上门安装木门的时候可以随身携带，现场就能完成合页槽的精准加工。

　　结构上没有多余的复杂零件，所有受力部件都做了加厚处理，压臂和底座的连接轴采用了耐磨的钢套，长时间使用也不会出现旷量，保证夹紧的精度不会因为使用次数增加而下降。底座的边角都做了倒圆角处理，不会在搬运和使用过程中刮伤工人或者门板表面，整体结构紧凑，没有突出的尖锐零件，使用安全性也有保障。
