手动瓷砖切割用轨道导向定位组件

　　在现场瓷砖铺贴作业环节，手动瓷砖切割机是装修施工班组的核心手持作业工具，常规手动切割机在长尺寸瓷砖切割作业时，常出现刀头走偏、切割线歪斜、崩边率高的问题，尤其是加工600mm以上长度的通体砖、抛釉砖时，单靠机身原有靠尺很难保证全程走刀的直线度，反复调整靠尺不仅耽误施工进度，还容易因定位偏差造成瓷砖报废，提升材料损耗成本。这套轨道导向定位组件，就是针对手动瓷砖切割机长行程切割的定位痛点开发的配套辅具，可直接适配市面上多数常规规格的手动推刀机型，不需要对原有切割机做打孔、焊接等破坏性改装，就能快速加装到设备上。组件整体采用平行双圆柱导轨作为导向基准，两根导轨的平行度公差控制在0.1mm/1000mm以内，

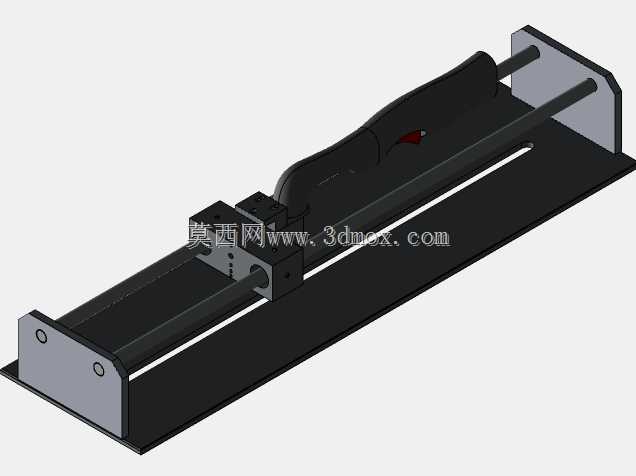

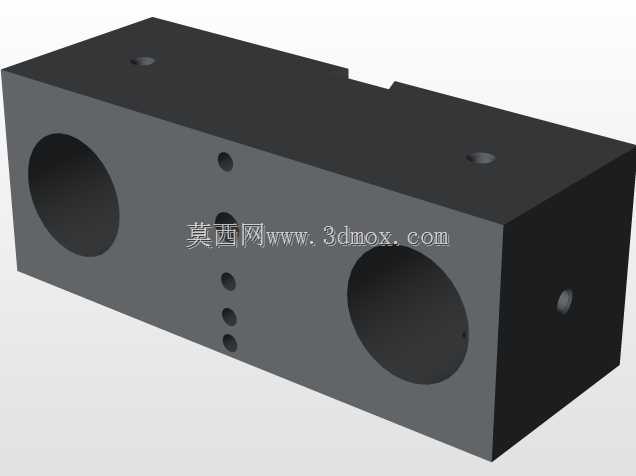

　　导轨两端通过L型安装支座固定在切割机的工作台侧边，支座上预留了长条形调节腰孔，可根据不同机型的工作台宽度调整安装跨距，适配工作台宽度在200mm到400mm区间的手动切割机，安装时只需要用配套的压紧螺栓将支座固定在工作台边缘，不需要额外加工安装孔，现场拆装调整的时间不超过十分钟。导向滑座通过直线轴承与两根导轨配合，滑座上设计了与切割机原有推刀刀架匹配的连接卡口，安装时可直接将原有推刀的滑动刀架与该滑座刚性连接，推刀作业时刀头的行进轨迹完全由双导轨的直线度约束，彻底避免人工推刀时因手部施力偏移造成的走刀歪斜问题，滑座的行程覆盖800mm长度的切割需求，可满足市面上主流大规格瓷砖的切割长度要求。组件的底座采用加厚冷轧钢板折弯成型，

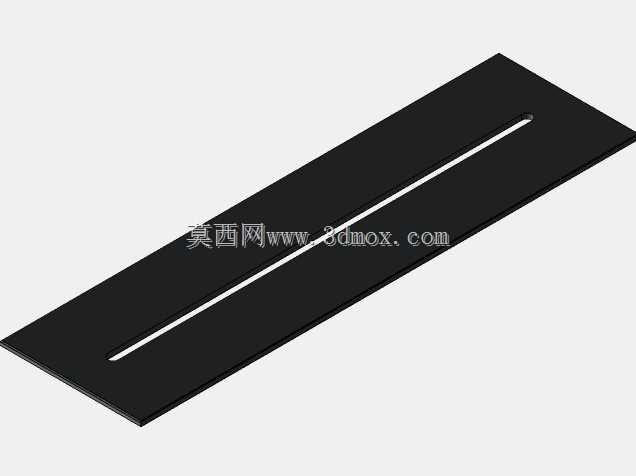

　　整体平面度公差控制在0.2mm以内，底座表面做了发黑防锈处理，可适应装修现场多粉尘、高湿度的复杂作业环境，导轨采用高碳铬轴承钢加工，表面淬火硬度达到HRC60以上，耐磨性能优异，长期往复滑动也不会出现明显的磨损间隙，保证导向精度的长期稳定性。滑座内部的直线轴承自带防尘密封结构，可阻挡切割作业产生的瓷砖碎屑进入轴承配合面，减少卡滞风险，日常维护只需要定期在导轨表面涂抹少量润滑脂即可，不需要复杂的保养操作。在实际作业场景中，加装该组件后的手动瓷砖切割机，长尺寸瓷砖切割的直线度误差可控制在0.2mm以内，瓷砖切割边的崩边率相比未加装时降低70%以上，尤其是加工厚度超过10mm的厚质瓷砖时，走刀过程更平稳，不需要操作人员刻意控制推刀方向，

　　可有效降低作业人员的操作难度，新入行的施工人员也能快速切出直线度合格的瓷砖边，减少对操作人员经验的依赖。组件的整体安装高度不超过原有切割机工作台面50mm，不会干涉瓷砖的上下料操作，切割小规格瓷砖时也可以快速将滑座与刀架的连接脱开，不影响原有设备的常规使用。设计过程中没有采用复杂的精密传动结构，全部采用标准化的机械零部件，加工和装配难度低，普通的机加工车间就可以完成生产制造，零部件的互换性强，后期如果出现导轨、轴承等易损件磨损，可直接采购标准件更换，不需要整体更换组件，降低使用成本。组件的整体重量控制在3.5kg以内，加装后不会给原有手动切割机增加过多的负重，设备依然可以方便地在不同施工点位之间转移，适配装修施工流动性强的作业特点。针对现场作业可能出现的导轨磕碰问题，导轨两端的支座上设计了橡胶缓冲垫，滑座移动到行程端点时会与缓冲垫接触，避免硬碰撞造成导轨变形或精度损失，滑座上还预留了辅助靠尺的安装位，可根据作业需求加装角度定位靠尺，实现45度、30度等常用角度的斜向切割导向，进一步拓展手动瓷砖切割机的作业范围。
