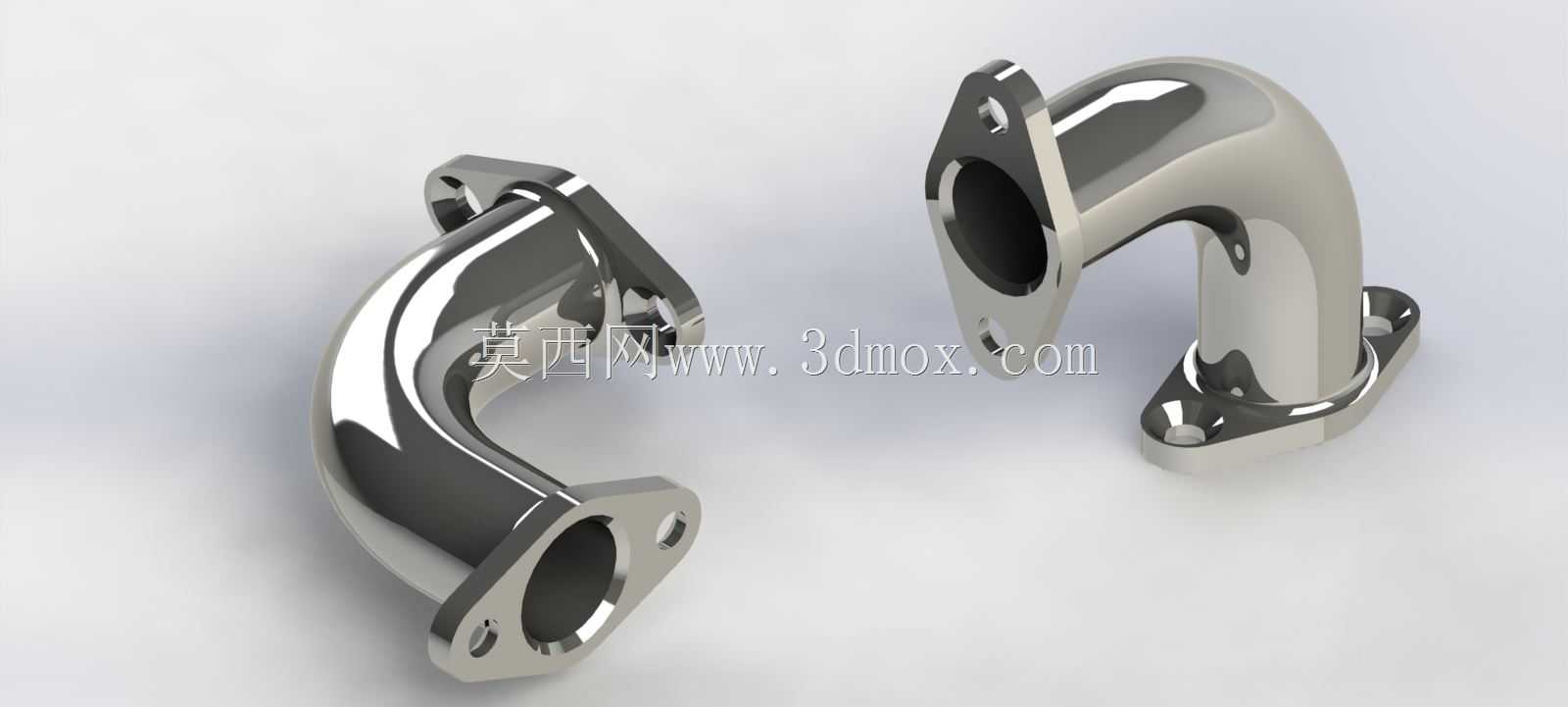

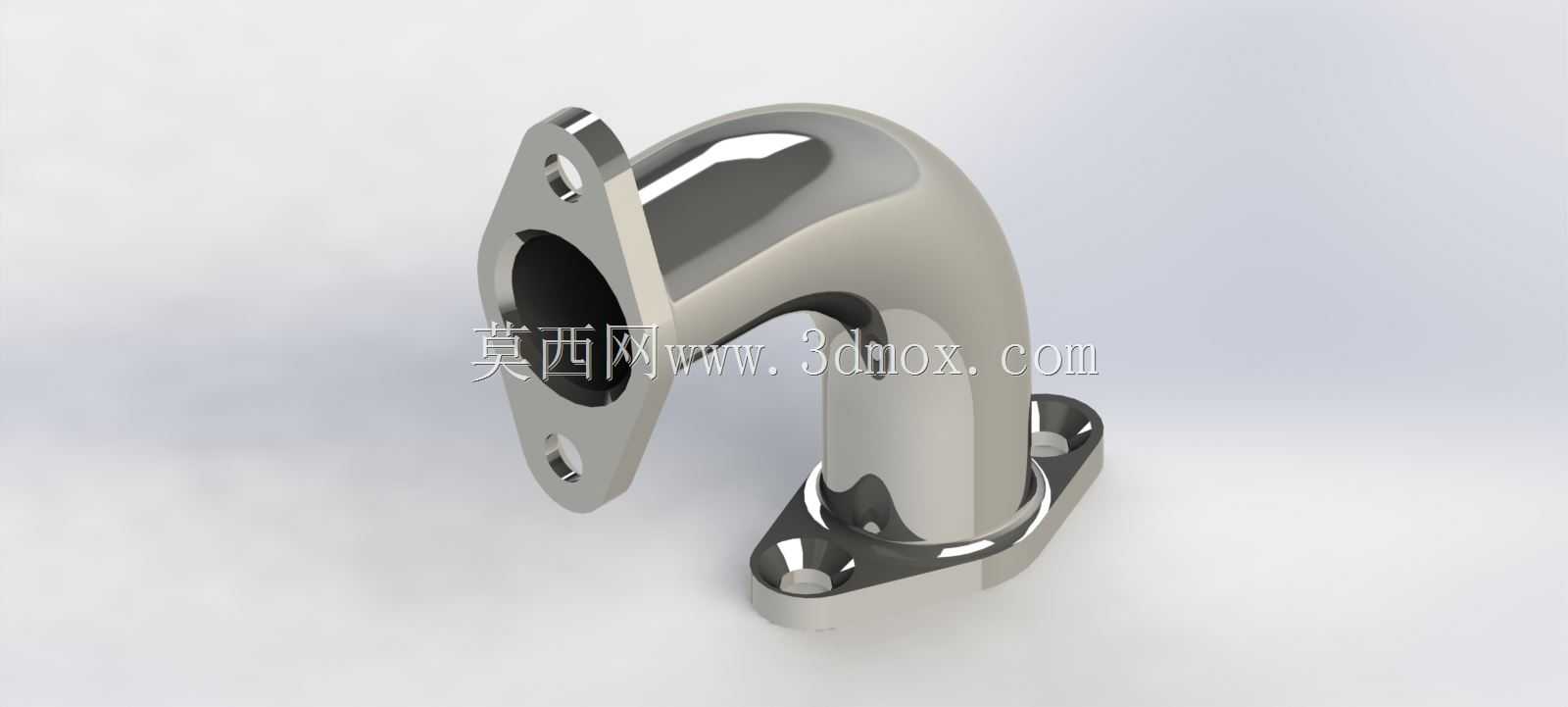

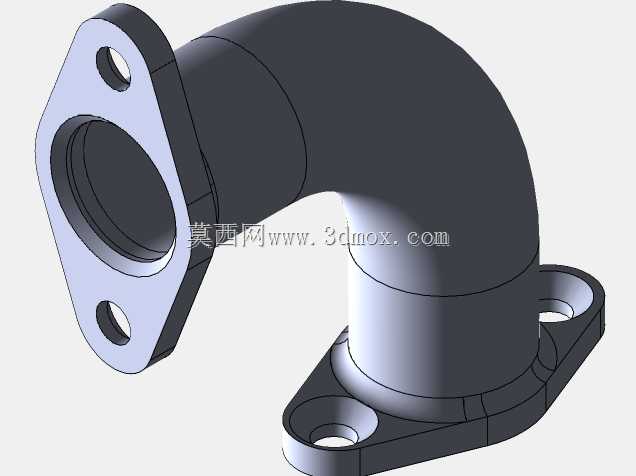

带法兰安装座90度金属弯管结构

　　这类90度弯转管路连接件，在流体输送系统里承担着管路转向衔接的核心作用，常见于液压动力回路、冷却循环管路、低压气动输送系统、车用进排气支路等场景，用来在有限安装空间内完成管路走向的直角切换，避免硬管弯折产生的通径缩径、应力集中问题。从结构设计来看，两端采用三角形法兰安装面，每个法兰面预留三个螺栓过孔，相比圆形法兰能在保证连接压紧力均匀的前提下，减少安装占用的平面空间，适合安装面局促的设备内部布局；法兰与弯管本体采用圆弧过渡结构，没有直角应力集中棱边，能降低管路内流体流经转角时的紊流损耗，同时减少长期承压工况下的结构应力开裂风险。弯管本体的流道采用等径设计，全程通径无突变，能保证流体转向时的流速稳定，

　　避免局部压降过大影响整个管路系统的输送效率；管壁厚度根据常规低压流体输送工况做了等厚设计，在保证结构强度的前提下控制整体重量，法兰密封面做了平面精加工处理，安装时配合密封垫片即可实现端面静密封，无需额外加工密封槽，降低配套加工成本。安装边界方面，两个法兰面的朝向呈严格90度垂直，安装时需要保证对接管路的端面与法兰面平行，螺栓锁紧时需采用对角分次锁紧的方式，避免单侧压紧力过大导致法兰面倾斜产生泄漏；弯管的转弯半径经过优化，既不会因为半径过小导致流阻陡增，也不会因为半径过大占用过多安装空间，在紧凑型设备的管路布局中能有效减少管路总长度，降低系统整体的管路成本。从实际使用场景出发，这类弯管可以适配金属硬管、橡胶软管等不同类型的对接管路，

　　当用于液压系统时，可承受常规中低压工况的压力冲击，法兰的三角形布局能在设备运行产生振动时，保持连接点的紧固可靠性，相比螺纹连接的弯头，法兰连接的形式更适合管径偏大、振动幅度较大的管路场景，避免长期振动下螺纹松脱泄漏的问题。设计过程中需要重点关注弯管内壁的光滑度，避免内壁存在凸起、凹陷等铸造或加工缺陷，这些缺陷不仅会增大流阻，还会在长期流体冲刷下产生冲蚀磨损，缩短连接件的使用寿命；法兰面的螺栓孔位置度需要严格控制，否则安装时会出现螺栓无法穿入、对接面错位的问题，直接影响现场装配效率。另外，弯管与法兰衔接的外圆弧位置，是结构应力集中的高发区域，在做强度校核时需要重点验证该区域在额定压力、安装附加载荷下的应力水平，

　　保证安全系数满足对应工况的使用要求，避免承压状态下出现结构破裂。这类连接件在设备维护时也具备明显优势，法兰连接的形式拆装便捷，当管路需要改向或者维护时，仅需拆卸对应法兰的螺栓即可完成更换，无需切割、重新焊接管路，能大幅缩短设备停机维护的时间，在量产设备的装配环节，标准化的法兰尺寸也能提升装配一致性，减少现场配管的工作量。
