机加工夹持用台虎钳结构设计

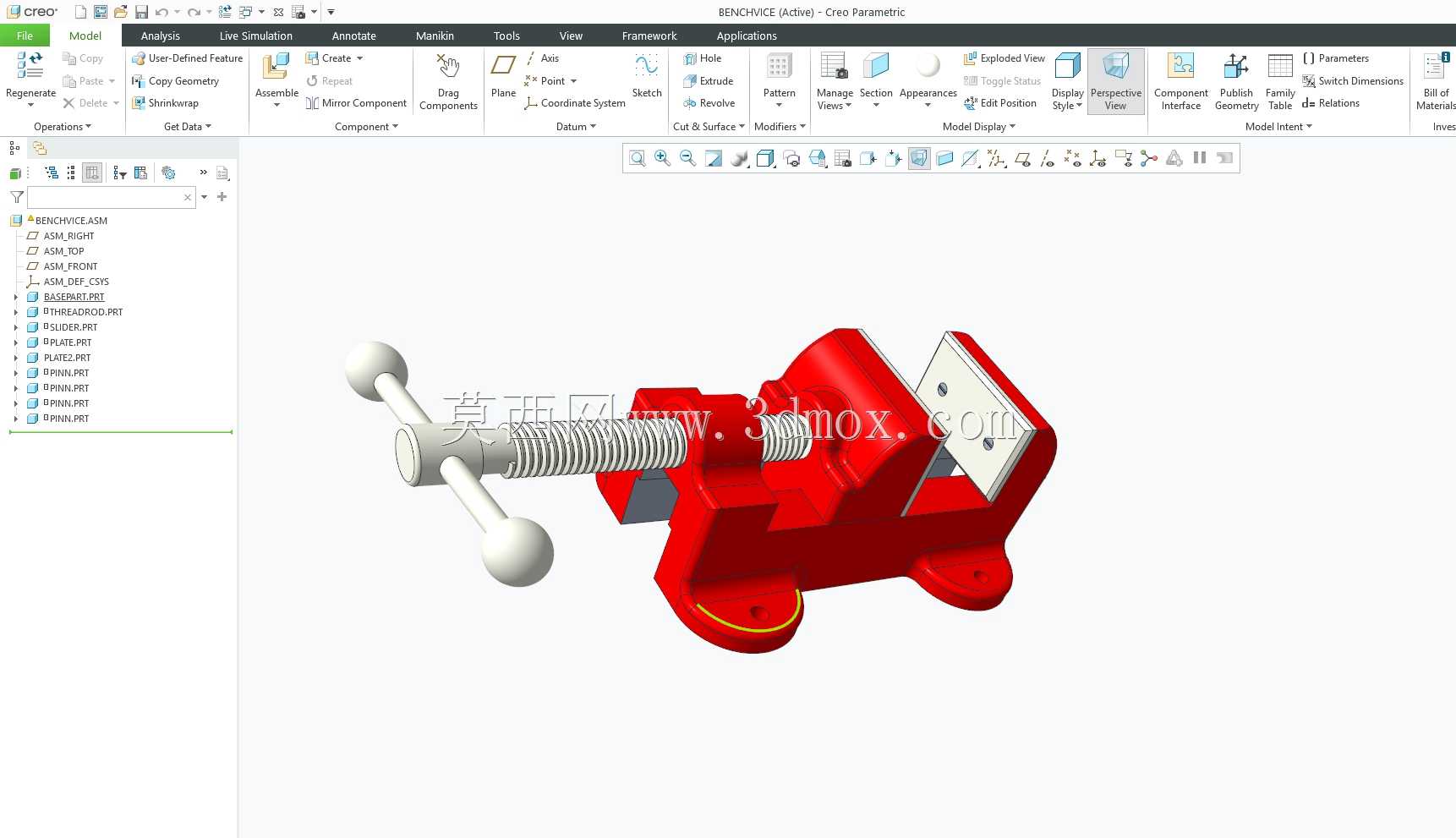

　　从结构组成来看，活动钳身通过导轨结构与固定钳身配合，传动部分采用梯形螺纹副，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动过程中磨损更均匀，能够承受夹持工件时的较大轴向力，长期使用也不会轻易出现滑牙、传动卡滞的问题；钳口部分采用可更换的齿面钳口板，通过内六角螺钉固定在钳身的安装面上，齿面的咬合角度经过优化，既能够保证对金属工件的足够咬合力，避免夹持过程中工件打滑，又不会在工件表面留下过深的压痕，当钳口齿面磨损到夹持力不足时，只需要更换钳口板即可，不需要整体更换钳身，大幅降低了工装的维护成本。在常规机加工、钳工装配、小型零件修配场景中，台虎钳是工位上最基础也最核心的夹持工装，几乎所有需要对工件进行锯削、锉削、錾削、攻丝、套丝以及小型零件打磨、装配的工序，都需要依靠台虎钳完成工件的可靠固定，避免加工过程中工件位移导致的加工精度偏差、操作安全隐患。这款台虎钳的整体结构围绕刚性夹持、操作便捷、安装稳定三个核心需求展开，没有多余的冗余结构，所有部件的受力路径都经过了实际工况的校核。

　　固定钳身的底部设置了两个带安装孔的固定耳，安装时可以通过螺栓穿过安装孔将台虎钳整体固定在钳工工作台的台面上，安装孔的间距匹配常规钳工台的预留安装位，不需要额外打孔适配；固定耳与钳身主体采用一体化铸造结构，避免了焊接结构带来的应力变形，在承受大夹持力时不会出现固定耳断裂的问题。活动钳身的导轨配合面设置了合理的配合间隙，既保证活动钳身能够沿着导轨顺畅滑动，不会出现卡滞，又不会因为间隙过大导致夹持时钳身上翘，影响夹持精度；摇把部分采用球头手柄结构，操作时手掌能够贴合球头施加圆周力，相比直柄结构更省力，摇把与丝杆的连接采用活动铰接结构，当不需要操作时可以将摇把垂下，避免工位上的磕碰。

　　从实际使用的角度出发，这款台虎钳的最大开口距离覆盖了常规小型零件的加工需求，能够满足绝大多数五金加工、小型零件修配、学生金工实习场景的使用要求，钳身的整体高度设计符合人体工程学要求，操作人员站在钳工台前操作时，手臂不需要过度抬高或者弯曲，长时间操作也不容易产生疲劳。设计过程中重点考虑了受力的均匀性，丝杆的轴线与钳口的夹持面保持严格平行，避免夹持工件时出现工件上翘、受力点偏移的问题；钳身的壁厚经过优化，在保证整体刚性、夹持时不会出现钳身形变的前提下，尽可能控制了整体重量，既方便安装搬运，又不会因为刚性不足导致夹持精度下降。

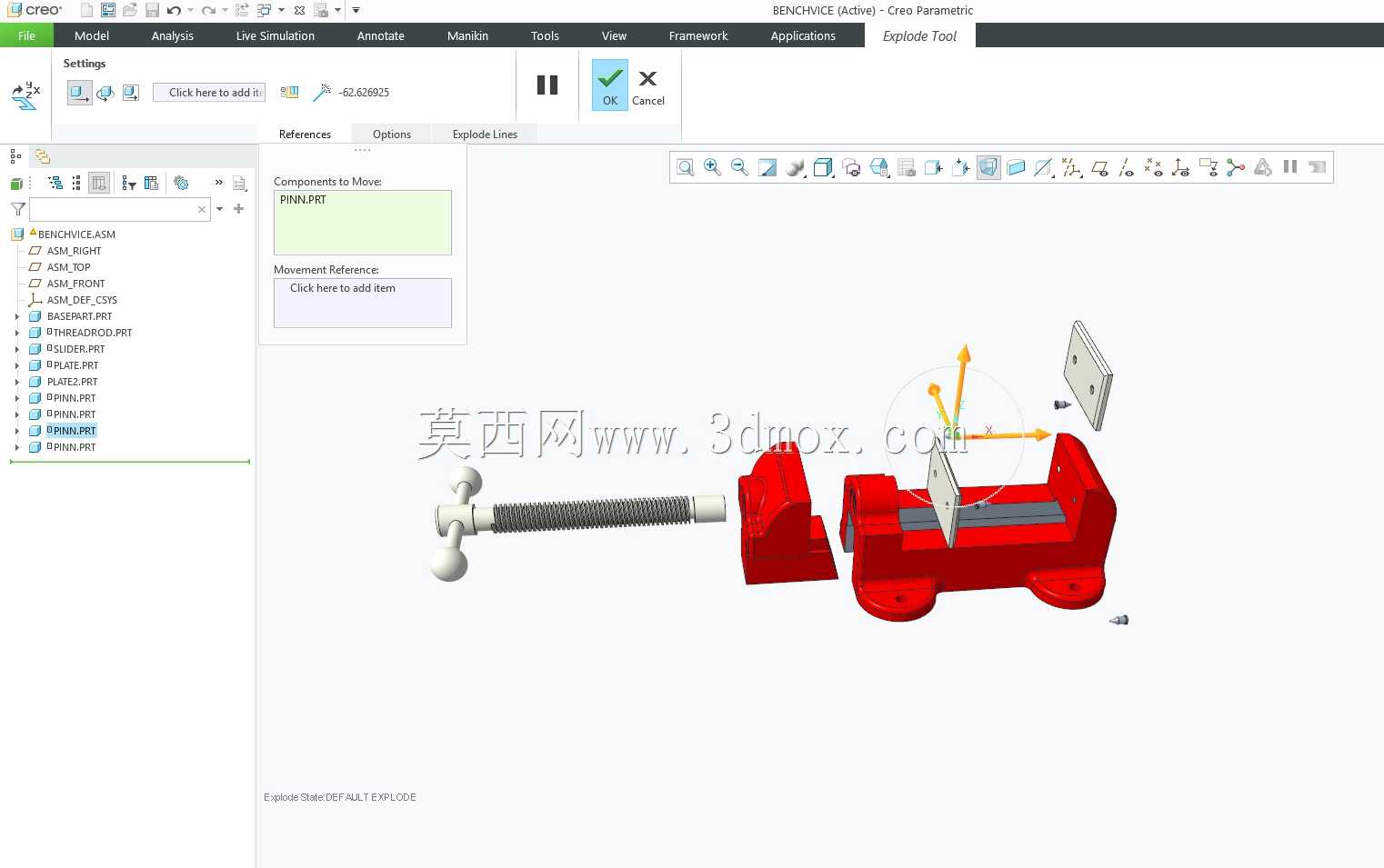

　　导轨部分的润滑槽设计在配合面的内侧，日常维护时只需要在润滑槽内加注少量润滑脂，就可以保证活动钳身长期滑动顺畅，不会因为铁屑进入配合面导致磨损加剧；钳身底部的排屑缺口设计，能够让加工过程中产生的铁屑、碎屑直接从缺口落下，不会堆积在导轨配合面内，减少了日常清理的工作量。在装配逻辑上，所有部件的装配顺序符合实际工装的装配工艺，丝杆的轴向定位采用推力轴承结构，能够承受夹持时的轴向反作用力，转动摇把时的阻力更小，操作手感更顺滑；钳口板的安装面经过铣削加工，保证两块钳口板闭合时能够完全贴合，不会出现上下缝隙不均的问题，夹持薄型工件时也能够保证足够的夹持面积，不会出现工件夹偏、夹不牢的情况。
