双层框架式支撑置物结构设计

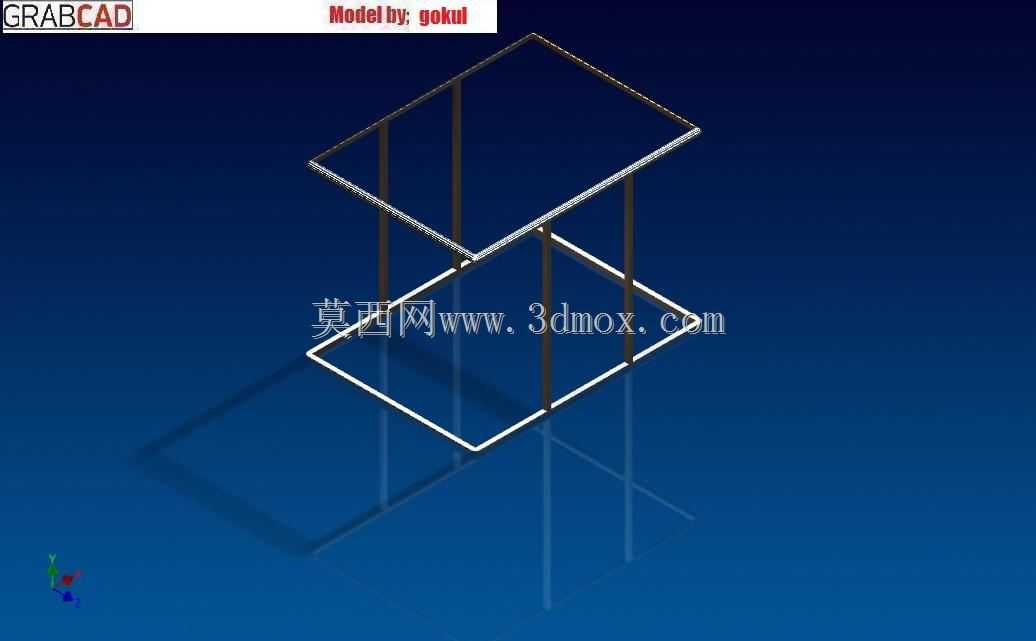

　　该双层框架支撑结构在实际工程场景中，可适配通讯基站内部设备承载、户外通讯机柜附属置物平台、小型通讯终端测试台架等多种使用场景，作为承载类辅助结构，其核心作用是为通讯类电子模组、测试仪器、布线转接模块提供稳定的分层安装与放置空间，避免不同功能模块堆叠造成的散热受阻、线路干扰问题。从结构设计逻辑来看，整体采用上下两层矩形框体搭配竖向支撑立柱的形式，上下层框体均采用闭合矩形轮廓设计，框体边部采用等截面型材拼接，拼接节点处采用直连对接形式，保证框体整体的平面度，避免放置设备时出现局部倾斜滑落的风险。竖向支撑立柱共设置四根，分别布置在上下矩形框的四个角点位置，立柱与上下框体的连接节点处于框体边角的受力最优位置，可将上层承载的载荷均匀传递至下层框体，再通过底部框体分散到安装基础面，减少局部应力集中导致的结构变形。

　　从安装边界维度考量，该结构的下层框体作为整个支撑结构的安装基准面，其外轮廓尺寸决定了整体结构的占地边界，设计时预留了足够的安装孔位布置空间，可适配不同地面基础的固定需求，不管是在水泥基座上采用膨胀螺栓固定，还是在通讯机柜内部采用螺栓与机柜立柱连接，都能通过调整下层框体的固定点位置完成适配。上层框体的承载面与下层框体之间的竖向间距，充分考虑了通讯类设备的常规高度与散热空间需求，既不会因为间距过小导致下层放置的设备顶部与上层框体底部发生干涉，也不会因为间距过大造成整体结构高度冗余，浪费安装空间。

　　功能特性层面，该框架结构采用开放式设计，四个侧面无封闭挡板，一方面可以最大化提升空气流通效率，保证上下层放置的通讯设备运行时产生的热量能够快速散出，避免封闭空间内热量堆积造成设备过热宕机；另一方面开放式的结构也方便操作人员进行设备接线、调试、维护操作，不需要额外拆卸挡板即可触及所有放置在框架上的设备接口与操作面板。框体的型材截面选型经过受力校核，在常规通讯设备单平米承载范围内，框体的最大挠度控制在工程允许的范围内，不会因为长期承载出现永久性弯曲变形，竖向立柱的长细比也经过优化，避免上层承载过大时出现立柱失稳弯折的问题。

　　在实际建模过程中，该结构的所有构件均采用参数化草图驱动，矩形框的长宽尺寸、立柱的高度、型材的截面参数都可以根据实际使用场景的需求进行快速调整，不需要重新绘制整体结构，只需要修改对应参数即可生成不同尺寸规格的框架结构，适配不同大小的通讯设备承载需求。上下框体与立柱的连接位置，预留了标准的紧固件安装间隙，实际生产时可采用角码连接或者直接焊接的形式进行组装，不管是小批量定制加工还是批量标准化生产，都能适配对应的加工工艺，减少生产环节的工艺复杂度。结构的重心经过优化设计，整体重心落在下层框体的几何中心范围内，即使上层放置的设备存在一定的重量偏差，也不会出现整体结构倾翻的风险，在有轻微振动的通讯机房或者户外临时通讯站点场景下，也能保持足够的结构稳定性。
