带执行器离心鼓风机三维结构模型

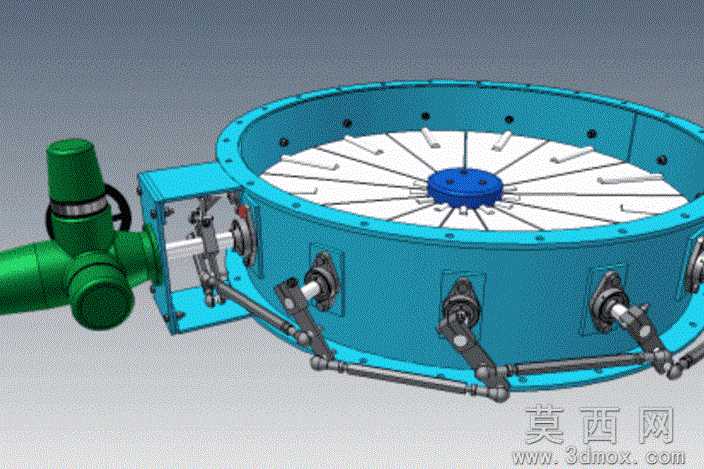

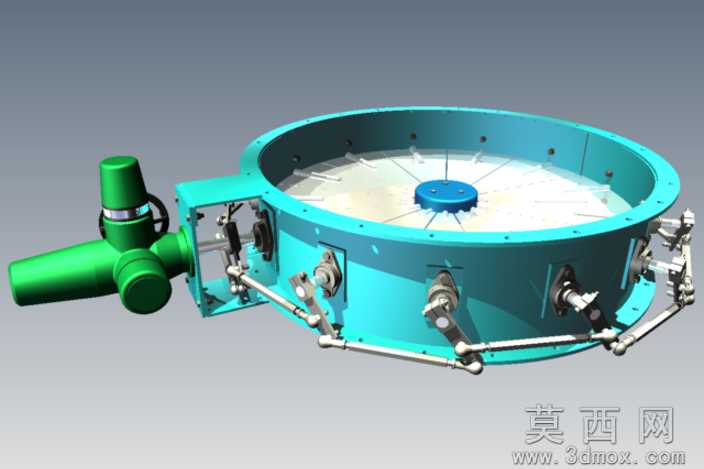

本模型为带电动执行器的离心式鼓风机调节机构三维模型，建模阶段采用自顶向下的装配设计思路，首先完成圆形风筒主体的基准面搭建，精准定位风筒法兰的安装孔位、筒壁厚度等基础特征，随后依次构建内部导流叶片组件、中心轮毂、叶片联动连杆机构，最后完成侧装式电动执行器与传动转轴的装配匹配，所有零件间的装配约束完全符合实际机械装配逻辑，无干涉错位问题。参数设计层面，模型严格按照工业通风设备的常规比例设定，风筒内径、叶片开合角度范围、执行器输出轴行程、连杆传动比均经过运动仿真验证，可实现0到90度的叶片开度调节，匹配不同工况下的气流流量控制需求，各零件的尺寸公差预留符合通用机械加工的精度要求。渲染材质方面，风筒主体采用哑光蓝绿色工业漆材质模拟实际设备的喷涂外观，执行器外壳采用深绿色铸铝材质，金属连杆、转轴部件赋予抛光钢材质，中心轮毂采用蓝色工程塑料材质，渲染效果还原了工业设备的真实质感，附带的效果图完整展示了模型的装配状态与结构细节。结构原理上，该模型将涡流阻尼结构与大型离心风机结合，侧装的BIM品牌90度电动执行器通过转轴驱动内部连杆机构，同步带动周向分布的所有导流叶片转动，通过改变叶片的开合角度调节风道通流面积，实现气流流量、风压的精准控制，联动机构的多连杆设计保证了所有叶片动作同步，无卡滞风险。软件兼容层面，模型提供STL、STEP、IGES等通用三维格式，同时兼容Autodesk Inventor2011及以上版本，可导入SolidWorks、UG、ProE等主流三维机械设计软件进行编辑、修改与工程图导出，不存在特征丢失、装配体破碎等兼容问题。研发教学应用层面，该模型可作为通风设备研发的结构参考，帮助设计人员快速理解风机调节机构的传动逻辑，也可作为机械原理课程的教学案例，用于讲解连杆传动、流体调节设备的结构设计思路，还可用于工业动画制作、设备展示等场景，为风机类产品的设计优化提供直观的三维参考。
