车间物料转运回收提升式拖车结构

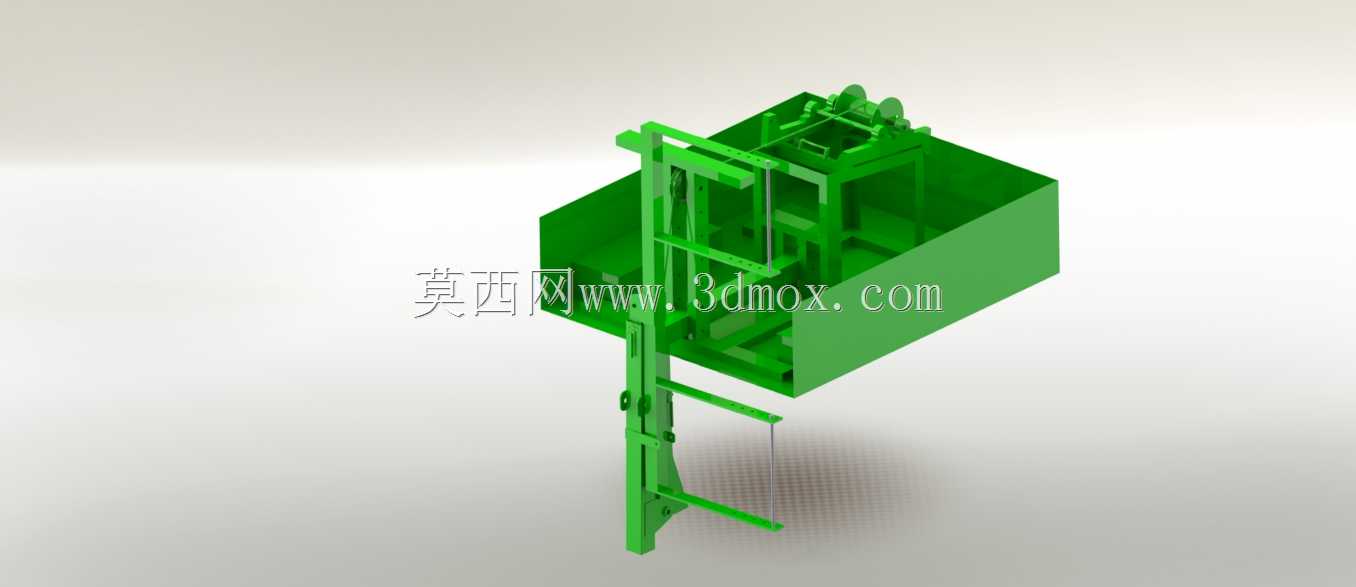

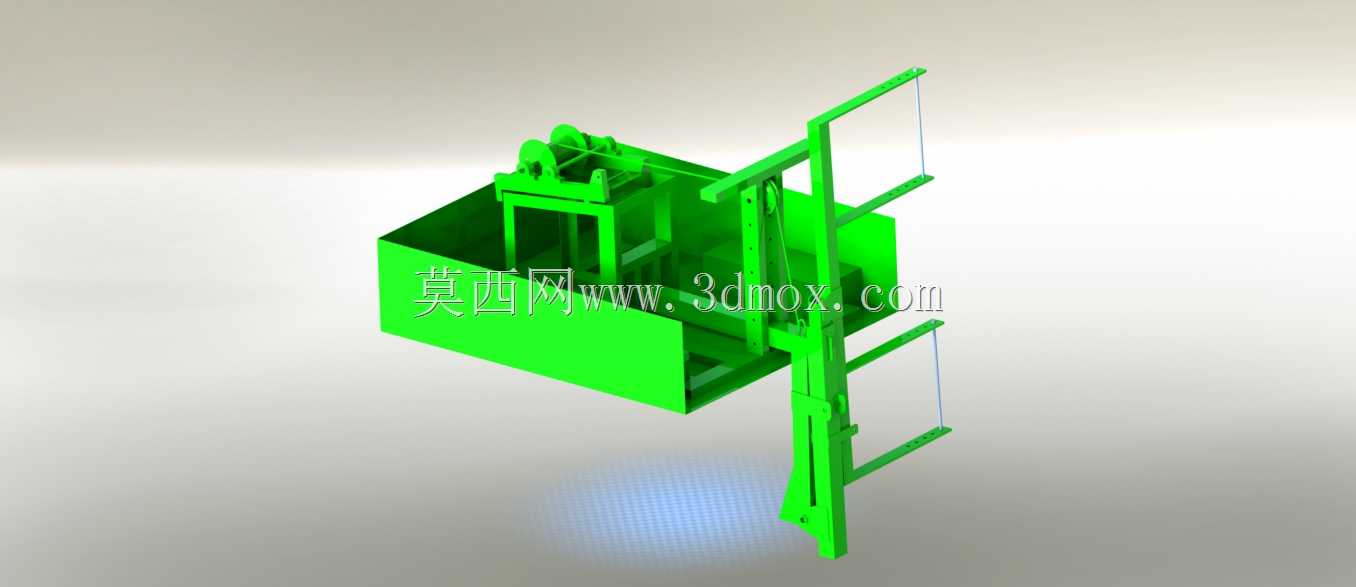

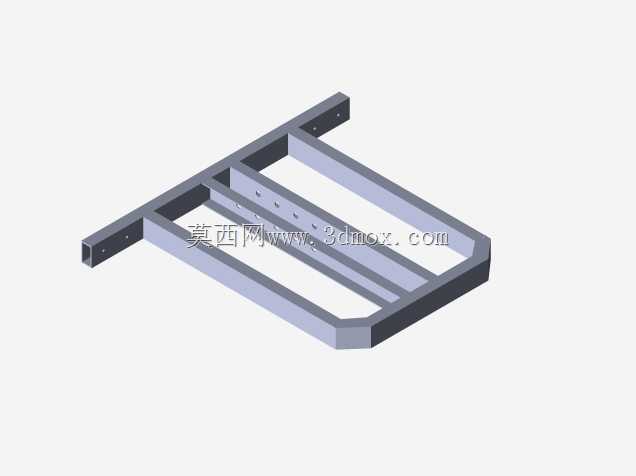

　　这套回收拖车的三维结构，核心面向离散制造车间的边角料、加工废料、工位周转余料的定点回收转运场景，区别于普通平板拖车，它自带垂直提升挂载结构，不需要额外搭配叉车就能完成料箱的举升、挂接、卸料动作，适配机加工车间、焊装车间、装配线边的短距离废料回收动线，能覆盖从工位旁临时集料到集中废料堆放点的全流程转运需求，减少工位旁废料堆积带来的通行阻碍与安全隐患。从功能结构上看，设备主体分为敞口式储料箱体、垂直导向提升立柱、双侧挂接叉臂、顶部卷扬驱动机构四个核心部分，储料箱采用敞口大容积设计，箱体内侧做了斜角过渡，避免细碎废料在边角卡滞，卸料时可以通过提升机构将箱体举升后完成倾翻倒料，不需要人工搬抬料箱，降低一线操作人员的劳动强度。

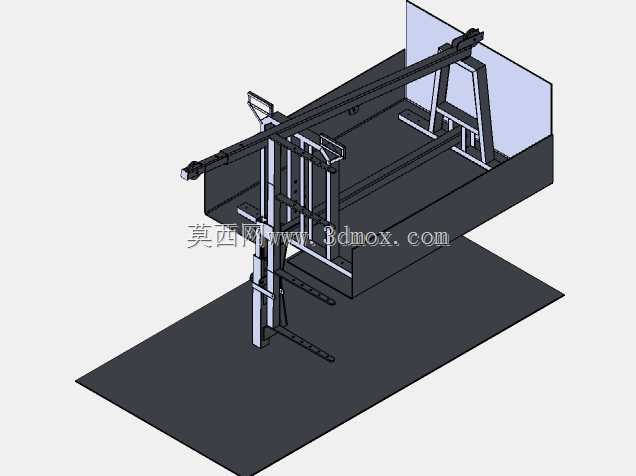

　　垂直立柱采用双导轨槽型结构，提升滑座沿着导轨做垂直方向的直线运动，双侧叉臂的间距可以根据配套的标准料箱宽度做小幅调整，适配车间内常用的不同规格周转料箱的挂接需求，叉臂端部做了向上的折弯挡边，举升过程中能避免料箱从臂体上滑脱，提升作业过程的安全性。顶部的卷扬机构采用双绳同步提升设计，两根钢丝绳分别连接滑座的两侧受力点，保证提升过程中滑座受力均匀，不会出现偏载卡滞的问题，卷扬的驱动端预留了手动与电动两种安装接口，用户可以根据自身车间的动力配置情况选择对应的驱动方式，没有外接电源的场景下也能通过手动摇柄完成举升动作。设计过程中重点考虑了厂内通道的通行边界，整车的宽度控制在标准车间通道的最小通行宽度以内，长度方向预留了拖挂连接环，

　　可以多台串联由牵引车牵引，一次性完成多个点位的废料回收，提升转运效率。储料箱的底部做了加强筋布局，因为废料回收过程中经常会装载金属边角料、焊渣等密度较大的物料，箱体底板如果强度不足很容易出现变形开裂的问题，所以在底板下方沿纵向和横向都布置了槽型加强筋，提升箱体的承载能力，延长设备的使用寿命。提升立柱与储料箱的连接位置采用了可拆卸的螺栓连接结构，当设备需要进入空间狭小的工位区域作业时，可以将立柱部分快速拆除，作为普通的敞口平板拖车使用，拓展设备的适用场景。轮系部分采用了实心橡胶脚轮，前轮为万向转向轮，后轮为定向轮，转向轮配置了刹车装置，停靠在工位旁装料时可以踩下刹车固定整车位置，避免装料过程中车辆滑移。

　　挂接叉臂的最低落地高度与车间常用的标准料箱底部离地间隙匹配，不需要额外垫高料箱就能直接完成叉取动作，叉臂的表面做了防滑处理，增加与料箱底部的摩擦力，举升过程中料箱不会出现前后窜动的问题。导向导轨的内部预留了润滑脂加注通道，日常维护时可以通过注油嘴定期加注润滑脂，减少滑座与导轨之间的磨损，降低提升过程的阻力，避免长时间使用后出现卡滞、异响的问题。整车的重心经过反复校核，满载状态下举升料箱到最高位置时，整车的重心依然落在轮系的支撑边界以内，不会出现倾翻的风险，即使在车间地面有小幅坡度的区域作业，也能保证足够的稳定性。储料箱的后侧设置了可开启的卸料挡板，当不需要举升倾翻卸料时，可以打开后侧挡板，直接将箱体内的物料从后侧推出，适配不同卸料场景的操作需求。拖挂连接环采用了万向铰接结构，牵引车转弯过程中连接环可以随牵引角度自由转动，不会因为转弯角度过大出现连接部位别劲、断裂的问题，适配厂内复杂的转弯通道动线。
