无螺丝六旋翼无人机中心机架结构设计

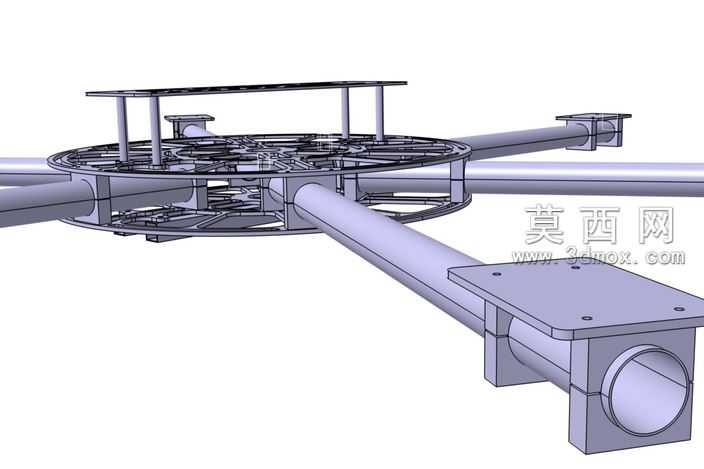

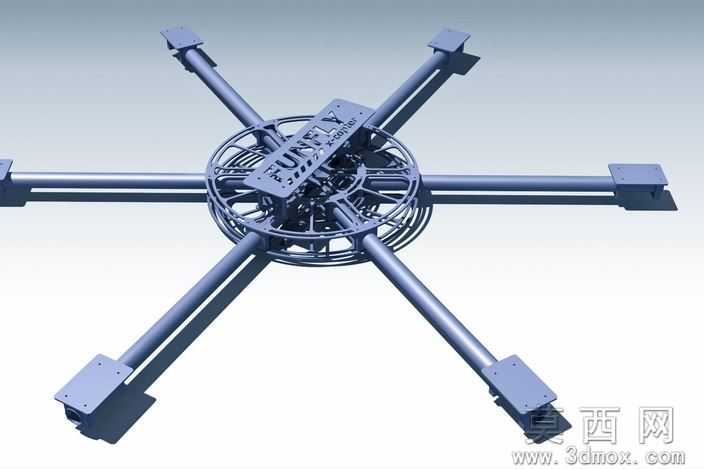

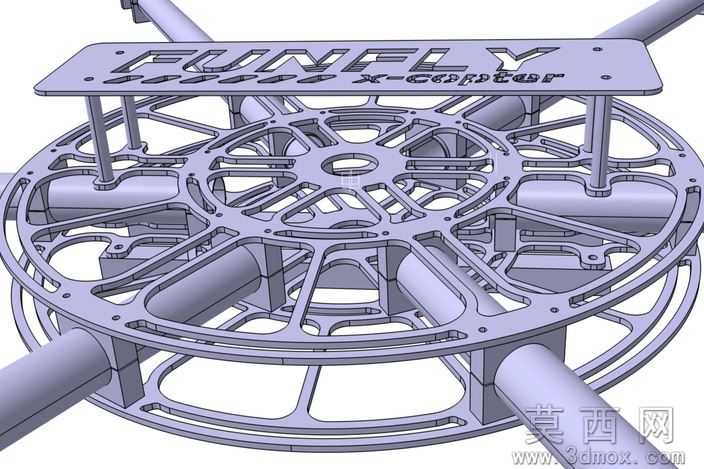

本作品为六旋翼无人机的中心机架结构三维设计，整体采用中心放射式布局，以圆形镂空中心盘为核心，向外均匀延伸六根圆柱形机臂，机臂末端预留电机与螺旋桨的安装定位平台，整体结构对称规整，符合多旋翼无人机的力学平衡要求。建模过程中采用参数化设计思路，对中心盘的镂空结构做了轻量化处理，在保证结构强度的前提下尽可能降低机架自重，中心盘内部预留了飞控、电调等核心电子元件的安装卡位，各卡位的尺寸公差经过精准校核，可适配主流的消费级无人机电子配件。机臂与中心盘的连接采用无螺丝卡扣式结构，摒弃传统螺丝紧固的装配方式，通过结构本身的卡合限位实现稳固连接，既简化了装配流程，也避免了螺丝松动带来的飞行安全隐患。材质设计上，机臂选用碳纤维管材，利用碳纤维材料高强度、低重量的特性提升机臂的抗形变能力，中心盘与末端安装座选用铝合金材质，兼顾结构强度与散热性能，两种材质的搭配经过重量配比计算，可让整机重心稳定落在中心盘几何中心位置。渲染阶段采用哑光金属材质表现铝合金部件的质感，碳纤维机臂添加了细微的编织纹理贴图，还原真实碳管的外观特征，场景采用柔和的环境光搭配定向主光，清晰呈现出中心盘内部的卡扣结构与各部件的衔接细节，整体模型的结构逻辑清晰，各部件可独立拆分，可直接用于3D打印验证或后续的飞行性能仿真测试，无螺丝的装配设计也为无人机的快速拆装、户外便携收纳提供了新的设计思路。
