带轴螺旋锥齿轮传动结构设计

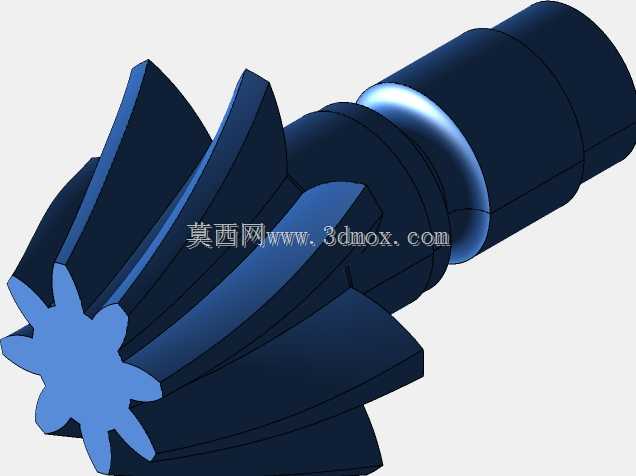

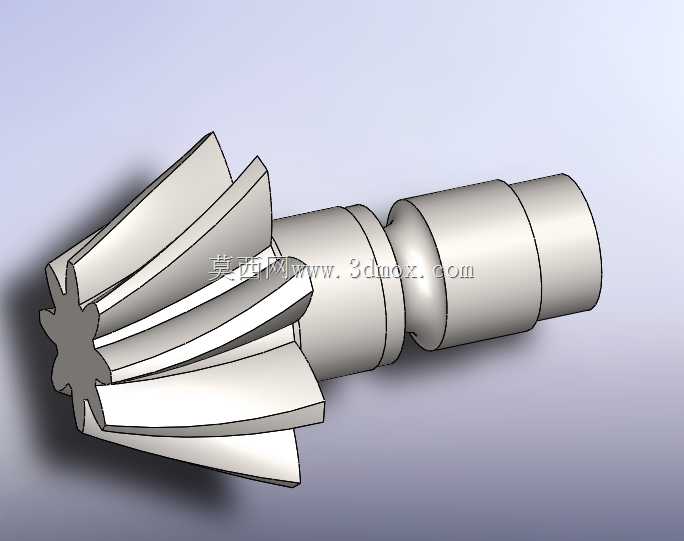

　　在差速传动、机床主轴进给、重载工程机械的动力换向场景中，螺旋锥齿轮始终是相交轴动力传递的核心部件，相比直齿锥齿轮，其齿面的螺旋升角设计能让轮齿啮合过程实现渐进式接触，从齿端逐步啮合到全齿面再平滑退出，大幅降低传动冲击与运行噪音，在高速、重载的传动工况下优势尤为明显。本次设计的带轴式螺旋锥齿轮，将锥齿轮轮体与传动轴做成一体化结构，省去了齿轮与轴之间的键连接、过盈装配环节，从根源上避免了配合间隙带来的传动回差，也消除了装配偏心引发的齿面偏磨问题，整体刚性更优，适合对传动精度要求较高的动力输出端使用。

　　从结构设计逻辑来看，轮齿部分采用等顶隙收缩齿设计，齿顶间隙沿齿长方向保持恒定值，避免轮齿啮合时齿顶与配对齿轮的齿根发生干涉，同时也给齿面润滑脂的留存留出了足够空间，能有效降低齿面磨损速率。齿部的螺旋角经过匹配计算，在保证重合度大于2的前提下控制轴向力在轴承可承受范围内，重合度的提升意味着同时参与啮合的轮齿对数更多，单齿承受的载荷被分摊，整体承载能力比同参数直齿锥齿轮提升30%以上，传动过程也更平稳。轴段部分设计了两处定位轴肩，分别对应轴承安装位与轴向锁紧定位面，轴肩的过渡圆角严格按照应力集中系数要求取值，避免轴段在交变扭矩作用下出现应力断裂。轴端的圆柱段做了公差收窄设计，可直接适配标准深沟球轴承或圆锥滚子轴承的内孔配合，安装时无需额外加工适配衬套，能直接装入对应规格的传动箱轴承座孔中。

　　从安装边界来看，齿轮大端齿顶圆直径、轴段总长、各段轴径都按照通用传动箱的安装空间做了适配，轮齿的安装距尺寸严格匹配配对齿轮的啮合位置要求，装配时只需通过轴肩定位保证轴向尺寸，即可实现正确的齿侧间隙与接触斑点，无需反复调整垫片厚度来校准啮合位置，能大幅降低现场装配的调试难度。齿面的接触区设计偏向齿长中部靠近小端位置，在承受额定载荷时，接触区会因轮齿弹性变形自然扩展到全齿面，避免出现边缘接触导致的齿面早期点蚀。轴段上预留的卡环槽位置，可配合轴用弹性挡圈实现轴承的轴向固定，防止传动过程中轴系出现轴向窜动，保证轮齿啮合位置始终处于设计范围内。

　　在实际应用场景中，这类一体化齿轮轴常被用在小型减速器的动力输入段、机床分度头的传动机构、农业机械的转向传动箱、电动工具的动力输出端，这些场景普遍存在安装空间紧凑、传动扭矩波动大、维护频次低的特点，一体化结构的高刚性、低回差特性能很好适配这类工况。设计过程中对齿根圆角做了强化处理，齿根过渡曲线采用全圆弧设计，降低齿根处的应力集中系数，提升轮齿的弯曲疲劳强度，在频繁正反转的工况下也能避免断齿风险。轴的表面粗糙度按照轴承配合面的要求设计，非配合面做了退刀槽处理，方便加工时的刀具退刀，也能减少热处理过程中的应力集中。整体结构没有多余的冗余设计，所有尺寸都围绕传动效率、安装便捷性、运行可靠性三个核心目标设定，既满足通用化的安装适配要求，也兼顾了重载工况下的使用寿命需求。
